Especificaciones
Principal
- Gama de producto :
- Harmony XAL
- Harmony XAPS

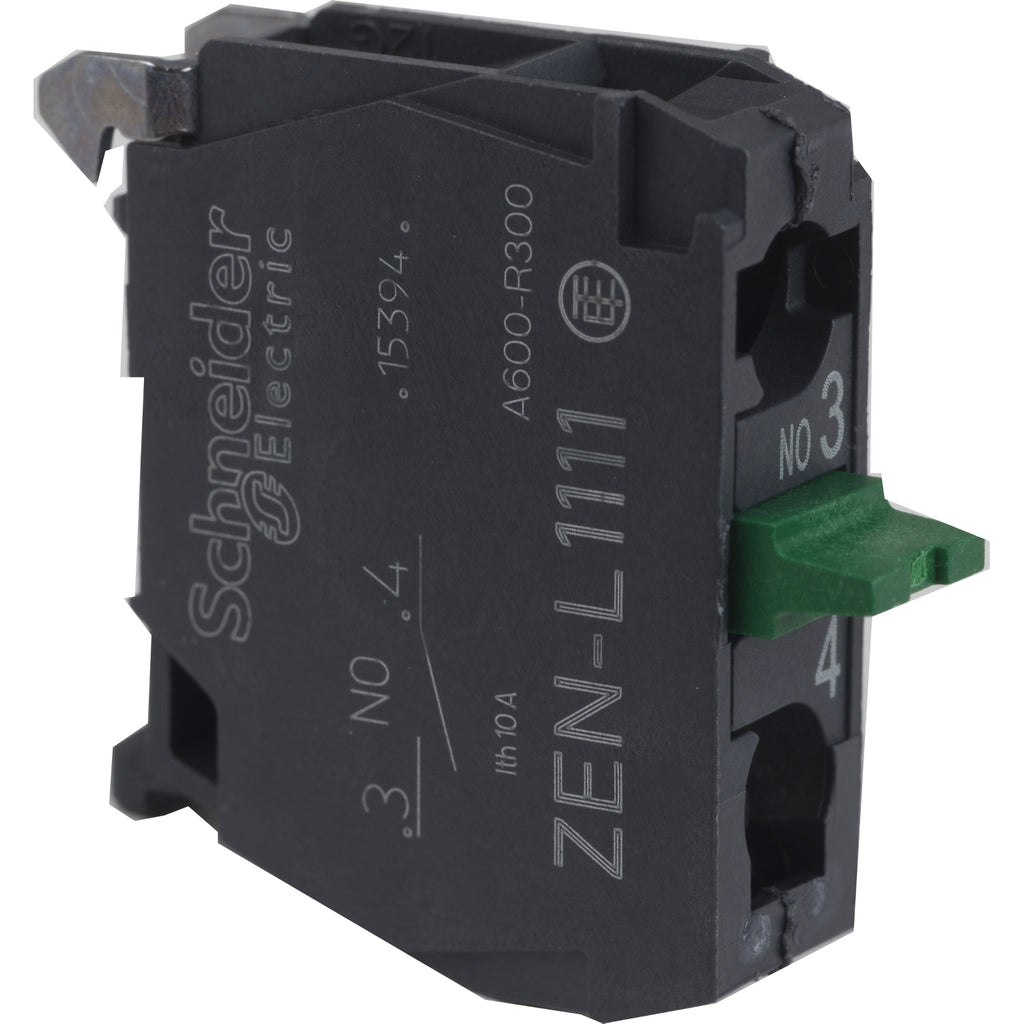

- Tipo de producto : Bloque de contacto
- Nombre corto del dispositivo : ZENL
- Destino del producto :
- Para unidades de señalización y control XB5 Ø 22 mm
- Para estación de control XAPS
- Tipo y composición de contactos : 1 NA
Complementario
- Estilo de conjunto : Para montaje cliente
- Peso del producto : 0.015 kg
- Funcionamiento de contacto : Rupt. lenta
- Apertura positiva : Sin
- Recorrido de funcionamineto :
- 2.6 mm - NA cambiando estado eléctrico
- 4.3 mm - viaje total
- Fuerza de funcionamiento : 2.3 N NA cambiando estado eléctrico
- Par de funcionamiento : 0.05 N.m NA cambiando estado eléctrico
- Endurancia mecánica : 10000000 ciclos
- Conexiones - terminales :
- Terminales de fijación por tornillo, <= 2 x 1.5 mm² con terminal
- Terminales de fijación por tornillo, >= 1 x 0.22 mm² sin terminal
- Par de apriete : 0.8…1.2 N.m
- Forma de la cabeza de tornillo :
- Cruzado compatible con Philips nº 1 destornillador
- Cruzado compatible con Pozidriv nº 1 destornillador
- Con ranuras compatible con plano 4 mm Ø destornillador
- Con ranuras compatible con plano 5,5 mm Ø destornillador
- Material de contactos Aleación de plata : (Ag/Ni)
- Maximum resistance across terminals : 25 MOhm
- Protección contra cortocircuito : 10 A fusible de cartuchos tipo gG
- Corriente térmica convencional [Ith] : 10 A
- Tensión asignada de aislamiento [Ui] : 600 V
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV
- Corriente asignada de empleo [Ie] :
- 3 A en 240 V, AC-15, A600
- 6 A en 120 V, AC-15, A600
- 0.1 A en 600 V, DC-13, Q600
- 0.27 A en 250 V, DC-13, Q600
- 0.55 A en 125 V, DC-13, Q600
- 1.2 A en 600 V, AC-15, A600
- Durabilidad eléctrica : 1000000 ciclos
- Montantes funcionales :
- λ < 10exp(-6) en 5 V y L/R = 1 mA en entorno limpio
- λ < 10exp(-8) en 17 V y L/R = 5 mA
- Información adicional : Mounting on integrated plate in the box
- Flechas salientes :
- SR1 (cantidad <= 3)
- SR2 (cantidad <= 2)
- MR1 (cantidad <= 2)
Entorno
- Tratamiento de protección : TH
- Temperatura ambiente de almacenamiento : -40…70 °C
- Temperatura ambiente de funcionamiento : -40…70 °C
- Grado de protección IP : IP20
- Normas :
- CSA C22.2 No 14
- EN/IEC 60947-5-1
- UL 508
- EN/IEC 60947-1
- JIS C8201-5-1
- EN/IEC 60947-5-4
- JIS C8201-1
- Resistencia a las vibraciones : 5 gn (f = 2…500 Hz)
- Resistencia a los choques :
- 30 gn (duración 18 ms) para aceleración de media onda sinusoidal
- 50 gn (duración 11 ms) para aceleración de media onda sinusoidal
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
