Descripción

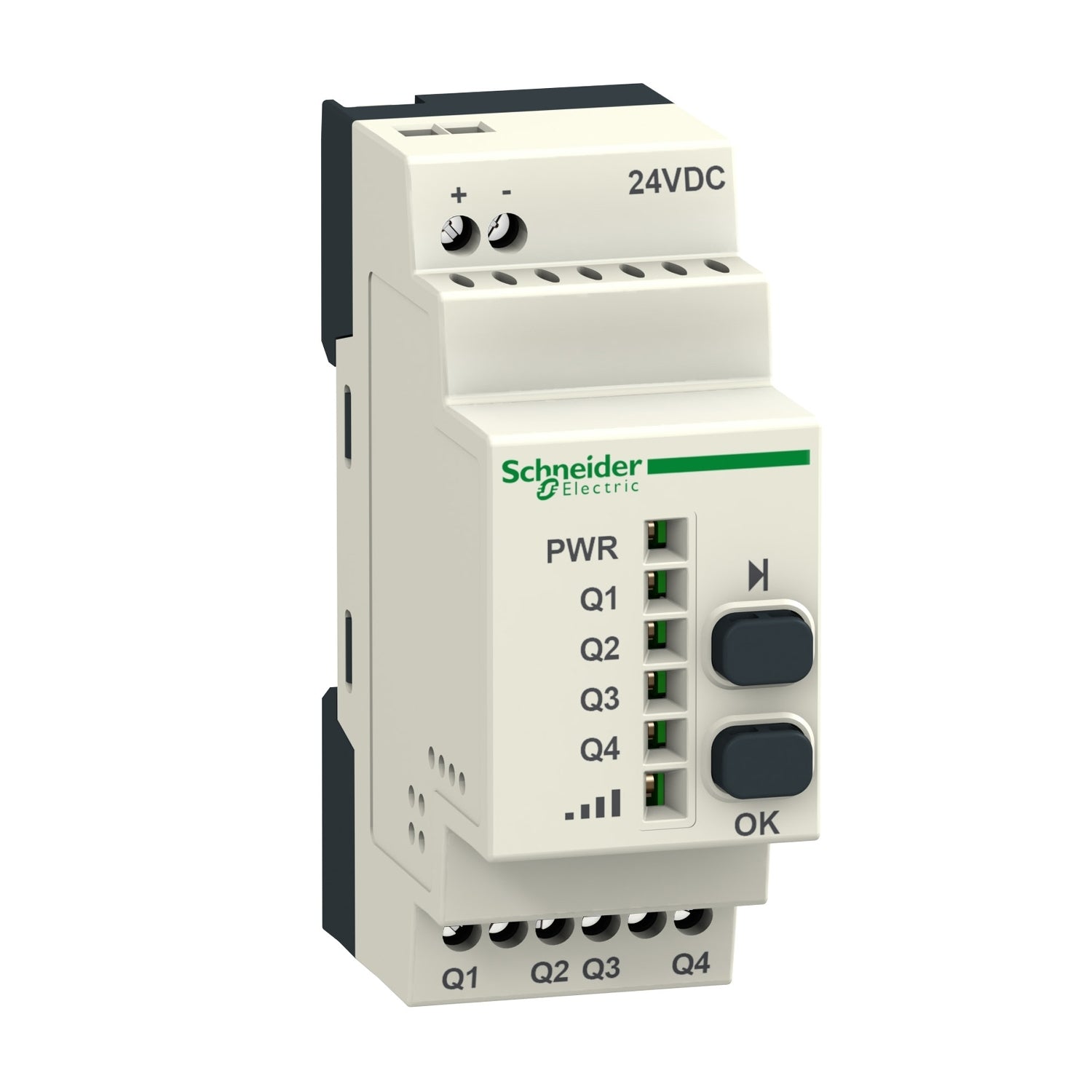

Relé Programable (como receptor) Harmony XB5R con alimentación de 24 a 240VAC/DC cuenta con 2 botones de aprendizaje, 6 indicadores LED (encendido, intensidad de señal y salidas), salidas 4PNP monoestable.
Harmony XB5R permite el control remoto de un relé (receptor) mediante un Final de Carrera o Sensor (transmisor).
Un mensaje codificado por radio envía un código de identificación único que se envía con un solo pulso a uno o más receptores ubicados a varias docenas de metros de distancia.
Beneficios
- El final de carrera inalámbrico sin batería permite el control remoto, reduce el tiempo y los costos de instalación, al eliminando el cableado y el equipo asociado entre los transmisores y el panel de control
- Producto ecológico Green Premium.
Especificaciones
Principal
- Gama de producto : Harmony
- Tipo de producto : Receptor programable
- Nombre corto del dispositivo : ZBRRC
- Aplicación específica de producto : Interfaz a PLC
- Función del módulo : Monoestable
- Tiempo de rearme : 2 ms Temporización
- Frecuencia de transmisión : 2405 MHz
- Emission class : 5M00G7W
- Tipo de antena : Omnidireccional
Complementario
- Tipo de salida : Transistor PNP
- Contactos de salida : 4 PNP
- Rango de temporización : 0.5 s (tolerancia: - 15...15 %)
- Intensidad de conmutación máxima : 0.2 mA DC
- Corriente mínima de conmutación : 10 mA en 5 VDC
- Tensión de alimentación asignada [Us] : 24 VDC - 15...20 %
- Maximum voltage drop : <2 VDC en 2 A
- Communication port protocol :
- Zigbee consumo eficiente en 2,4 GHz
- Distancia de detección máxima :
- 100 m En campo abierto
- 25 m Emisor en caja de plátsico de tipo XAL D y receptor en armario metálico
- 40 m Emisor en caja de tipo XALD en armario metálico con uso de la antena
- Tiempo respuesta :
- < 30 ms Después de los clics del transmisor
- Categoría de empleo : DC-13
- Consumo de energía en W : 20 W DC
- Capacidad de corte : 4.8 W - por salida
- Protección contra cortocircuito : 0,4 A fusible tipo fundido rápido
- Posición de funcionamiento :
- Cualquier posición sin desclasificación
- Consecutivo, seguido, continuo, adosado :
- 1 cable conductor 0,14…2,5 mm² - AWG 26...AWG 14 - sólido - sin terminal
- 2 cables conductores 0,14…1,5 mm² - AWG 26...AWG 16 - sólido - sin terminal
- 1 cable conductor 0,14…4 mm² - AWG 26...AWG 12 - Flexible - con terminal
- 2 cables conductores 0,14…1,5 mm² - AWG 26...AWG 16 - Flexible - con terminal
- Par de apriete : 0,5…1 N.m
- Material de la carcasa : Plástico autoextinguible
- LED de estado :
- 1 LED verde para energía CONECTADA
- 1 LED verde y amarillo para reception signal
- 4 indicadores LED verde para reles ENCENDIDO
- Soporte de monaje :
- Carril DIN simétrico de 35 mm
- Placa de montaje
- Frecuencia de voltaje soportado de corta duración a potencia nominal : 1.5 kV 50 Hz
- Resistencia a picos de tensión [Uimp] : 0.8 kV
- Resistencia a sobretensiones :
- 0.5 kV modo diferencial
- 1 kV modo común
- Consumo máximo de potencia en W : 1 mW
- Número de canales : 1
- Modulación técnica : Q-QPSK
- Ancho banda : 5MHz
- Ganancia de la antena : 0 dBi
- Anchura : 36 mm
- Altura : 108 mm
- Profundidad : 75 mm
- Peso del producto : 0.13 kg
Entorno
- Normas : EN/IEC 60947-5-1
- Acuerdo de radio :
- RSS
- SRRC
- ANATEL
- ARIB T66
- FCC
- ICASA
- Cerificaciones de producto :
- C-Tick
- CCC
- CSA
- UL
- GOST
- Marcado : CE
- Temperatura ambiente de almacenamiento : -40...70 °C
- Humedad relativa : 90 % en -20…55 °C, sin condensación
- Resistencia a las vibraciones :
- +/- 7.5 mm (f = 5…14 Hz)
- 2 gn (f = 8…150 Hz)
- Resistencia a los choques :
- 10 gn (duración 16 ms) para 6000 vibraciones
- Grado de protección IP : IP20
- Grado de contaminación : 2
- Categoría de sobretensión : II
- Resistencia de aislamiento : > 500 MOhm en 500 VDC
- Tensión nominal de aislamiento [Ui] : 60 V
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin mercurio : Sí
