Descripción

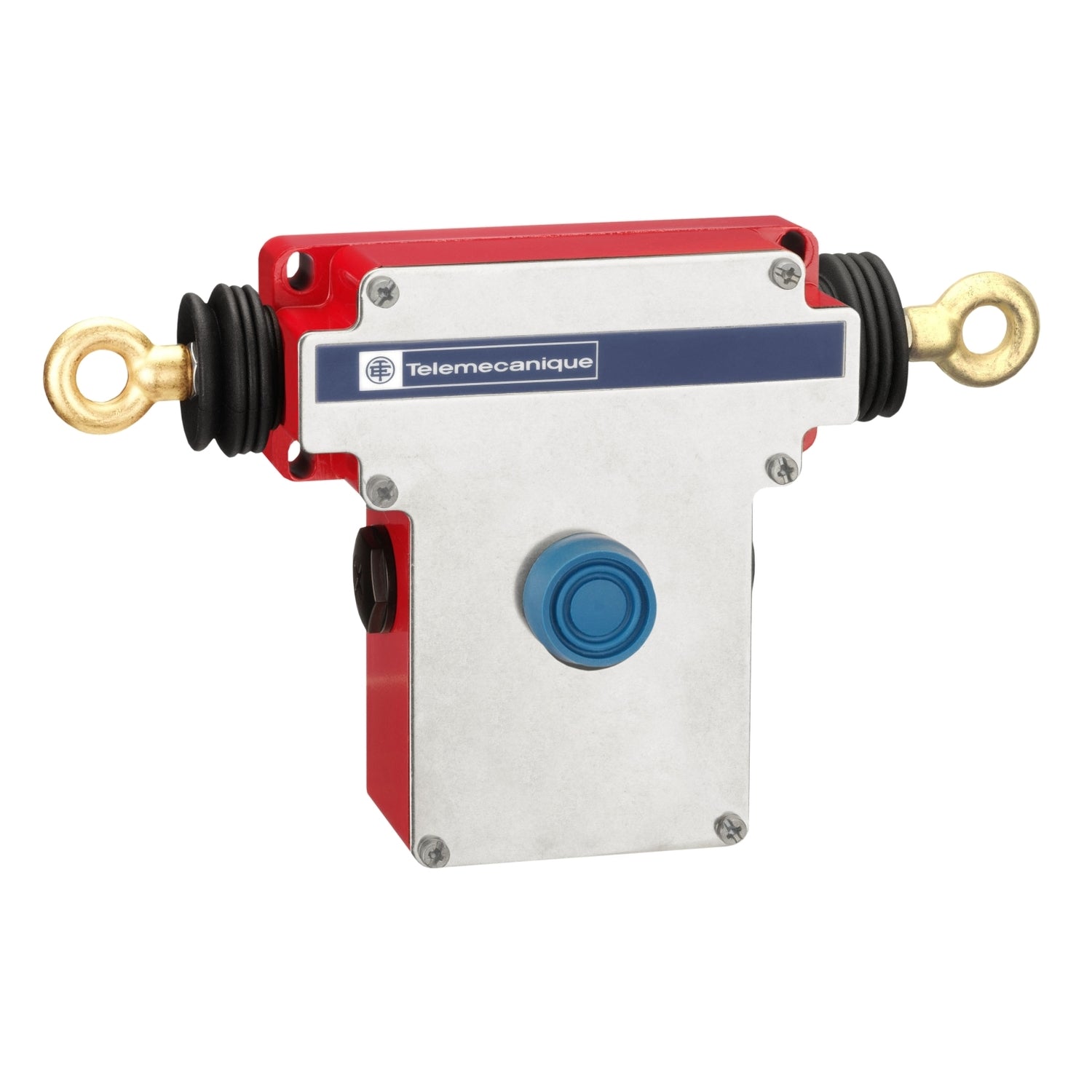

La gama XY2CED permite disparos de 2 direcciones líneas de alcance hasta 70 metros por cable. Tiene una carcasa metálica robusta para usar en ambientes severos.
Los interruptores de parada de emergencia por cable están diseñados para evitar peligros y reducir riesgos. Son esenciales en las instalaciones y en las máquinas que son potencialmente peligrosas cuando están en funcionamiento. El operador debe ser capaz de hacer funcionar la instrucción de parada en cualquier punto dentro de su área de trabajo.
Accesorios que están compatibles con XY2CEDA290
- XY2CZ105 - Cable 50.5m de ø5.0mm
- XY2CZ107 - Cable 70.5m de ø5.0mm
- XY2CZ110 - Cable 100.5m de ø5.0mm
- XY2CZ524 - Sujetacables tipo abrazadera
- XY2CZ601 - Soporte para cable fijo
- XY2CZ704 - Protector de cable
- XY2CZ213 - Tensor rápido
- XY2CZ713 - Calce para ajustar tensión del cable
- XY2CZ403 - Tensor M8x180
- XY2CZ712 - Resorte terminal
- XY2CZ708 - Polea
- XY2CZ705 - Soporte de polea
Especificaciones
Principal
- Gama de producto : Preventa XY2
- Tipo de producto : Dual emergency stop rope pull switch
- Nombre corto del dispositivo : XY2CED
- Manejo de base de lado de longitud : Red RAL 3000
- Categoría de sobretensión : Clase I
Complementario
- Señalizaciones en local : Sin piloto
- Número de cables : 2
- Longitud máxima del cable del gatillo : 2 100 m
- Material de fole : Nitril
- Material del cuerpo : Zamak
- Material de la cobertura : Acero inoxidable
- Reset : Por pulsador saliente
- Tipo y composición de contactos 2 x (1 NC + 1 NA)
- Funcionamiento de contacto : Ruptura lenta
- Punto enganche cable disparador : Laterales RH y LH
- Conexiones - terminales : Borne de tornillo, 1 x 0.5...2 x 1.5 mm²
- Par de apriete : 0,8…1,2 N.m
- Número de entrada para cables :
- 3 plain hole ((*)) para Pg 13.5 or ISO M20 cable gland
- Nivel de seguridad :
- Puede alcanzar PL = e con o sistema de control adecuado y correctamente cableado
- Puede alcanzar la categoría 4 con o sistema de control adecuado y correctamente cableado
- Puede alcanzar SIL 3 con o sistema de control adecuado y correctamente cableado
- Fiabilidad de la función de seguridad :
- B10d = 300000 valor dado para un tiempo de vida de 20 años limitado por desgaste mecánico o de
contacto - Marcado : CE
- Durabilidad mecánica : 60000 ciclos
- Distancia entre soportes de cables : 3…5 m
- Corriente nominal de empleo [Ie] :
- 3 A en 240 V, AC-15, A300
- 0,27 A en 250 V, DC-13, Q300
- Intensidad térmica convencional en la envolvente [Ithe] : 10 A
- Tensión nominal de aislamiento [Ui] : 500 V
- Resistencia a picos de tensión [Uimp] : 6 kV
- Apertura positiva : Con
- Maximum resistance across terminals : 25 MOhm
- Protección contra cortocircuito : 10 A Fusible de cartucho tipo gG
- Descripción terminales iso n°1 :
- (13-14)NO
- (21-22)NC
- Peso del producto : 1,9 kg
- Código de compatibilidad : XY2CED
Entorno
- Normas :
- EN/ISO 13850
- EN/IEC 60947-5-1
- Work equipment directive 2009/104/EC
- UL 508
- Directiva de maquinário 2006/42/CE
- EN/IEC 60947-5-5
- CSA C22.2 No 14
- EN/IEC 60204-1
- Certificaciones de producto :
- UL category NISD emergency stop devices
- CSA
- CCC
- EAC
- Tratamiento de protección : TC
- Temperatura ambiente de funcionamiento : -25…70 °C
- Temperatura ambiente de almacenamiento : -40...70 °C
- Resistencia a las vibraciones : 10 gn (f = 10…300 Hz)
- Resistencia a los choques : 50 gn 11 ms
- Grado de protección IP : IP66
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
