Descripción

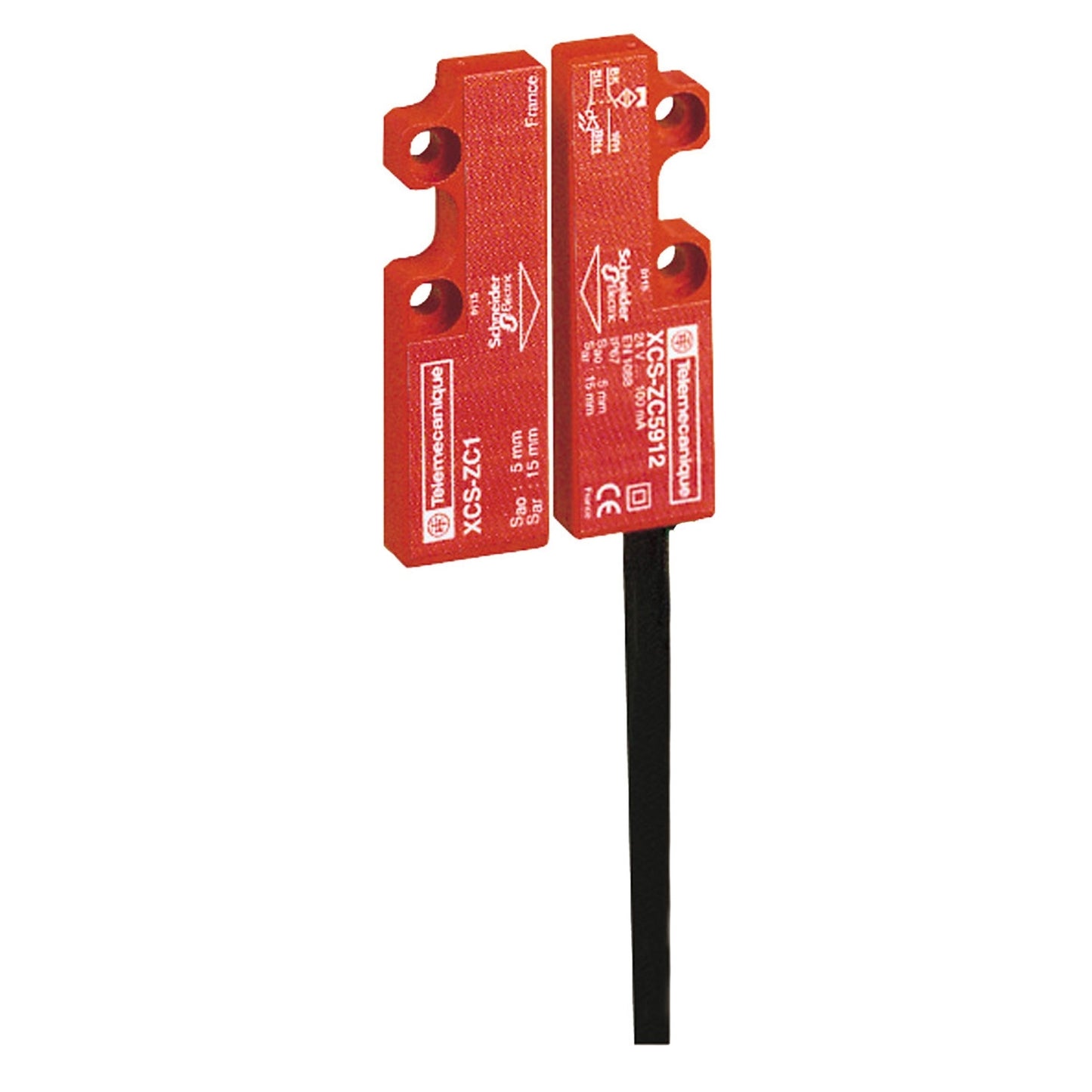

La gama de interruptores de seguridad XCS le brinda protección de los operadores gracias a la posibilidad de detener la maquinaria en sus diversas aplicaciones. Son interruptores de seguridad para controlar la apertura segura y el enclavamiento de protecciones y cubiertas en sus instalaciones.
Especificaciones
Principal
- Gama de producto : Detección Preventa Safety
- Tipo de producto : Interruptor de seguridad
- Nombre de componente : XCSDMC
- Diseño : Rectangular, compacto
- Tamaño : 51 x 16 x 7 mm
- Tipo y composición de contactos : 2 NC
- Funcionamiento de contacto : Escalon.
- Material : Plástico
- Conexión eléctrica : Precableado
- Composición del cable : 4 x 0,25 mm²
- Longitud de cable : 2 m
- Número de polos : 2
- Direcciones de aproximación : 3 sentidos
- Tensión nominal de empleo [Ue] : 24 VDC
- Tensión nominal de aislamiento [Ui] : 100 VDC
Complementario
- Distancia de operación de seguridad [Sa] : 5 mm
- Distancia de disparo de seguridad [Sar] : 15 mm
- Maximum rated operational current [Ie] : 100 mA
- Resistencia a picos de tensión [Uimp] : 2,5 kV
- Resistencia entre terminales : 10 Ohm
- Protección contra cortocircuito :
- 500 mA fusible de cartucho externo tipo gG (gl)
- Material de los contactos : Ródio
- Durabilidad eléctrica : 1200000 ciclos
- Tensión máxima de conmutación : 100 VDC
- Capacidad de conmutación en mA : 0.1...100 mA
- Resistencia de aislamiento : 1000 MOhm
- Capacidad de corte : 10 VA
- Frecuencia de conmutación : 150 Hz
- Nivel de seguridad :
- Puede alcanzar la categoría 4 con o sistema de control adecuado y correctamente cableado
- Puede alcanzar PL = e con o sistema de control adecuado y correctamente cableado
- Puede alcanzar SIL 3 con o sistema de control adecuado y correctamente cableado
- Fiabilidad de la función de seguridad :
- B10d = 50000000 valor dado para un tiempo de vida de 20 años limitado por desgaste mecánico o de contacto
- Material del envolvente : PBT termoplástica
- Material de cable : PVC
- Profundidad : 7 mm
- Altura : 51 mm
- Anchura : 16 mm
- Peso del producto : 0,101 kg
Entorno
- Normas :
- ISO 14119
- CSA C22.2 No 14
- EN/IEC 60947-5-1
- EN/ISO 12100
- UL 508
- EN/IEC 60204-1
- Certificaciones de producto :
- UL
- CSA
- BG
- Tratamiento de protección : TH
- Temperatura ambiente de funcionamiento : -25…85 °C
- Temperatura ambiente de almacenamiento : -40…85 °C
- Resistencia a las vibraciones : 10 gn (f = 10…150 Hz)
- Resistencia a los choques : 30 gn para 11 ms
- Maximum sensitivity to magnetic fields : 0,3 mT
- Clase de potección contra descargas eléctricas : Clase II
- Grado de protección IP : IP66/67
Sostenibilidad
- Conforme con REACh sin SVHC : Sí
- Sin metales pesados tóxicos Sí
- Sin mercurio : Sí
