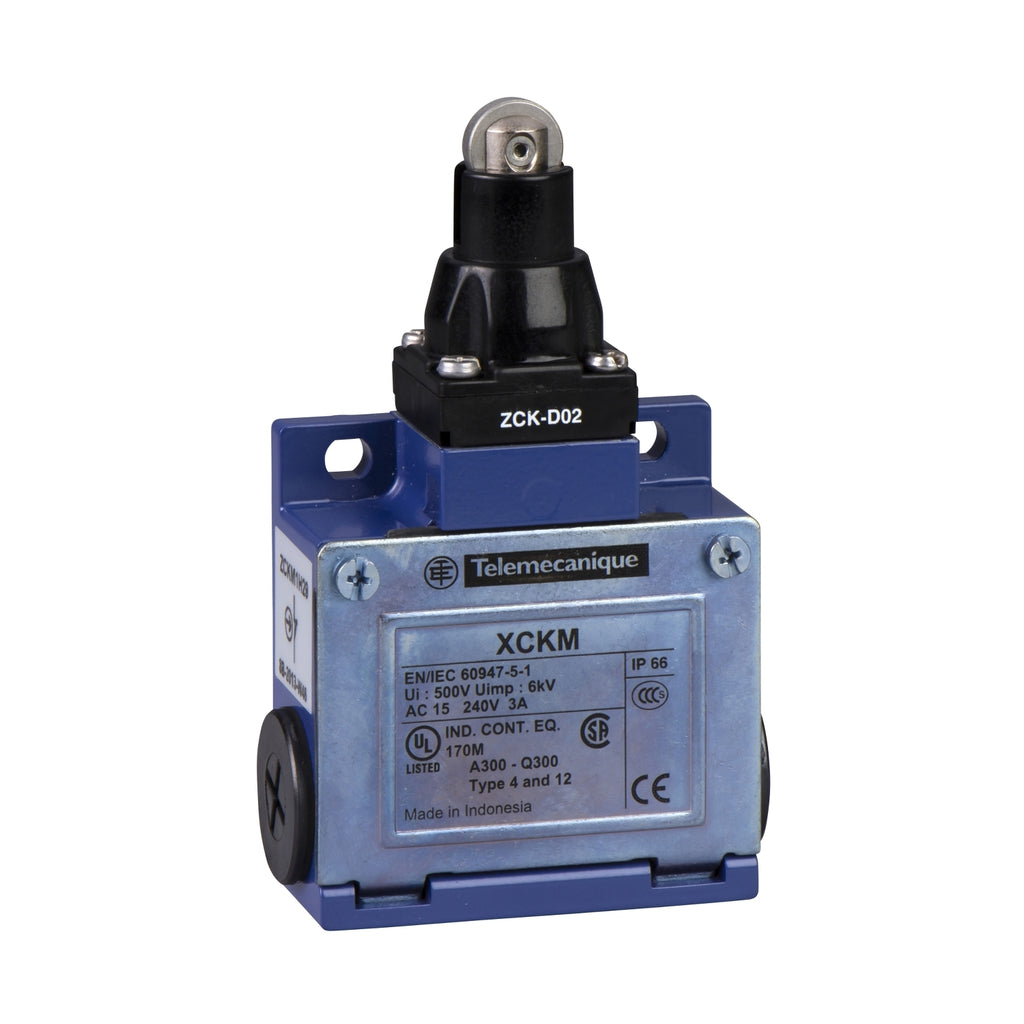

Final de Carrera OsiSense XCKM -Pulsador con Roldana de Acero - XCKM102 - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Descripción

La gama XCKM están más tradicionales y muy populares a nivel mundial. Son una buena opción para los productos multiuso.

Especificaciones

Principal

  • Gama de producto : OsiSense XC
  • Nombre de serie : Formato clásico
  • Tipo de producto : Final de carrera
  • Nombre corto del dispositivo : XCKM
  • Diseño del detector : Clásico
  • Tipo de cuerpo : Fijo
  • Tipo de cabezal : Cabeza de pistón
  • Material del cuerpo : Zamak
  • Material del cabezal : -
  • Modo de fijación : Mediante el cuerpo
  • Movimiento de cabezal : Lineal
  • Tipo de operatorio : Pulsador con roldana de acero
  • Tipo de aproximación : Aproximación lateral, 2 direcciones
  • Entrada de cable : . 3 entradas roscadas para prensaestopas Pg 11
  • Número de polos : 2
  • Tipo y composición de contactos : 1NC + 1NA
  • Funcionamiento de contacto : Acción rápida

Complementario

  • Accionamiento de interruptor : Con leva de 30°
  • Conexiones : Terminales de fijación por tornillo, capacid sujeción: 1 x 0,34 ... 2 x 1,5 mm²
  • Forma aislamiento de contactos : Zb
  • Número de pasos : 1
  • Apertura positiva : Con
  • Fuerza mínima para apertura positiva : 36 N
  • Fuerza mínima para disparo : 12 N
  • Velocidad de accionamiento mínima : 0.01 m/min
  • Velocidad de accionamiento máxima : 0.5 m/s
  • Precisión de repetición : -
  • Código designación de los contactos :
    • A300, AC-15 (Ue = 240 V), Ie = 3 A acorde a EN/IEC 60947-5-1 appendix A
      Q300, DC-13 (Ue = 250 V), Ie = 0.27 A acorde a EN/IEC 60947-5-1 appendix A
  • Corriente térmica nominal : 10 A AC
  • Tensión asignada de aislamiento [Ui] :
    • 300 V acorde a UL 508
      500 V (grado contaminación 3) acorde a IEC 60947-1
      300 V acorde a CSA C22.2 No 14
  • Máxima resistencia a través de terminales :
    • 25 mOhmios acorde a IEC 60255-7 categoría 3
  • Tensión asignada de resistencia a los choques [Uimp] :
    • IEC 60664 6 kV
      IEC 60947-1 6 kV
  • Protección contra cortocircuito : Fusible de cartucho de 10 A, tipo gG
  • Durabilidad eléctrica :
    • 5000000 ciclos, DC-13, tipo de carga inductiva, 120 V, 4 W, ritmo de funcionamiento <60 ciclos / mn, factor de carga: 0,5 de acuerdo con IEC 60947-5-1 apéndice C
      5000000 ciclos, DC-13, tipo de carga inductiva, 24 V, 7 W, ritmo de funcionamiento <60 ciclos / mn, factor de carga: 0,5 de acuerdo con IEC 60947-5-1 anexo C
      5000000 ciclos, DC-13, tipo de carga inductiva, 48 V, 10 W, ritmo de funcionamiento <60 ciclos / mn, factor de carga: 0,5 de acuerdo con IEC 60947-5-1 anexo C
  • Endurancia mecánica : 20000000 ciclos
  • Anchura : 64 mm
  • Altura : 64 mm
  • Profundidad : 30 mm
  • Peso del producto : 0.255 kg

Entorno

  • Resistencia a los choques : 50 gn para 11 ms acorde a IEC 60068-2-27
  • Resistencia a las vibraciones : 25 gn (f= 10…500 Hz)  acorde a IEC 60068-2-6
  • Grado de protección IP : IP66 acorde a IEC 60529
  • Grado de protección IK : IK05 acorde a EN 50102
  • Categoría de sobretensión :
    • Clase I acorde a IEC 61140
      Clase I acorde a NF C 20-030

  • Temperatura ambiente de funcionamiento : -25…70 °C
  • Temperatura ambiente de almacenamiento : -40…70 °C
  • Tratamiento de protección : TC
  • Certificaciones de producto :
    • CSA
      UL
      CCC
  • Normas :
    • CSA C22.2 No 14
      EN 60204-1
      UL 508
      EN 60947-5-1
      IEC 60204-1
      IEC 60947-5-1

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin mercurio : Sí
