Descripción

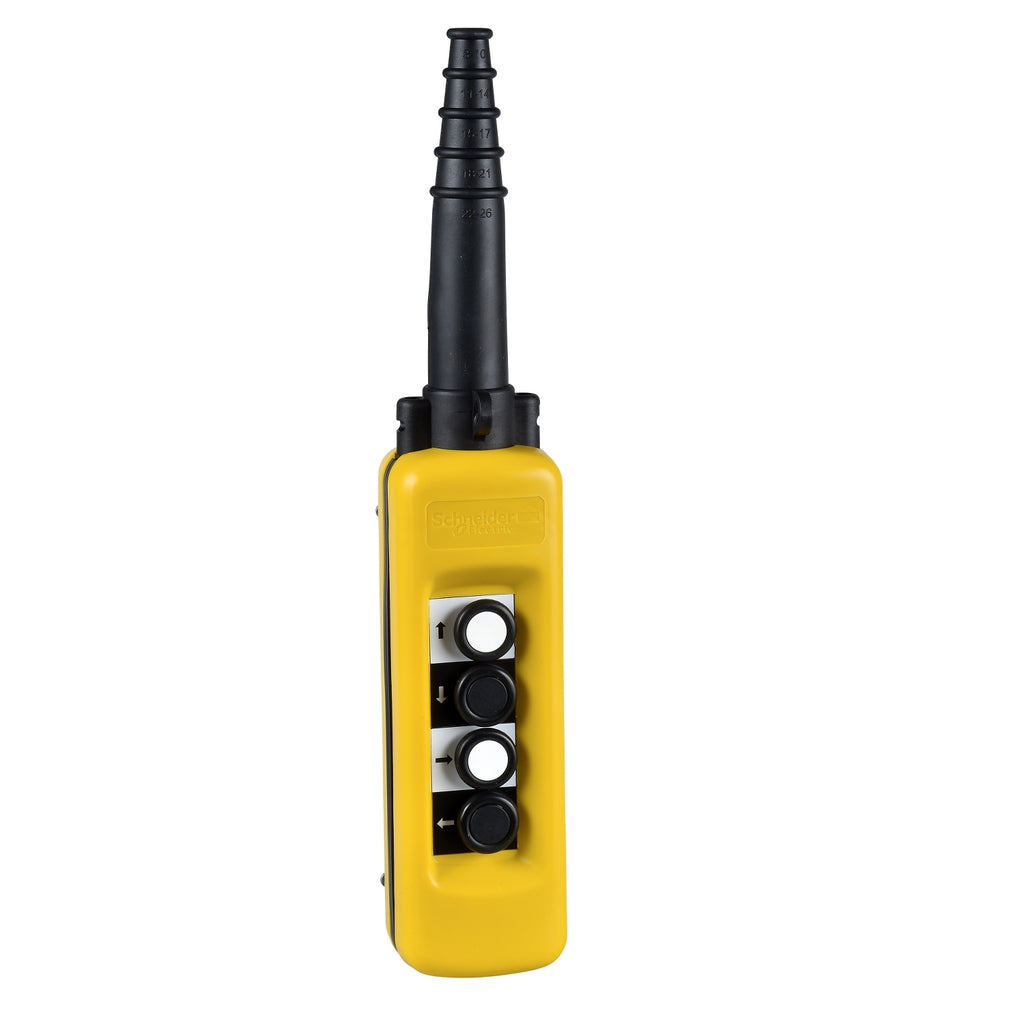

La gama Harmony XACA está diseñada para aplicaciones de circuito de control estándar o de servicio mediano, su cuerpo está hecho de material termoplástico resistente con doble aislamiento, diseñada para un fácil manejo y operación incluso con guantes de trabajo pesados.
Estas estaciones de control colgantes altamente robustas cumplen con los requisitos de seguridad de las normas UL e IEC. Los colgantes XACA no solo son simples e intuitivos, sino también muy ergonómicos para que el operador los use.
Incluye
- 1 pulsador blanco con marca ¨↑¨
- 1 pulsador negro con marca ¨↓¨
- 1 pulsador blanco con marca ¨→¨
- 1 pulsador negro con marca ¨←¨
Especificaciones
Principal
- Gama de producto : Harmony XAC
- Tipo de producto : Estación de control colgante
- Nombre corto del dispositivo : XACA
Complementario
- Tipo de estación de control : Con doble aislamiento
- Material del envolvente : Polipropileno
- Tipo de circuito eléctrico : Circuito de control
- Tipo de armario : Preparado para uso
- Aplicación estación control :
- Control de motor elevador de una velocidad
- Composición de estación de control :
- 4 pulsadores
- Descripción de operador :
- Pulsador 1 NA blanco flecha arriba
- Pulsador 1 NA negro flecha abajo
- Pulsador 1 NA blanco flecha derecho
- Pulsador 1 NA negro flecha izquierda
- Compatibilidad del producto :
- ZB2BE101 p/ cada dirección
- Enclavamiento mecánico : Con interbloqueo mecánico entre pares
- Color de estación de control : Amarillo
- Conexiones - terminales :
- Terminales de fijación por tornillo, 1 x 0.5...1 x 2.5 mm² sin terminal
- Terminales de fijación por tornillo, 1 x 0.5...2 x 1.5 mm² con terminal
- Normas :
- EN/IEC 60947-5-1
- CSA C22.2 No 14
- UL 508
- EN/IEC 60204-32
- Certificaciones : GOST , CCC
- Tratamiento de protección : TH
- Temperatura ambiente de funcionamiento : -25...70 °C
- Temperatura ambiente de almacenamiento : -40…70 °C
- Resistencia a las vibraciones : 15 gn (f = 10…500 Hz)
- Resistencia a los choques : 100 gn
- Categoría de sobretensión : Clase II
- Grado de protección IP : IP65
- Grado de protección IK : IK08
- Endurancia mecánica : 1000000 ciclos
- Entrada de cable : Maneta de caucho con entrada escalada 8…26 mm
- Código designación de los contactos :
- A600 AC-15, Ue = 240 V, Ie = 3 A
- A600 AC-15, Ue = 600 V, Ie = 1.2 A
- Q600 DC-13, Ue = 250 V, Ie = 0.27 A
- Q600 DC-13, Ue = 600 V, Ie = 0.1 A
- Corriente térmica nominal : 10 A
- Tensión asignada de aislamiento [Ui] : 600 V
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV
- Funcionamiento de contacto : Ruptura lenta
- Máxima resistencia a través de los terminales : 25 MOhm
- Fuerza de funcionamiento :
- 10 N pulsador
- Protección contra cortocircuito :
- 10 A protección con fusible por cartucho fusi tipo gG
- Potencia nominal de funcionamiento en W :
- 40 W DC-13 para 1000000 ciclos, ritmo funcion <60 ciclos/mn en 120 V, factor de carga = 0.5 - tipo
de cable: inductivo carga) - 48 W DC-13 para 1000000 ciclos, ritmo funcion <60 ciclos/mn en 48 V, factor de carga = 0.5 - tipo de
cable: inductivo carga) - 65 W DC-13 para 1000000 ciclos, ritmo funcion <60 ciclos/mn en 24 V, factor de carga = 0.5 - tipo de
cable: inductivo carga) - Descripción terminales ISO n°1 : (13-14)NO
- Identificador de terminal :
- (11-12) NC
- (13-14) NA
- Peso del producto : 0.625 kg
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
