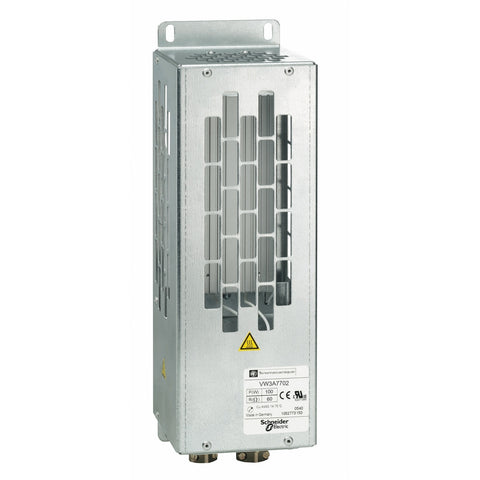

Descripción
La resistencia permite al variador operar durante todo el periodo de frenado hasta la parada del motor o durante la regeneración de la máquina disipando la energía a través de la resistencia de frenado. Tambien nos permite obtener el máximo par de frenado, la resistencia está diseñada para ser ubicada fuera del tablero, pero no deben impedir su ventilación natural.
El ingreso y salida de aire de la resistencia no debe ser obstruida de ninguna forma. El aire debe estar libre de polvo, gases corrosivos y condensación.
Especificaciones
Principal
- Gama de producto : Altivar
- Compatibilidad de gama :
-
Altivar 31C
Altivar 312 Solar
Altivar 32
Altivar 12
Altivar 71
Altivar Easy 310
Altivar 61
Altivar 312 - Compatibilidad del producto :
-
ATV31CU22M2
ATV12HU22M2
ATV12HU22M3
ATV12PU22M3
ATV312HU22M2
ATV312HU22M3
ATV312HU30M3
ATV312HU55N4
ATV312HU55S6
ATV312HU75N4
ATV312HU75S6
ATV31CU55N4
ATV31CU75N4
ATV32HU22M2
ATV32HU55N4
ATV32HU75N4
ATV61HD11Y
ATV61HD15Y
ATV61HU15M3
ATV61HU22M3
ATV61HU22S6X
ATV61HU30S6X
ATV61HU40S6X
ATV61HU55N4
ATV61HU55S6X
ATV61HU75N4
ATV61HU75S6X
ATV61WD11N4
ATV61WD11N4C
ATV61WU75N4
ATV61WU75N4C
ATV71HD11Y
ATV71HU15M3
ATV71HU15S6X
ATV71HU22M3
ATV71HU22S6X
ATV71HU30S6X
ATV71HU40S6X
ATV71HU55N4
ATV71HU55S6X
ATV71HU75N4
ATV71HU75S6X
ATV71HU75Y
ATV71PU55N4Z
ATV71PU75N4Z
ATV71WU55N4
ATV71WU75N4
Variador de velocidad ATV310 en 5.5 kW
Variador de velocidad ATV310 en 7.5 kW - Potencia media disponible :
- 100 W en 50 °C
115 W en 40 °C - Valor óhmico : 60 Ohm
Complementario
- Conexiones - terminales
-
Terminal<= 1.5 mm² / AWG 16 para interruptor de control de temperatura
Terminal <= 4 mm² / AWG 28 para variador de velocidad - Tipo de protección :
- Protección térmica mediante unidad o conmutador de control de temperatura en 121 °C
- Tensión nominal de empleo [Ue] :
- 24 VDC en 0.1 A
250 VAC en 1 A - resistencia de contacto del interruptor de temperatura controlada : 60 µOhm
- Peso del producto : 2.4 kg
Entorno
- Temperatura ambiente de funcionamiento : 0…50 °C
- Temperatura ambiente de almacenamiento : -25…70 °C
- Grado de protección IP : IP20
Sostenibilidad
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
Ficha Técnica :
