Especificaciones
Principal

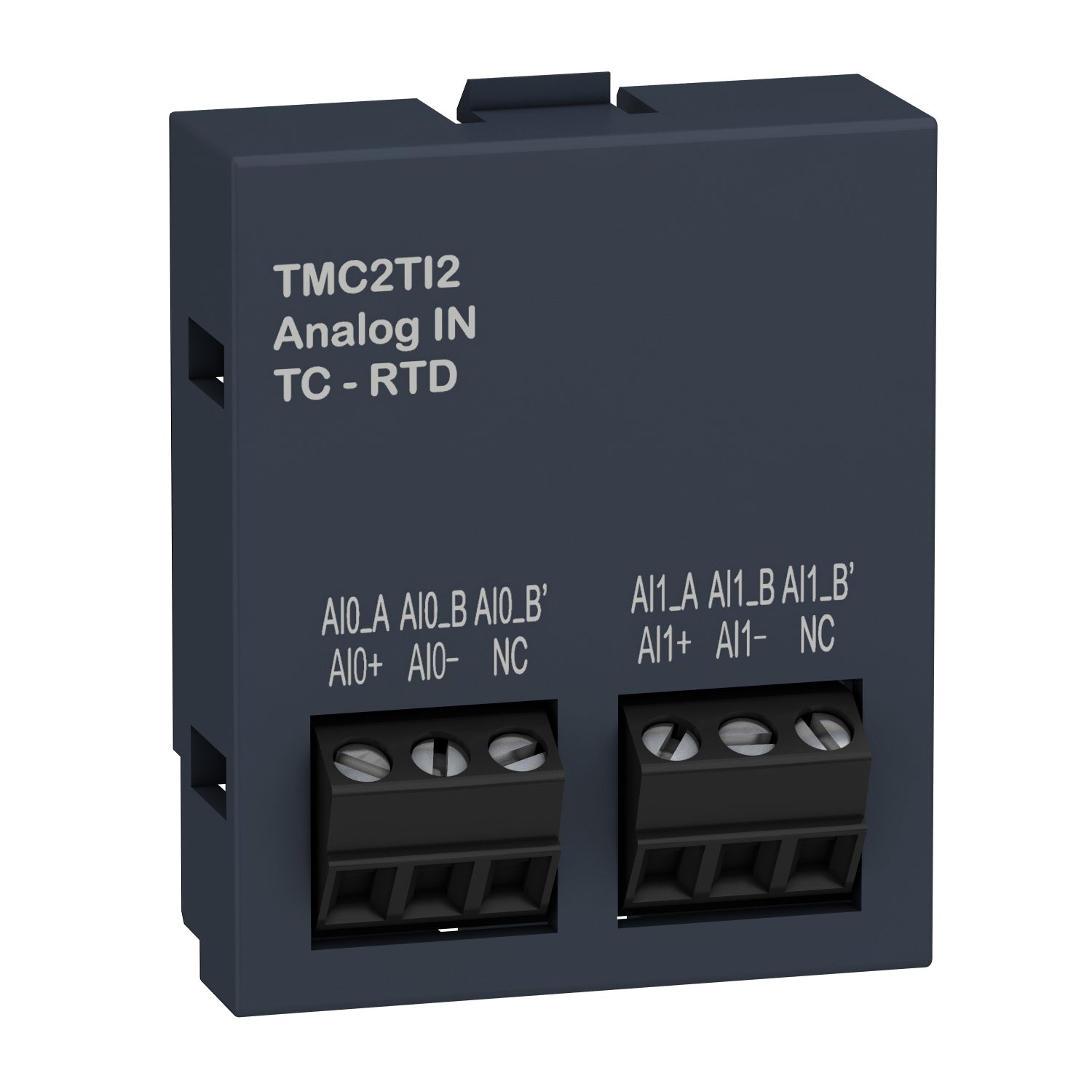

- Gama de producto : Modicon M221
- Tipo de producto o componente : Cartucho de entrada analógica
- Compatibilidad del producto : Modicon M221C
- Número de entrada analógica : 2
Complementario
- Tipo de entrada análogica :
- termopar - 200...1000 °C con capacidad de sujeción: termopar J
- termopar - 200...1300 °C con capacidad de sujeción: termopar K
- termopar 0...1760 °C con capacidad de sujeción: termopar R
- termopar 0...1760 °C con capacidad de sujeción: termopar S
- termopar 0...1820 °C con capacidad de sujeción: termopar B
- termopar - 200...400 °C con capacidad de sujeción: termopar T
- termopar - 200...1300 °C con capacidad de sujeción: termopar N
- termopar - 200...800 °C con capacidad de sujeción: termopar E
- termopar 0...2315 °C con capacidad de sujeción: Termopar C
- Ni 100/Ni 1000 sonda temperatura - 60..0,180 ℃
- Pt 100 sonda temperatura - 200..0,850 ℃
- Pt 1000 sonda temperatura - 200...600 °C
- Resolución de entrada analógica : 14 bits
- Clip-en las cubiertas : 0.1 °C
- Duración de muestreo :
- 125 ms, tipo entrad análoga: termopar
- 250 ms, tipo entrad análoga: sonda temperatura
- Error de precisión absoluta :
- +/- 0,1 % de escala completa en 25 °C para Pt 100/Pt 1000, Ni 100/ Ni 1000
- +/- 0,4 % de escala completa en 25 °C para termopar K - 200...0 °C
- +/- 0,1 % de escala completa en 25 °C para termopar K 0...1300 °C
- +/- 0,4 % de escala completa en 25 °C para termopar J - 200...0 °C
- +/- 0,1 % de escala completa en 25 °C para termopar J 0...1000 °C
- +/- 0,4 % de escala completa en 25 °C para termopar E - 200...0 °C
- +/- 0,1 % de escala completa en 25 °C para termopar E 0...800 °C
- +/- 0,4 % de escala completa en 25 °C para termopar T - 200...0 °C
- +/- 0,1 % de escala completa en 25 °C para termopar T 0...400 °C
- +/- 0,4 % de escala completa en 25 °C para termopar N - 200...0 °C
- +/- 0,1 % de escala completa en 25 °C para termopar N 0...1300 °C
- +/- 6 °C en 25 °C para thermocouple R, S 0...200 °C
- +/- 0,1 % de escala completa en 25 °C para thermocouple R, S 200...1760 °C
- +/- 0,1 % de escala completa en 25 °C para Termopar C 0...2315 °C
- Variación de temperatura : +/- 0.02 %FS/°C
- Precisión de repetición : +/- 0.5 %FS
- Sin linealidad : +/- 0.01 %FS
- Diafonía : <= 1 LSB
- Tipo de cable : Pares de cable trenzado apantallado
- Consecutivo, seguido, continuo, adosado :
- 3 x 1.5 mm² 2 terminales de tornillo con capacidad de sujeción: campo 3.81 mm para entradas
- Maximum cable distance between devices :
- Pares de cable trenzado apantallado, estado 1 <30 m para entrada
- Aislamiento :
- Sin aislamiento entre la entrada analógica y la lógica interna
- Altura : 41 mm
- Profundidad : 15 mm
- Anchura : 35 mm
- Peso del producto : 0.015 kg
- Tapa de conexiones trasero : >= 1 MOhm
Entorno
- Inmunidad a microcorte : 10 ms
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
