Especificaciones
Principal

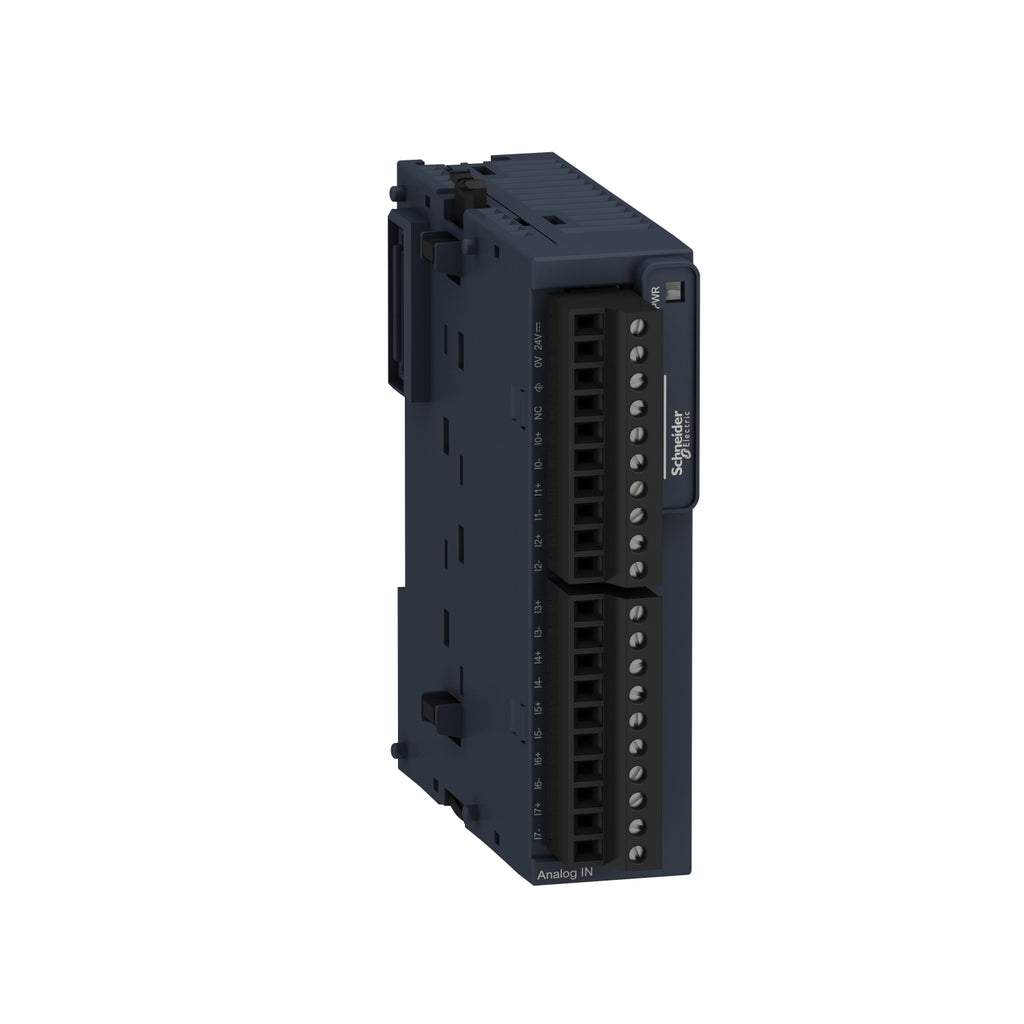

- Gama de producto : Modicon TM3
- Tipo de producto :Módulo analógico de entrada/salida
- Compatibilidad de gama :
- Modicon M241
- Modicon M221
- Modicon M251
- Número de entrada analógica : 8
- Tipo de entrada análogica :
- termopar - 200...1000 °C con capacidad de sujeción: termopar J
- termopar - 200...1300 °C con capacidad de sujeción: termopar K
- termopar 0...1760 °C con capacidad de sujeción: termopar R
- termopar 0...1760 °C con capacidad de sujeción: termopar S
- termopar 0...1820 °C con capacidad de sujeción: termopar B
- termopar - 200...400 °C con capacidad de sujeción: termopar T
- termopar - 200...1300 °C con capacidad de sujeción: termopar N
- termopar - 200...800 °C con capacidad de sujeción: termopar E
- termopar 0...2315 °C con capacidad de sujeción: Termopar C
- NTC 10k thermistor ((*)) -90...150 °C
- PTC thermistor ((*)) 100...10000 Ohm
- termopar - 200...1000 °C
Complementario
- Resolución de entrada analógica :
- 15 bits + signo
- 16 bits
- Tapa de conexiones trasero :
- >= 1 MOhm tensión
- >= 1 MOhm termopar
- >= 1 MOhm sonda temperatura
- Clip-en las cubiertas :
- 0,1 °C sonda temperatura
- 0,1 °C con capacidad de sujeción: NTC
- 1 Ohm con capacidad de sujeción: PTC/NTC
- Tiempo conversión :
- 100 ms + 100 ms per channel + 1 controller cycle time
- Duración de muestreo : 100 ms
- Error de precisión absoluta :
- +/- 0,2 % de escala completa en 25 °C para Termopar C 0...2315 °C
- +/- 6 °C en 25 °C para thermocouple R, S 0...200 °C
- +/- 0,2 % de escala completa en 25 °C para thermocouple R, S 200...1760 °C
- +/- 0,2 % de escala completa en 25 °C para termopar B 300...1820 °C
- +/- 0,4 % de escala completa en 25 °C para termopar K - 200...0 °C
- +/- 0,2 % de escala completa en 25 °C para termopar K 0...1300 °C
- +/- 0,4 % de escala completa en 25 °C para termopar J - 200...0 °C
- +/- 0,2 % de escala completa en 25 °C para termopar J 0...1000 °C
- +/- 0,4 % de escala completa en 25 °C para termopar E - 200...0 °C
- +/- 0,2 % de escala completa en 25 °C para termopar E 0...800 °C
- +/- 0,4 % de escala completa en 25 °C para termopar T - 200...0 °C
- +/- 0,2 % de escala completa en 25 °C para termopar T 0...400 °C
- +/- 0,4 % de escala completa en 25 °C para termopar N - 200...0 °C
- +/- 0,2 % de escala completa en 25 °C para termopar N 0...1300 °C
- Variación de temperatura : +/- 0.01 %FS/°C
- Precisión de repetición : +/- 0,5 %EC
- Sin linealidad : +/- 0.2 %EC
- Diafonía : <= 1 LSB
- Tensión de alimentación nominal [Us] : 24 VDC
- Límites tensión alimentación : 20.4...28.8 V
- Tipo de cable :
- Pares de cable trenzado apantallado <30 m para entrada circuito
- Consumo de corriente :
- 30 mA en 24 VDC con alim externa
- 45 mA en 5 VDC vía conector de bus
- 40 mA en 5 VDC vía conector de bus
- Señalizaciones en local : PWR - 1 LED - Verde
- Consecutivo, seguido, continuo, adosado :
- 10 x 1.5 mm² bornero de tornillo extraíble con capacidad de sujeción: campo 3.81 mm for inputs and supply
- 10 x 1.5 mm² bornero de tornillo extraíble con capacidad de sujeción: campo 3.81 mm para entradas
- Aislamiento :
- Entre entrada y suministros en 1500 VAC
- Entre la entrada y la lógica interna en 500 VAC
- Marcado : CE
- Resistencia a sobretensiones :
- 1 kV fonte de alimentação modo común
- 0.5 kV fonte de alimentação modo diferencial
- 1 kV entrada modo común
- Soporte de montaje :
- Tipo de tapón TH35-15 carril
- Tipo de tapón TH35-7.5 carril
- placa o panel con juego de fijación
- Altura : 90 mm
- Profundidad : 70 mm
- Anchura : 23.6 mm
- Peso del producto : 0.11 kg
Entorno
- Normas :
- EN/IEC 61010-2-201
- EN/IEC 61131-2
- Resistencia a descargas electroestáticas :
- 8 kV en aire
- 4 kV en contacto
- Resistencia a campos electromagnéticos :
- 10 V/m 80 MHz...1 GHz
- 3 V/m 1.4 GHz...2 GHz
- 1 V/m 2 GHz...3 GHz
- Resistencia a campos magnéticos : 30 A/m
- Resistencia a transitorios rápidos : 1 kV
- Resistance to conducted disturbances,induced by radio frequency fields :
- 10 V 0,15...80 MHz
- 3 V frecuencia de punto (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz
- Inmunidad a microcortes : 10 ms
- Temperatura ambiente de funcionamiento :
- -10…55 °C instalación horizontal
- -10…35 °C instalación vertical
- Temperatura ambiente de almacenamiento : -25...70 °C
- Humedad relativa :
- 10…95 %, sin condensación - en operación
- 10…95 %, sin condensación - en almacenamiento
- Grado de protección IP : IP20
- Grado de contaminación : 2
- Altitud máxima de funcionamiento : 0...2000 m
- Altitud de almacenamiento : 0…3000 m
- Resistencia a las vibraciones :
- 3.5 mm en 5…8.4 Hz en carril DIN
- 3 gn en 8.4…150 Hz en carril DIN
- Resistencia a los choques : 15 gn para 11 ms
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
