Especificaciones
Principal
- Gama de producto : -

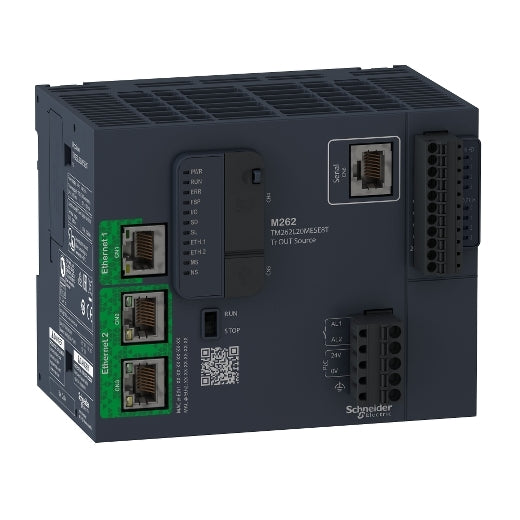

- Tipo de producto o componente : Controlador lógico
- Tensión de alimentación asignada [Us] : 24 VDC - 15...20%
- Número de E/S digitales : 8
- Nombre del software :
- IIoT-ready machine to cloud
Connected machine to plant
Complementario
- Límites de tensión de alimentación : 20.4…28.8 VDC
- Consumo de energía : 82 W
- Corriente de entrada : 40 A
- Proteccion al sobrevoltaje : Sí
- Entradas digitales : 4, entrada discreta entrada rápida acorde a IEC 61131-2 tipo 1
- Tensión de entrada digital : 24 V
- Tipo de voltaje entrada discreto : DC
- Entrada lógica : Colector
- Estado de tensión 1 garantizado : >= 15 V para DC
- Estado de tensión 0 garantizado : <= 5 V para DC
- Corriente de entrada discreta : 7.5 mA para entrada rápida
- Tapa de conexiones trasero : 2.81 kOhm para entrada
- Tiempo respuesta :
- <= 1 µs turn-on, I0...I3 terminales para entrada rápida
<= 1 µs turn-off, I0...I3 terminales para entrada rápida
<= 1 µs turn-on, Q0...Q3 terminales para salida rápida
<= 1 µs turn-off, Q0...Q3 terminales para salida rápida - Tiempo filtro configurable :
- 0.001 ms para entrada rápida
0.002 ms para entrada rápida
0.005 ms para entrada rápida
0.01 ms para entrada rápida
0.05 ms para entrada rápida
0.1 ms para entrada rápida
0.5 ms para entrada rápida
1 ms para entrada rápida
4 ms para entrada rápida
12 ms para entrada rápida - Número de salidas discretas : 4 transistor salida rápida
- Tensión de salida : 24 VDC
- Montado en la pared del conducto : 0.5 A para salida rápida - Q0...Q3
- Tipo de salida digital : Transistor
- Lógica de salida discreta : Fuente
- Límites de tensión de salida : 30 VDC
- Elevación : 0.5 A con capacidad de sujeción: Q0...Q3 para salida rápida
- Frecuencia de salida máxima : 300 kHz
- Precisión :
- +/- 0.1 % en 0.02…0.1 kHz para salida rápida
+/- 1 ° en 0.1…1 kHz para salida rápida - 1 contacto de puerta : 10 µA para salida
- Carga de tungsteno : <1.5 W
- Tipo de protección :
- Protección contra cortocircuito y sobrecarga con rearme automático
Protección de polaridad inversa
Protección contra cortocircuitos - Tiempo de rearme : 200 ms rearme automático salida rápida
- Numero de E/S del módulo de expansión :
- 7 para TM3 IO module - local
7 para TM3 IO module - local
64 para TM3, TM5 or TM7 IO island - distribuidor - Tiempo de ejecución para 1 Kinstrucción : 0.003 ms
- Capacidad de memoria :
- 32 MB para programa RAM
32 MB para OS/website RAM
192 MB para system memory ((*)) RAM - Orejas terminales de anillo :
- 1 GB memoria flash integrada para backup of user programs ((*))
- Mantenido Ti24 : <= 32 GB SDHC card ((*)) - opcional
- Tiempo de backup : 1000 h en 25 °C
- Estructura de aplicación :
- 8 tareas de eventos
4 tareas maestras cíclicas ((*))
3 tareas maestras cíclicas + 1 tarea libre ((*))
8 tareas de eventos externos ((*)) - Reloj en tiempo real : Con
- Deriv. reloj : <= 10 s / mes en 25 ° C
- Tiempo de ciclo : 0.5 ms
- Funciones de posicionamiento : Libraries axes coordinated
- Tipo de conexión integrada :
- Ethernet 1 con conector RJ45 e interfaz L / R = 10 / 100BASE-T ((*))
Ethernet 2 con 2 conectores RJ45 e interfaz L / R = 100 / 1000BASE-T
Enlace serie conector RJ45 y L / R = interfaz RS232 / RS485
Bus de comunicación inteligente
Bus de E / S de TM3
USB tipo mini-B - Velocidad de transmisión :
- 115 kbit/s para long bus de 15 m para RS485
115 kbit/s para long bus de 3 m para RS232
480 Mbit/s para long bus de 3 m para USB
10/100 Mbit/s para Ethernet1
10/100/1000 Mbit/s para Ethernet2 - Protocolo de puerto de comunicaciones :
- Ethernet/IP adapter
Ethernet/IP scanner
Modbus TCP client/server
Modbus TCP IO scanner
Modbus TCP NVL
Ethernet RSTP
Modbus SL client/server
Modbus SL IO scanner
Modbus SL modem management
Machine Expert
ASCII manager
ASCII modem management - Número máximo de dispositivos conectados :
- Ethernet/IP, <64
Modbus TCP, <64
Modbus TCP/EtherNet/IP, <96 - Servicio de comunicación :
- MQTTs
OPC UA server (Encrypt)
HTTPs Methods (API)
Web server ((*))
Web visu
TLS 1.2
TLS 1.3
SNTP
NTP client/server
Cliente/servidor FTP
FTPs server
SQL client (remote access)
Cliente DHCP
DHCP server ((*))
DNS client
POP3s client
Cliente SMTP
SNMP client/server ((*)) - Señalizaciones en local :
- PWR, LED - verde/rojo
RUN, LED - verde/rojo
ERROR (fallo) 1 LED - verde/rojo
Stop forced 1 LED - verde/rojo
I/O error (I/O) 1 LED - verde/rojo
SD card activity 1 LED - green/orange
SL activity 1 LED - green/orange
ETH1 state 1 LED - verde/rojo
ETH2 state 1 LED - verde/rojo
EIP MS 1 LED - verde/rojo
EIP NS 1 LED - verde/rojo - Consecutivo, seguido, continuo, adosado
- bloque de terminales de resorte extraíblefor inputs and outputs ((*))
bloque de terminales de resorte extraíblepara conexión de la fuente de alimentación de 24 VDC - Distancia máxima de cable entre dispositivos :
- Cable apantallado, <3 m para entrada rápida
Shielded cable: <3 m for fast output
Cable sin apantallar, <50 m para entrada
Cable sin apantallar, <50 m para salida
Cable apantallado, <30 m para RS485 link
Cable apantallado, <15 m para RS232 - Aislamiento :
- Entre la entrada rápida y la lógica interna en 550 V CA
Non-insulated between inputs
Entre la salida rápida y la lógica interna en 500 V CA
Sin aislamiento entre las salidas
Between input and output en 500 V CA
Entre el suministro y la lógica interna en 500 V CA
Sin aislamiento entre la oferta y la tierra - Resistencia a sobretensiones :
- 1 kV líneas de potencia (DC) modo común acorde a EN/IEC 61000-4-5
1 kV shielded cable common mode conforming to EN/IEC 61000-4-5
0.5 kV salida relé modo diferencial acorde a EN/IEC 61000-4-5
1 kV entrada modo común acorde a EN/IEC 61000-4-5
1 kV transistor output ((*)) modo común acorde a EN/IEC 61000-4-5 - Soporte de montaje :
- Tipo de tapón TH35-15 carril acorde a IEC 60715
Tipo de tapón TH35-7.5 carril acorde a IEC 60715
plate or panel with fixing kit - Altura : 100 mm
- Profundidad : 90 mm
- Anchura : 125 mm
- Peso del producto : 0.655 kg
Entorno
- Normas :
-
UL 61010-1
UL 61010-2-201
CSA C22.2 No 61010-1
CSA C22.2 No 61010-2-201
CSA C22.2 No 213
ANSI/ISA 12-12-02
EN 61131-2 - Certificaciones de producto :
- CE
CULus
CULus HazLoc Class I Division 2 CSA 22-2 No 214
RCM
EAC
Achilles
KC - Resistencia a descargas electroestáticas :
- 4 kV on contact conforming to EN/IEC 61000-4-2
8 kV en aire acorde a EN/IEC 61000-4-2 - Resistencia a campos electromagnético :
- 10 V/m 80 MHz...1 GHz conforming to EN/IEC 61000-4-3
3 V/m 1.4 GHz...2 GHz conforming to EN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz conforming to EN/IEC 61000-4-3 - Resistencia a transitorios rápidos
- 2 kV (power lines) conforming to EN/IEC 61000-4-4
1 kV (Ethernet line) conforming to EN/IEC 61000-4-4
1 kV (serial link) conforming to EN/IEC 61000-4-4
1 kV acorde a EN/IEC 61000-4-4 - tipo de cable: entrada)
1 kV acorde a EN/IEC 61000-4-4 - tipo de cable: transistor output ((*))) - Resistencia a perturbaciones conducidas, inducidas por campos de radiofrecuencia.
- 10 V 0,15...80 MHz acorde a EN/IEC 61000-4-4
3 V 0.1...80 MHz
10 V frecuencia de punto (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) - Inmudidad a microcortes : 0.01 ms
- Temperatura ambiente de funcionamiento :
- -20…60 °C - instalación horizontal
-20…50 °C - instalación vertical
-20…45 °C - flat mounting - Temperatura ambiente de almacenamiento : -40…85 °C
- Humedad relativa :
- 10… 95%, sin condensación (en funcionamiento)
10… 95%, sin condensación (en almacenamiento) - Grado de protección IP : IP20
- Grado de contaminación : 2
- Altitud máxima de funcionamiento : 0...2000 m
- Altitud de almacenamiento : 0…3000 m
- Resistencia a las vibraciones :
- 3.5 mm en 2…8.4 Hz en carril simétrico
1 gn en 8.4…200 Hz en carril simétrico
3.5 mm en 2…8.4 Hz en montaje de panel
1 gn en 8.4…200 Hz en montaje de panel - Resistencia a los choques : 15 gn para 11 ms
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin mercurio : Sí
- Sin PVC : Sí
