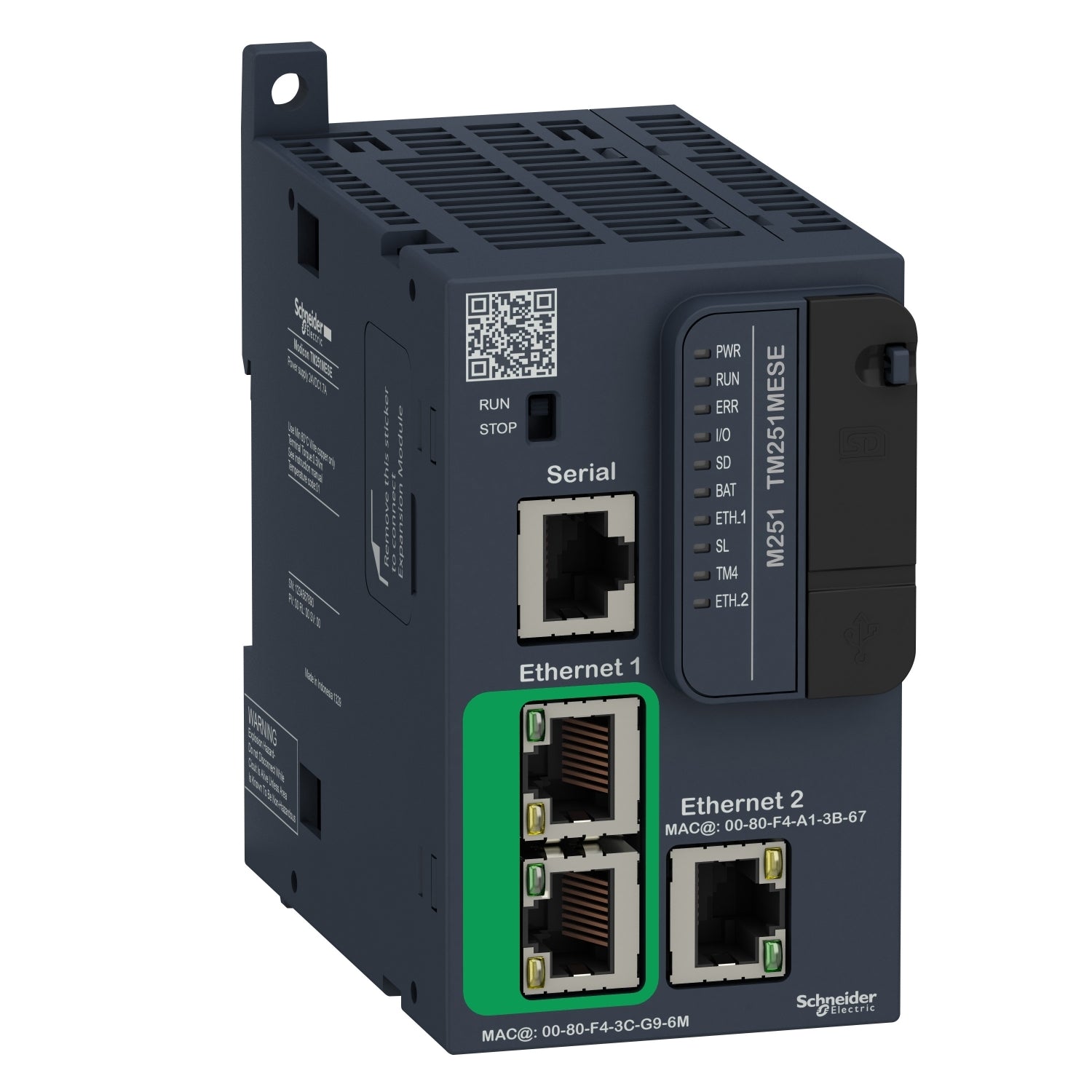

Controlador Lógico Modicon 251 - 24 VDC - Ethernet + 2 Serie - TM251MESE - SCHNEIDER

Controlador Lógico Modicon 251 - 24 VDC - Ethernet + 2 Serie - TM251MESE - SCHNEIDER

  • En oferta
  • S/. 0.00

Síguenos en LinkedIn
Aquí compras en un distribuidor autorizado

Características y Beneficios de la línea Modicon M251.

Los controladores Modicon M251 ofrecen una solución innovadora de alto rendimiento para máquinas modulares en arquitecturas distribuidas.

Gracias a sus dimensiones compactas, pueden optimizarel tamaño de los armarios de control.

Los puertos Ethernet incorporados en cada controlador M251 ofrecen servicios de FTP y servidor web, facilitando la integración en arquitecturas de sistemas de control y el control remoto de maquinaria mediante aplicaciones para smartphone, tablets y PC.

Módulos de comunicación

Accesorios

Especificaciones

Principal

  • Gama de producto : Modicon M251
  • Tipo de producto o componente : Autómata programable
  • Tensión de alimentación asignada [Us] : 24 VDC

Complementario

  • Numero de E/S del módulo de expansión :
      • 7 local
      • 14 remoto
  • Límites tensión alimentación : 20.4…28.8 V
  • Corriente de entrada : 50 A
  • Consumo de energía en W :
      • 32.6…40.4 W - módulo de expansión con número máximo de E/S
  • Capacidad de memoria :
      • 8 MB para programa
      • 64 MB para system memory
  • Orejas terminales de anillo :
      • 128 MB memoria flash integrada para backup of user programs
  • Mantenido Ti24 : <= 32 GB Tarjeta SD - opcional
  • Tipo de batería : BR2032 litio no-recargable, vida batería: 4 yr
  • Tiempo de backup : 2 años en 25 °C
  • Tiempo de ejecución para 1 Kinstrucción :
      • 0.3 ms para evento y tarea periódica
      • 0.7 ms para otra instrucción
  • Estructura de aplicación :
      • 8 external event task
      • 3 cyclic master tasks + 1 freewheeling task
      • 8 event tasks
      • 4 cyclic master tasks
  • Reloj en tiempo real : Donde
  • Deriv. reloj : <= 60 s/month en 25 °C
  • Funciones de posicionamiento :
      • PTO 4 canal(es) 100 kHz
      • PTO 4 canal(es) para salida transistor 1 kHz)
  • Tipo de conexión integrada :
      • Porta USB con capacidad de sujeción: USB 2.0 mini B conector
      • Enlace serie sin aislar serie con capacidad de sujeción: RJ45 conector y L/R = RS232/RS485
        interface
      • Dual-port ((*)) Ethernet 1 ((*)) con capacidad de sujeción: RJ45 conector
      • Ethernet port ((*)) Ethernet 2 ((*)) con capacidad de sujeción: RJ45 conector
  • Suministro :
      • serie 1) fuente de alimentación de enlace serie, estado 1 5 V, <200 mA
  • Velocidad de transmisión :
      • 1,2-115,2 kbit/s (115,2 kbit/s por defecto) para long bus de 15 m para RS485
      • 1,2-115,2 kbit/s (115,2 kbit/s por defecto) para long bus de 3 m para RS232
      • 480 Mbit/s para long bus de 3 m para USB
  • Protocolo de puerto de comunicaciones :
      • Porta USB, estado 1 USB protocolo - SoMachine-Red
      • Enlace serie sin aislar, estado 1 Modbus protocolo maestro/esclavo - RTU/ASCII o Red SoMachine
  • Puerto Ethernet :
      • Ethernet 1 - 10BASE-T/100BASE-TX - 2 cable cobre
      • Ethernet 2 - 10BASE-T/100BASE-TX - 1 cable cobre
  • Servicios web : Servidor web
  • Ethernet services :
      •  Downloading
      • IEC VAR acceso
      • Cliente Modbus TCP
      • Servidor Modbus TCP
      • Dispositivo esclavo Modbus TCP
      • Monitoring
      • NGVL
      • Programming
      • Updating firmware
      • SMS notifications
      • Cliente DHCP : Eth1
      • DHCP server : Eth2
      • Ethernet/IP originator : Eth2
      • Ethernet/IP target - Eth1, Eth2
      • Ethernet/IP scanner  : Eth2
      • Scanner de E/S Ethernet/IP e Mensageiro : Eth2
      • FDR
      • Cliente/servidor FTP
      • SNMP client/server
      • SQL client
      • Send and receive email from the controller based on TCP/UDP library
      • Web server (WebVisu & XWeb system)
      • OPC UA server
      • DNS client
  • Señalizaciones en local :
      • PWR, estado 1 1 LED - verde
      • RUN, estado 1 1 LED - verde
      • Error de módulo (ERR), estado 1 1 LED - rojo
      • I/O error (I/O) estado 1 1 LED - rojo
      • Tarjeta SD de acceso (SD), estado 1 1 LED - verde
      • BAT, estado 1 1 LED - rojo
      • SL1, estado 1 1 LED - verde
      • SL2, estado 1 1 LED - verde
      • Bus fault on TM4, estado 1 1 LED - rojo
      • Estado de E/S, estado 1 1 LED por canal - verde
      • Actividad de puerto Ethernet, estado 1 1 LED - verde
  • Consecutivo, seguido, continuo, adosado :
      • bornero de tornillo extraíble para conexión de la fuente de alimentación de 24 VDC - paso 5,08 mm
  • Maximum cable distance between devices :
      • Cable sin apantallar, estado 1 <50 m para entrada
      • Cable apantallado, estado 1 <10 m para entrada rápida
      • Cable sin apantallar, estado 1 <50 m para salida
      • Cable apantallado, estado 1 <3 m para salida rápida
  • Aislamiento :
      • Sin aislamiento entre la oferta y lógica interna
      • y Entre el suministro y la tierra en 500 VAC
  • Marcado : CE
  • Fuente de alimentación de detector :
      • 24 VDC en 400 mA suministrado por el controlador
  • Resistencia a sobretensiones :
      • Sin aislamiento entre la oferta y lógica interNA
      • Entre el suministro y la tierra en 500 VAC
  • Número máximo de conexiones :
      • 8 Modbus server
      • 8 SoMachine protocol
      • 10 servidor web
      • 4 FTP server
      • 16 Ethernet/IP target
      • 8 Modbus client
  • Número de esclavo :
      • 64 Modbus TCP, estado 1
      • 16 Ethernet/IP, estado 1
  • Tiempo de ciclo :
      • 10 ms 16 Ethernet/IP
      • 64 ms 64 Modbus TCP
  • Soporte de montaje :
      • Tipo de tapón TH35-15 carril
      • Tipo de tapón TH35-7.5 carril
      • placa o panel con juego de fijación
  • Altura : 90 mm
  • Profundidad : 95 mm
  • Anchura : 54 mm
  • Peso del producto : 0.22 kg

Entorno

  • Normas :
      • ANSI/ISA 12-12-02
      • CSA C22.2 No 142
      • CSA C22.2 No 214
      • EN/IEC 61131-2:2007
      • Especificación Marina (LR, ABS, DNV, GL)
      • UL 1604
      • UL 508
  • Certificaciones de producto :
      • CSA
      • CULus
  • Resistencia a descargas electroestáticas :
      • 8 kV en aire
      • 4 kV en contacto
  • Resistencia a campos electromagnéticos :
      • 10 V/m 80 MHz...1 GHz
      • 3 V/m 1.4 GHz...2 GHz
      • 1 V/m 2 GHz...3 GHz
  • Resistencia a transitorios rápidos :
      • 2 kV - líneas de alimentación
      • 1 kV - línea Ethernet
      • 1 kV - enlace serie
  • Resistance to conducted disturbances,induced by radio frequency fields :
      • 10 V 0,15...80 MHz
      • 3 V 0.1...80 MHz
      • 10 V frecuencia de punto (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz)
  • Soporte de sujeción de cables :
      • Emisiones conducidas 120...69 dBµV/m QP líneas de alimentación) en 10…150 kHz
      • Emisiones conducidas 63 dBμV/m QP líneas de alimentación) en 1.5…30 MHz
      • Emisiones radiadas 40 dBμV/m QP Clase A 10 m) en 30…230 MHz
      • Emisiones conducidas 79...63 dBμV/m QP líneas de alimentación) en 150…1500 kHz
      • Emisiones radiadas 47 dBμV/m QP Clase A 10 m) en 230…1000 MHz
  • Inmunidad a microcortes : 10 ms
  • Temperatura ambiente de funcionamiento :
      • -10…35 °C - instalación vertical
      • -10…55 °C - instalación horizontal
  • Temperatura ambiente de almacenamiento : -25…70 °C
  • Humedad relativa :
      • 10…95 %, sin condensación - en operación
      • 10…95 %, sin condensación - en almacenamiento
  • Grado de protección IP : IP20 con cub. protec. colocada
  • Grado de contaminación : 2
  • Altitud máxima de funcionamiento : 0.2000 m
  • Altitud de almacenamiento : 0...3000 m
  • Resistencia a las vibraciones :
      • 3.5 mm en 5…8.4 Hz en carril simétrico
      • 3 gn en 8.4…150 Hz en carril simétrico
      • 3.5 mm en 5…8.4 Hz en montaje de panel
      • 3 gn en 8.4…150 Hz en montaje de panel
  • Resistencia a los choques : 15 gn para 11 ms

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Conforme con REACh sin SVHC : Sí
  • Sin mercurio : Sí
