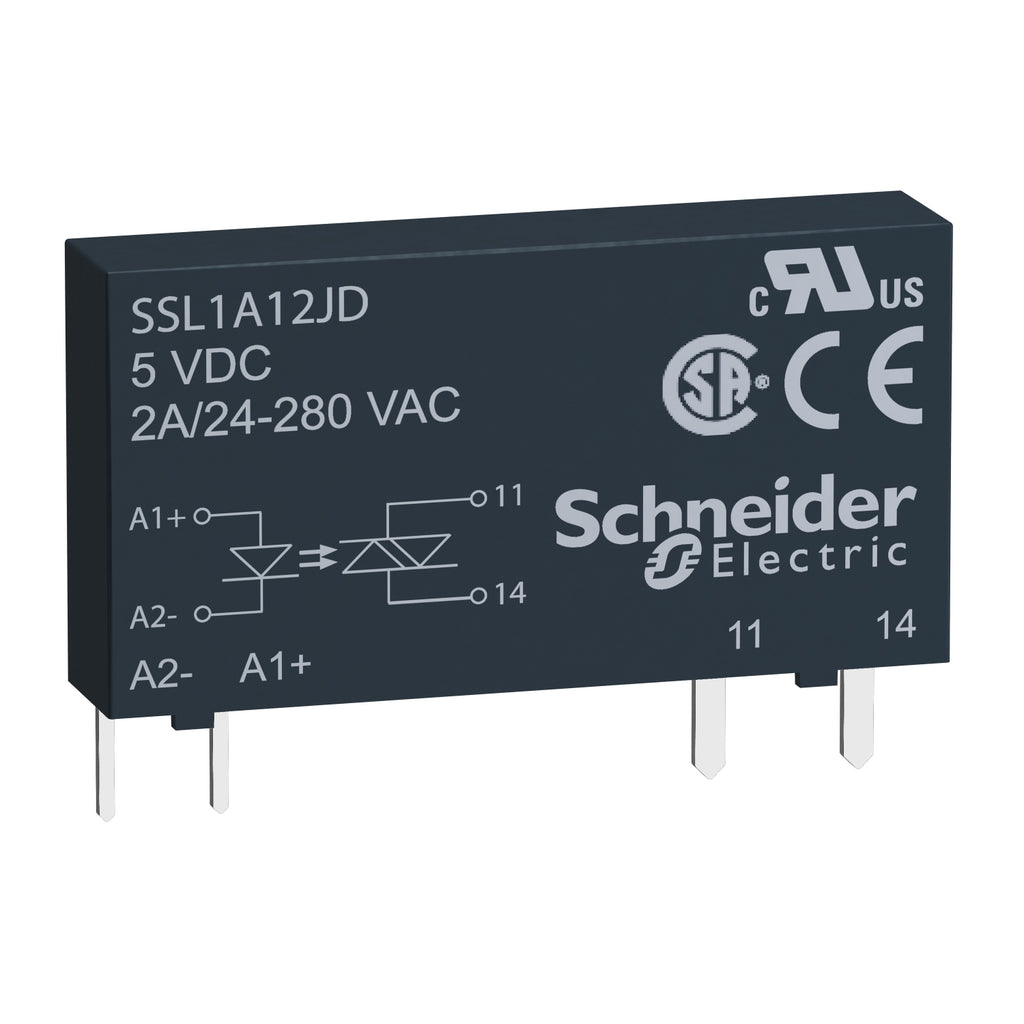

Descripción
Los relés SSL ofrecen diferentes entradas y configuraciones de salida, tanto para aplicaciones de conmutación en AC como DC. Están diseñados para un montaje enchufable, también son adecuados para el uso de placas electrónicas (PDB).
Los relés de estado sólido SSL combinan sus grandes prestaciones con su tamaño reducido, lo que permite ahorrar espacio en los tableros de control.
Entre sus ventajas se encuentra el poco mantenimiento necesario, la robustez y la resistencia a vibraciones y golpes. Permite utilizarlos en aplicaciones de calefacción, refrigeración y control motor.
Beneficios
- Ahorra espacio en tableros de control
- Fácil de seleccionar
- Fácil de instalar
- Fácil de reemplazar
- Es robusto
- Resistente a vibraciones a golpes
- Ilimitada vida útil
- Conmutación silenciosa y confiable
- Respeta el medio ambiente
Uso
- Edificios
- Hospitales
- Aplicaciones industriales
- Embalaje
- Textil
Especificaciones
Principal
- Gama de producto : Zelio Relay
- Tipo de producto : Relé de estado sólido
- Nombre corto del dispositivo : SSL
- Número de fases de la red : 1 fase
Complementario
- Tipo de montaje : Toma
- Corriente nominal [In] : 2 A
- Tensión de salida : 24...280 VAC
- Tensión del circuito de control : 15...30 VDC
- Contacts type and configuration : 1 NA
- Desequilibrio de capacidad : 1.5 pF input/output
- Tensión mínima de conmutación : 15 VDC turn-on
- Tensión máxima de conmutación : 10 VDC turn-off
- Límites de corriente de entrada : 6 mA
- Impedancia de entrada : 3500 Ohm
- Tipo de salida estado sólido :
- Zero voltage switching
- Salida SCR
- Corriente de carga : 0.07…2 A
- Tansient Overvoltage : 600 VAC
- Corriente de sobretensión :
- 120 A para 16.6 ms
- 115 A para 20 ms
- Maximum voltage drop : <1.1 V on-state
- Máximo I²t para fusibles :
- 285 A².s para 10 ms en 50 Hz
- 260 A².s para 8.3 ms en 60 Hz
- 1 contacto de puerta : 4 mA off-state
- DV/Dt : 500 V/µs off-state at máximo voltage
- Tiempo respuesta :
- 0.5 cycle - turn-on
- 0.5 cycle - turn-off
- Categoría de sobretensión : III
- Anchura : 5 mm
- Altura : 28 mm
- Profundidad : 15 mm
- Peso del producto : 0.0041 kg
Entorno
- Resistencia a las llamas : V0 acorde a UL 94
- Fuerza dieléctrica : 2500 V para entrada/salida
- Grado de contaminación : 2
- Certificaciones de producto :
- UL
- REACH
- CSA
- Marcado : CE
- Temperatura ambiente de funcionamiento : -20...80 °C
- Temperatura ambiente de almacenamiento : -20...85 °C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin mercurio : Sí
