Especificaciones
Principal

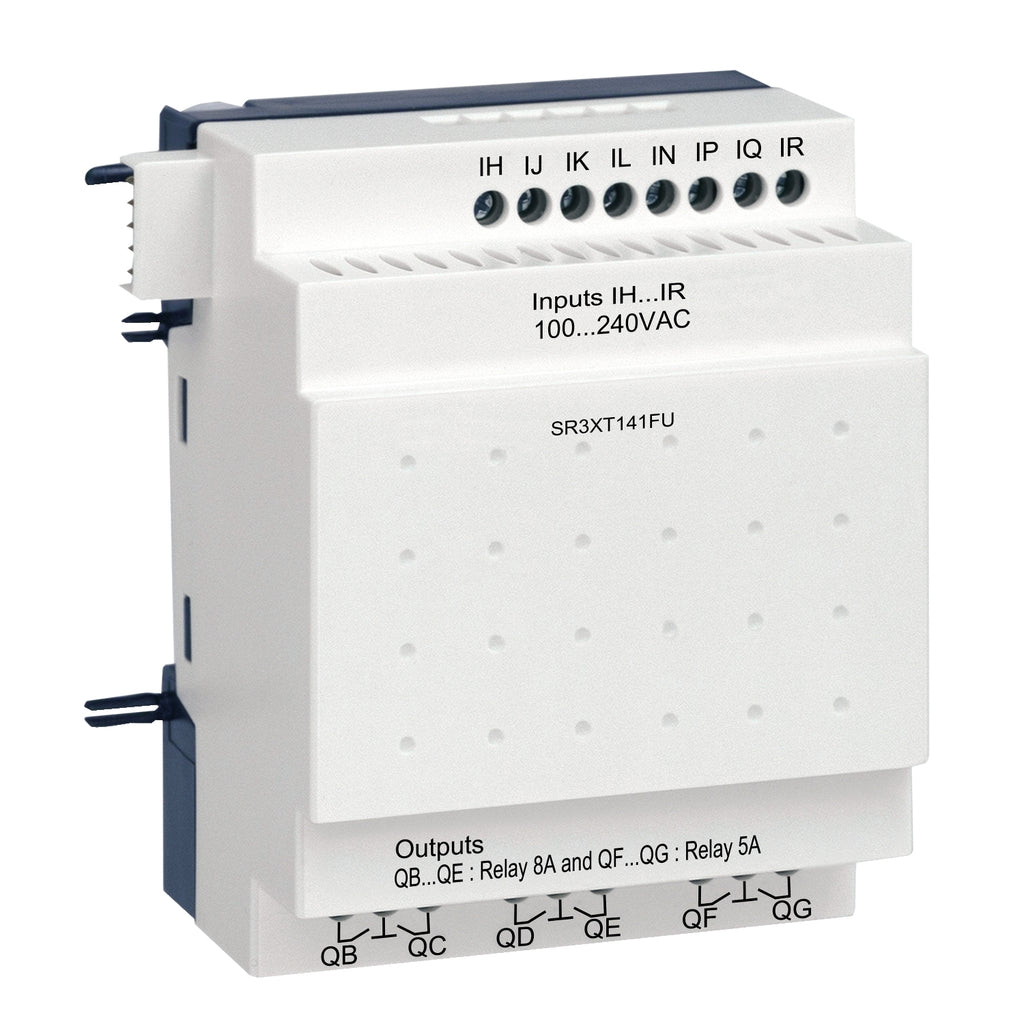

- Gama de producto : Zelio Logic
- Tipo de producto o componente :
- Módulo de extensión de E/S digital
Complementario
- Número de lineas de esquema de control :
- 120 con capacidad de sujeción: Ladder programac
- Tiempo de ciclo : 6...90 ms
- Tiempo de backup : 10 años en 25 °C
- Deriv. reloj : 12 min/ano en 0…55 °C
- Comprobaciones : Memoria de programa en cada inicialización
- Tensión de alimentación nominal [Us] : 100...240 VAC
- Límites tensión alimentación : 85...264 V
- Protección contra inversión de polaridad : Con
- De pie conducto : 8
- Voltaje entrada : 100....0.240 VAC
- Corriente de entrada discreta : 0.6 mA
- Frecuencia de entrada discreta :
- 57..063 Hz
- 47..0,53 Hz
- Estado de tensión 1 garantizado :
- >= 79 V para entrada digital
- Estado de tensión 0 garantizado :
- <= 40 V para entrada digital
- Corriente estado 1 garantizada :
- >= 0.17 mA - tipo de cable: entrada digita
- Corriente estado 0 granatizada :
- <= 0.5 mA - tipo de cable: entrada digital
- Tapa de conexiones trasero :
- 350 kOhm para entrada digital
- Número de salidas : 6 relé
- Límites de tensión de salida :
- 24..0,250 VAC
- 5..0,30 VDC - salida del relé
- Tipo de contactos y composición : NA para salida del relé
- Corriente térmica de salida :
- 5 A para 2 salidas para salida del relé
- 8 A para as 4 salidas para salida del relé
- Durabilidad eléctrica :
- AC-15, estado 1 500000 ciclos en 230 V, 0.9 A para salida del relé
- AC-12, estado 1 500000 ciclos en 230 V, 1.5 A para salida del relé
- DC-13, estado 1 500000 ciclos en 24 V, 0.6 A para salida del relé
- DC-12, estado 1 500000 ciclos en 24 V, 1.5 A para salida del relé
- Capacidad de conmutación en mA :
- >= 10 mA en 12 V - salida del relé
- Rango de operación en hz :
- 0.1 Hz - a Ie para salida del relé
- 10 Hz - sin carga para salida del relé
- Durabilidad mecánica : 10000000 ciclos para salida del relé
- Tensión asignada de resistencia a los choques [Uimp] : 4 kV
- Tiempo respuesta :
- 50 ms con capacidad de sujeción: Ladder programac - de estado 0 a estado 1) para entrada digital
- 50 ms con capacidad de sujeción: Ladder programac - de estado 1 a estado 0) para entrada digital
- 50..0,255 ms con capacidad de sujeción: FBD programac - de estado 0 a estado 1)
para entrada digital - 50..0,255 ms con capacidad de sujeción: FBD programac - de estado 1 a estado 0)
para entrada digital - 10 ms - tipo de cable: de estado 0 a estado 1) para salida del relé
- 5 ms - tipo de cable: de estado 1 a estado 0) para salida del relé
- Conexiones - terminales :
- Terminales de tornillo, 1 x 0,25...1 x 2.5 mm² - AWG 24...AWG 14) Flexible con terminal
- Terminales de tornillo, 2 x 0,25...2 x 0,75 mm² - AWG 24...AWG 19) Flexible con terminal
- Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - AWG 25...AWG 14) semi-sólido
- Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - AWG 25...AWG 14) sólido
- Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² - AWG 24...AWG 16) sólido
- Par de apriete : 0.5 N.m
- Categoría de sobretensión : III
- Peso del producto : 0.22 kg
Entorno
- Certificaciones de producto :
- GOST
- UL
- C-Tick
- CSA
- Normas :
- EN/IEC 61000-4-12
- EN/IEC 61000-4-5
- EN/IEC 61000-4-3
- EN/IEC 61000-4-4 nivel 3
- EN/IEC 61000-4-6 nivel 3
- EN/IEC 61000-4-2 nivel 3
- EN/IEC 60068-2-6 Fc
- EN/IEC 61000-4-11
- EN/IEC 60068-2-27 Ea
- Grado de protección IP :
- IP20 bloque de terminales
- IP40 panel frontal
- 6 mm inserto cuadrado hembra : Clase B
- Grado de contaminación : 2
- Temperatura ambiente de funcionamiento :
- -20...40 °C
- -20...55 °C
- Temperatura ambiente de almacenamiento :
- -40...70 °C
- Altitud máxima de funcionamiento : 2000 m
- Maximum altitude transport : 3048 m
- Humedad relativa : 95 % sin condensación o goteo de agua
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
