Solución para automatismos simples.

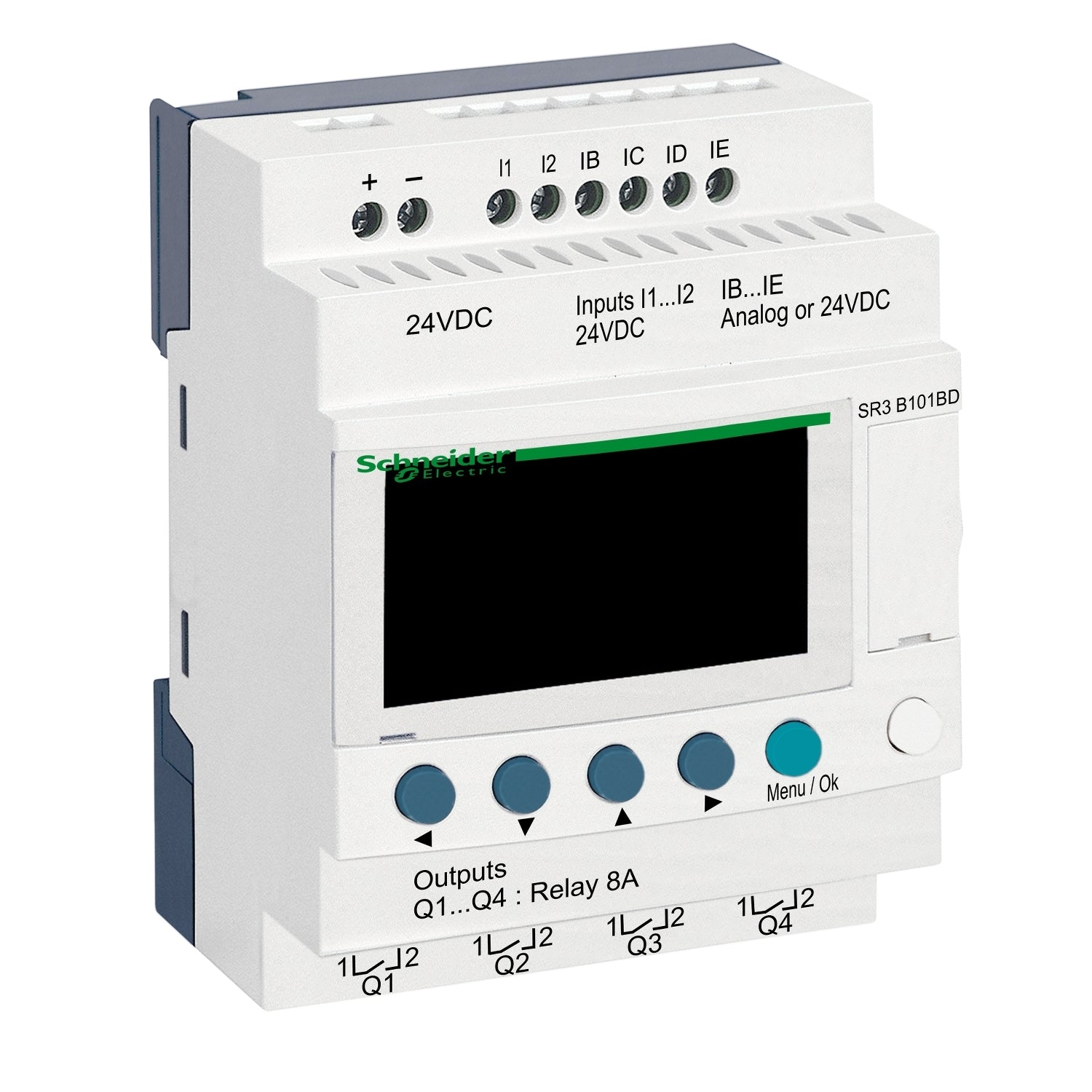

Características y Beneficios de la línea Zelio Logic SR3
Diseñado para el manejo de sistemas de automatización sencillos (10 a 40 E/S), la nueva generación de relés inteligentes Zelio Logic provee mayores funcionalidades desde la etapa de diseño hasta el monitoreo de la aplicación gracias a su flexibilidad y simplicidad.
Sencillo de ampliar : Añada expansiones mediante simple enchange (clips)
- SR3XT43BD- Expansión 4 E/S
- SR3XT101BD - Expansión 10 E/S
- SR3XT141BD - Expansión 14 E/S
2 módulos de comunicación Modbus o Ethernet.
- SR3MBU01BD - Modbus
- SR3NET01BD - Ethernet
Monitoree y controle sus instalaciones remotamente.
Accesorios
- SR2USB01 - Cable de conexión PC-USB
- SR2CBL09 - Cable de comunicación Zelio Logic - Magelis HMI STO501
Especificaciones
Principal
- Gama de producto : Zelio Logic
- Tipo de producto o componente : PLC
- Número de E/S : 10
Complementario
- Vsualización local : Sí
- Número de lineas de esquema de control :
- 0… 240 con programación de escalera
0… 500 con programación FBD - Tiempo de ciclo : 6…90 ms
- Tiempo de respaldo : 10 años en 25 ° C
- Deriv. reloj :
-
12 min / año en 0… 55 ° C
6 s / mes en 25 ° C - Comprobaciones : Memoria de programa en cada inicialización
- Tensión de alimentación nominal [Us] : 24 VDC
- Límites tensión alimentación : 19.2…30 V
- Corriente de alimentación :
-
100 mA - con extensiones
100 mA - sin extensión - Potencia disipada en W :
- 3 W sin extensión
8 W con extensiones - Protección contra inversión de polaridad : Con
- Número de entradas discretas : 6 acorde a EN / IEC 61131-2 tipo 1
- Tipo de entrada digital : Resistivo
- Tensión de entrada : 24 VDC
- Corriente de entrada discreta : 4 mA
- Frecuencia de contaje : 1 kHz para entrada discreta
- Estado de tensión 1 garantizado :
-
>= 15 V para circuito de entrada digital I1...IA y IH...IR
>= 15 V para IB...IG usado como circuito de entrada digital - Estado de tensión 0 garantizado :
- <= 5 V para circuito de entrada digital I1...IA y IH...IR
<= 5 V para IB...IG usado como circuito de entrada digital
<= 5 V - Corriente estado 1 garantizada :
- >= 1.2 mA - IB...IG usado como circuito de entrada digital
>= 2.2 mA - circuito de entrada digital I1...IA y IH...IR - Corriente estado 0 granatizada :
- <= 0.5 mA - IB...IG usado como circuito de entrada digital
<= 0.75 mA - circuito de entrada digital I1...IA y IH...IR - Fase marcador : Sensores de proximidad de 3 hilos PNP para entrada discreta
- Número de entrada analógica : 4
- Tipo de entrada analógica : Modo comum
- Rango de entrada analógica :
-
0...10 V
0..0,24 V - Tensión máxima admisible : 30 V para circuito entrada anlógica
- Resolución de entrada analógica : 8 bits
- Clip-en las cubiertas : 39 mV para circuito de entrada analógica
- Tiempo conversión : empo de ciclo de reles inteligente para circuito entrada analógica
- Error de conversión :
-
+/- 5% a 25 ° C para circuito de entrada analógica
+/- 6.2% a 55 ° C para circuito de entrada analógica - Precisión de repetición :
- +/- 2% a 55 ° C para circuito de entrada analógica
- Distancia de funcionamiento :
- 10 m entre estaciones, con cable apantallado (sensor no aislado) para circuito de entrada analógica
- Tapa de conexiones trasero :
- 12 kOhm para IB...IG usado como circuito de entrada analógica
12 kOhm para IB...IG usado como circuito de entrada digital
7.4 kOhm para circuito de entrada digital I1...IA y IH...IR - Número de salidas : 4 reles
- Límites de tensión de salida :
- 24 ... 250 VAC (salida de relé)
5 ... 30 VDC (salida de relé) - Tipo de contactos y composición : NA para salida de relé
- Corriente térmica de salida : 8 A para las 4 salidas para salida de relé
- Durabilidad eléctrica :
- AC-12: 500000 ciclos en 230 V, 1,5 A para salida de relé acorde a EN / IEC 60947-5-1
AC-15: 500000 ciclos en 230 V, 0,9 A para salida de relé acorde a EN / IEC 60947-5-1
DC-12: 500000 ciclos en 24 V, 1,5 A para salida de relé acorde a EN / IEC 60947-5-1
DC-13: 500000 ciclos en 24 V, 0,6 A para salida de relé acorde a EN / IEC 60947-5-1 - Capacidad de conmutación en mA : > = 10 mA en 12 V (salida de relé)
- Rango de operación en hz :
- 0,1 Hz (en Ie) para salida de relé
10 Hz (sin carga) para salida de relé - Durabilidad mecánica : 10000000 ciclos para salida de relé
- Tensión asignada de resistencia a los choques [Uimp] :
- EN/IEC 60947-1 y EN/IEC 60664-1 4 kV
- Reloj : Sí
- Tiempo de respuesta :
- 10 ms (del estado 0 al estado 1) para salida de relé
5 ms (del estado 1 al estado 0) para salida de relé - Conexiones - terminales :
- Terminales de tornillo, 1 x 0,2 ... 1 x 2,5 mm² (AWG 25 ... AWG 14) semisólido
Terminales de tornillo, 1 x 0,2 ... 1 x 2,5 mm² (AWG 25 ... AWG 14) sólido
Terminales de tornillo, 1 x 0,25 ... 1 x 2,5 mm² (AWG 24 ... AWG 14) Flexible con terminal
Terminales de tornillo, 2 x 0,2 ... 2 x 1,5 mm² (AWG 24 ... AWG 16) sólido
Terminales de tornillo, 2 x 0,25 ... 2 x 0,75 mm² (AWG 24 ... AWG 18) Flexible con terminal - Par de apriete : 0.5 N.m
- Categoría de sobretensión : III acorde a EN/IEC 60664-1
- Peso del producto : 0.25 kg
Entorno
- Inmunizado a microcortes : 1 ms
- Certificaciones de producto :
- GOST
UL
C-Tick
CSA
GL - Normas :
- EN/IEC 60068-2-6 Fc
EN/IEC 61000-4-11
EN/IEC 60068-2-27 Ea
EN/IEC 61000-4-4 nivel 3
EN/IEC 61000-4-3
EN/IEC 61000-4-6 nivel 3
EN/IEC 61000-4-2 nivel 3
EN/IEC 61000-4-5
EN/IEC 61000-4-12 - Grado de protección IP :
- IP20 (bloque de terminales) de acuerdo con IEC 60529
IP40 (panel frontal) de acuerdo con IEC 60529 - Características ambientales :
- Directiva EMC acorde a EN / IEC 61000-6-2
Directiva EMC acorde a EN / IEC 61000-6-3
Directiva EMC acorde a EN / IEC 61000-6-4
Directiva EMC acorde a EN / IEC 61131-2 zona B
Directiva de baja tensión acorde a EN / IEC 61131-2 - 6 mm inserto cuadrado hembra :
- Class B acorde a EN 55022-11 group 1
- Grado de contaminación : 2 acorde a EN / IEC 61131-2
- Temperatura ambiente de funcionamiento :
- -20… 40 ° C en envolvente no ventilada acorde a IEC 60068-2-1 e IEC 60068-2-2
-20 ... 55 ° C acorde a IEC 60068-2-1 e IEC 60068-2-2 - Temperatura ambiente de almacenamiento : -40…70 °C
- Altitud máxima de funcionamiento : 2000 m
- Altitud de transporte máxima : 3048 m
- Humedad relativa : 95% sin condensación ni goteo de agua
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
- Sin PVS : Sí
Ficha Técnica :
