Descripción

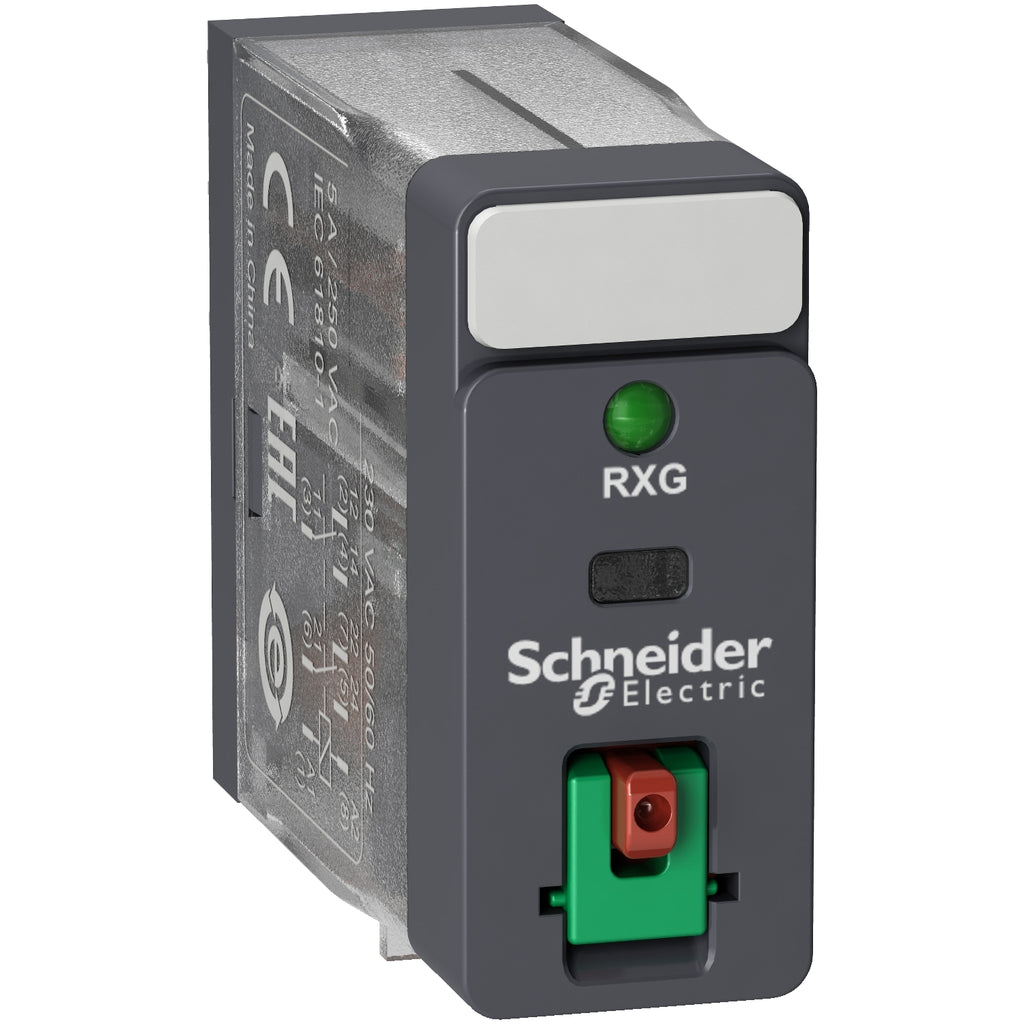

Los relés RXG son interruptores que permiten que la corriente fluya a través de ellos en un circuito y pueden encender/ apagar una corriente en un segundo circuito.
Es fácil de usar y simplifica el mantenimiento gracias a su innovador pulsador de prueba con enclavamiento sin necesidad de herramientas.
Ayuda a reducir el tamaño de los gabinetes y al mismo tiempo aumentar la confiabilidad de las máquinas industriales, empaque, textiles, HVAC, paneles de control de automatización, aparamenta de baja / media tensión, controles de motor, interfaces PLC, fuentes de alimentación, equipos médicos o de construcción y controles de iluminación.
Beneficios
- Fácil de instalar
- Fácil de reemplazar
- Botón de Prueba de contactos
- Ahorra espacio en paneles
- Larga vida útil
- Operaciones seguras y más confiables
- Amigable con el ambiente
Especificaciones
Principal
- Gama de producto : Zelio Relay
- Nombre de serie : Rele enchufable tipo interfase
- Tipo de producto : Reles de conexión
- Nombre corto del dispositivo : RXG
- Tipo y composición de contactos : 2 NANC
Complementario
- LED de estado : Con
- Material de contactos : Silver alloy (AgSnO2In2O3)
- Maximum contact resistance : 100 mOhm
- Corriente térmica nominal : 5 A en -40…55 °C
- Corriente asignada de empleo [Ie] :
- 5 A en 30 VDC
- 5 A en 250 VAC
- Tensión máxima de conmutación :
- 250 VAC
- 30 VDC
- Capacidad de conmutación máxima : 1250 VA
- Capacidad mínima de conmutación :
- 50 mW en 100 mA, 5 VDC
- Tasa de funcionamiento :
- <= 1800 cycles/hour en carga
- <= 18000 cycles/hour sin carga
- Coeficiente de utilización : 20 %
- Endurancia mecánica : 10000000 ciclos
- Durabilidad eléctrica :
- 100000 ciclos para NA resistivo cables para at 55 °C
- 100000 ciclos para NC resistivo cables para at 55 °C
- Tensión asignada de aislamiento [Ui] : 300 V
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV
- Fuerza dieléctrica :
- 1000 VAC entre contactos con desconexión micro aislamiento
- 5000 V CA entre bobina y contacto con aislamiento
- Coil resistance : 6300 Ohm +/- 10 %
- Resistencia de aislamiento : 1000 MOhm en 500 VDC
- Niveles de ensayo : Nivel A
- Posición de montaje : Cualquier posición
- Average consumption in VA : 0.82 VA 60 Hz
- 9 mm triángulo inserto macho : >= 0.3 Uc CA
- Límites de tensión del circuito de control : 0.8...1.1 Uc AC
- Coil insulation class : Clase F
- Operate time : 20 ms
- Release time : 20 ms
- Tensión del circuito de control [Uc] : 120 VAC
- Datos de fiabilidad de seguridad : B10d = 100000
- Color de cubierta : Standard
- Tipo de control : Lockable test button
- Señalizaciones en local : Bandera
- Par de apriete : 0.8 N.m
- Peso del producto : 0.02 kg
Entorno
- Resistencia a las vibraciones :
- 3 gn, amplitud = +/- 0,75 mm (estado 1) 10…150 Hz)en funcionamiento
- 5 gn, amplitud = +/- 0,75 mm (estado 1) 10…150 Hz)not in operation
- Grado de protección IP : IP40
- Resistencia a los choques :
- 20 gn en funcionamiento
- 100 gn not in operation
- Categoría de protección : RT I
- Normas :
- UL 508
- IEC 61810-1
- CSA C22.2 No 14
- Certificaciones de producto :
- RoHS
- UL
- EAC
- REACH
- CSA
- CE
- China RoHS
- Grado de contaminación : 2
- Categoría de sobretensión : III
- Temperatura ambiente de almacenamiento : -40…85 °C
- Temperatura ambiente de funcionamiento : -40…70 °C
- Humedad relativa : 10…85%
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
