Descripción

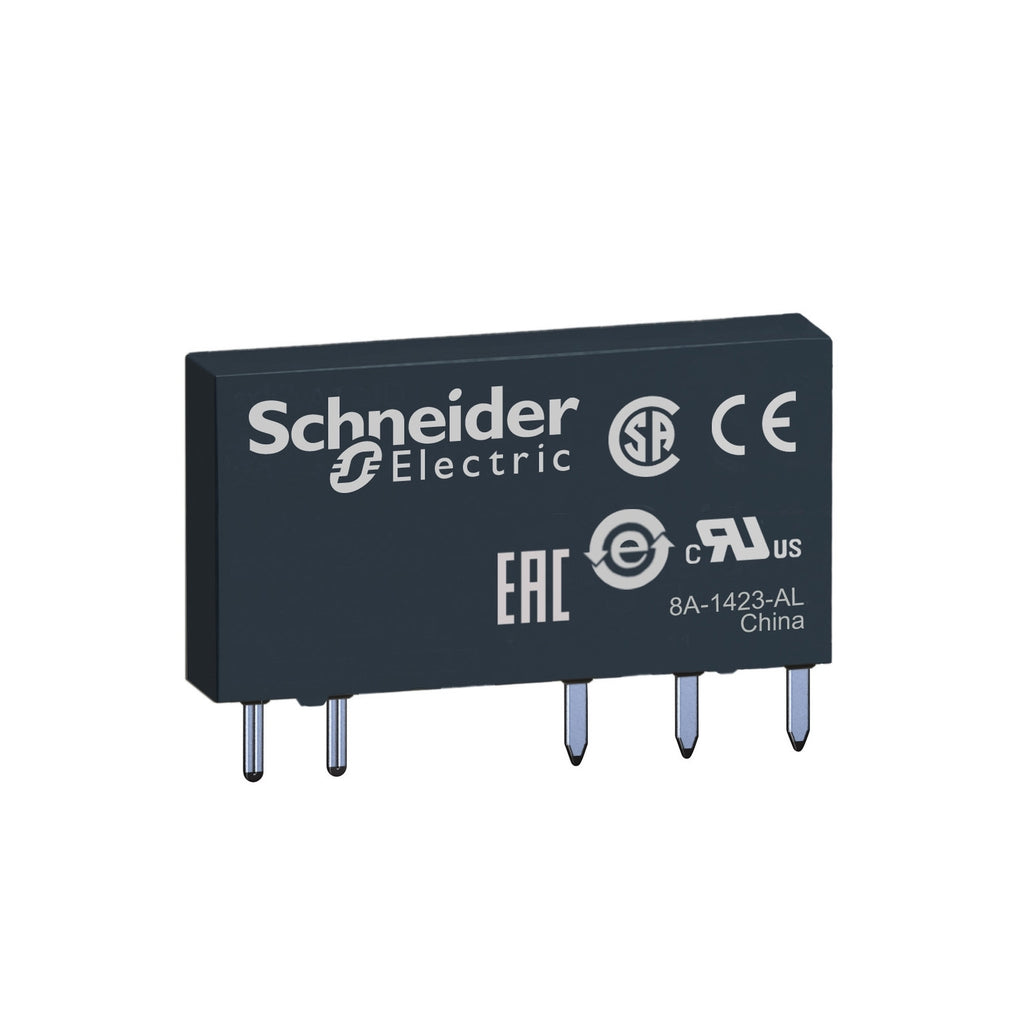

Los relés RSL son interruptores que permiten que la corriente fluya a través de ellos en un circuito y pueden encender/apagar una corriente en un segundo circuito.
Proporcionan soluciones compactas para requisitos de relé de uso general. Con solo 6 mm de ancho, el Zelio RSL libera valioso espacio en el panel.
Está diseñado para constructores de paneles, automatización industrial, energía, aplicaciones de gestión, transportadores y máquinas de ensamblaje. Los accesorios opcionales incluyen puente de bus y etiquetas de impresión para facilitar el cableado paralelo y proporcionar una identificación rápida.
Los relés también se pueden obtener de forma individual para reemplazar productos desgastados y competitivos.
Beneficios
- Fácil de instalar
- Fácil de reemplazar
- Ahorra espacio
Especificaciones
Principal
- Gama de producto : Zelio Relay
- Nombre de serie : Rele enchufable tipo interfaz
- Tipo de producto : Reles de conexión
- Nombre corto del dispositivo : RSL
- Tipo y composición de contactos : 1 NANC
- Funcionamiento de contacto : Estándar
- Tensión del circuito de control [Uc] : 24 VDC
- Corriente térmica nominal : 6 A en -40…55 °C
- LED de estado : Sin
- Tipo de control : Sin pulsador
Complementario
- Forma del pin : Plano (tipel PCB)
- Resistencia media : 3390 Ohm en 23 °C +/- 15 %
- Límites tensión de funcionamiento nominal :
- 18...33.6 VDC
- Tensión asignada de aislamiento [Ui] : 277 V
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV
- Material de contactos : Aleación de plata (AgSnO2)
- Corriente asignada de empleo : 6 A - AC-1/DC-1
- Corriente mínima de conmutación : 10 mA
- Tensión máxima de conmutación : 277 V
- Minimum switching voltage : 12 V
- Capacidad de conmutación máxima :
- 1500 VA
- 50 W
- Capacidad de conmutación mínima : 120 mW
- Tasa de funcionamiento :
- <= 360 cycles/hour en carga
- <= 18000 cycles/hour sin carga
- Endurancia mecánica : 10000000 ciclos
- Durabilidad eléctrica : 60000 ciclos, 6 A en 250 V, AC-1 C/A
- Duración de maniobra :
- 5 ms restablecer
- 12 ms
- Categoría de protección : RT III
- Niveles de ensayo : Nivel A
- Posición de funcionamiento : Cualquier posición
- Anchura : 5 mm
- Altura : 28 mm
- Profundidad : 18.5 mm
- Descripción terminales ISO n°1 :
- (11-12-14)OC
- (A1-A2)CO
- Peso del producto : 0.0054 kg
- Consumo medio en W : 0.17 W
- 9 mm triángulo inserto macho : >= 0,05 Uc
- Datos de fiabilidad de seguridad B10d = 60000
- Tipo de montaje : Socket or PCB
Entorno
- Fuerza dieléctrica :
- 1000 VAC entre contactos
- 4000 VAC entre bobina y contacto
- Normas :
- CSA C22.2 No 14
- EN/IEC 61810-1
- UL 508
- Certificaciones de producto :
- CSA
- UL
- EAC
- Temperatura ambiente de almacenamiento : -40...70 °C
- Resistencia a las vibraciones : +/- 1 mm (f = 10…55 Hz)
- Grado de protección IP : IP40
- Resistencia a los choques :
- 5 gn (duración 11 ms) para sin funcionamiento
- 5 gn (duración 11 ms) para en funcionamiento
- Temperatura ambiente de funcionamiento : -40…55 °C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
