Descripción

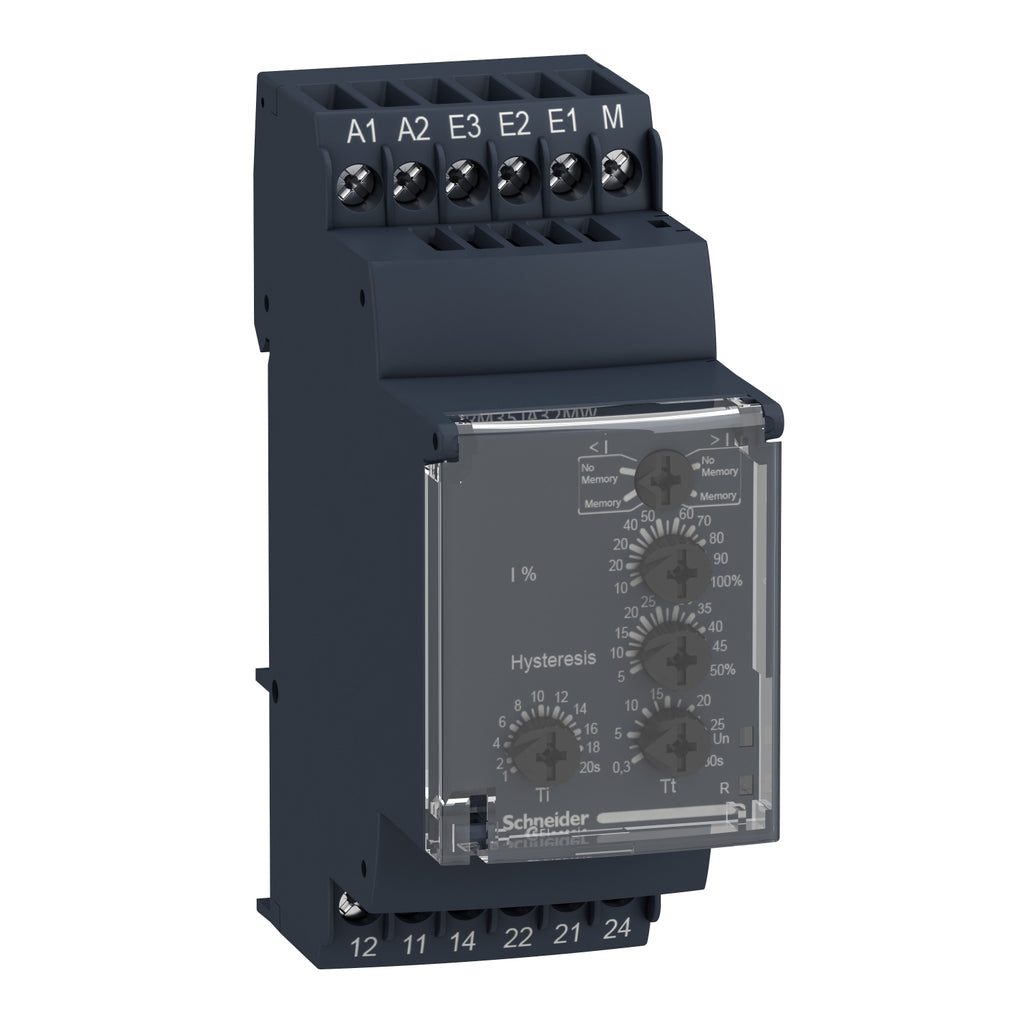

Relé de control de corriente Zelio RM35 con detección de sobreintensidad o subintensidad de corriente para asegurar que su equipo esté alimentado correctamente.
- Reconocen automáticamente la forma de la señal continua o alterna (50 o 60 Hz)
- Si se selecciona el modo ¨con memoria¨, cuando se detecta cruce por umbral, el relé se abre tras la temporización y permanece en esa posición hasta que la fuente de poder sea apagada.
- En la puesta de tensión, una temporización de inhibición configurable (1..20s) permite inhibir los puntos (o huecos) de corriente en el arranque de los equipos.
Los relés Zelio Control permiten supervisar fuentes de alimentación para proteger los motores o otros equipos.
Especificaciones
Principal
- Gama de producto : Zelio Control
- Tipo de producto : Relés modulares de medición y control
- Tipo de relé : Reles de control corriente
- Nombre de relé : RM35JA
- Parámetros monitorizados del relé :
- Detección de sobreintesidad o intesidad baja
- Tipo de tiempo de retraso :
- Adjustable - 1...20 s, 0 + 10 % en excitación Ti
- Adjustable - 0.3...30 s, 0 + 10 % al cruzar o umbral Tt
- Capacidad de conmutación en VA : 1250 VA
- Corriente mínima de conmutación : 10 mA en 5 VDC
- Intensidad de conmutación máxima : 5 A AC/DC
- Consumo de potencia en VA : 3.5 VA AC
- Rango de medida :
- 0,15-1,5 A terminal. E1-M
- 0,5-5 A terminal. E2-M
- 1,5-15 A terminal. E3-M
- 150 mA...15 A corriente
- Categoría de utilización :
- AC-12
- AC-13
- AC-14
- AC-15
- DC-12
- DC-13
- DC-14
Complementario
- Tiempo de rearme : 1500 ms temporiz.
- Tensión máxima de conmutación : 250 VAC/DC
- Tensión de alimentación asignada [Us] :
- 24...240 VAC/DC 50/60 Hz +/- 10 %
- Límites de tensión de alimentación : 20.4…264 VAC/DC
- Límites de tensión del circuito de control : - 15 % + 10 % Un
- Consumo de energía en W : 0.6 W DC
- Frecuencia del circuito de control : 40...70 Hz +/- 10 %
- Resistencia entre terminales :
- 0.005 Ohm en terminal. E3-M
- 0.015 Ohm en terminal. E2-M
- 0.05 Ohm en terminal. E1-M
- Frecuencia del circuito de control : 50...60 Hz +/- 10 %
- Contactos de salida : 2 NANC
- Corriente de salida nominal : 5 A
- Retardo a la conexión : 0.3 s
- Precisión de medida : +/- 10 % del valor de escala completa
- Precisión de repetición :
- +/- 0,5 % para circuito medición y entrada
- +/- 0,2 % para temporiz.
- Error de medida :
- 0,05 %/°C con variación temperatura
- 1 por voltio sobre rango completo con variación tensión
- Polaridad : No DC
- Regulación de sensibilidad : 10...100 %
- Categoría de sobretensión : III
- Resistencia de aislamiento :
- > 500 MOhm en 500 VDC entre suministro y la salida de relé
- > 500 MOhm en 500 VDC entre la medición y la salida de relé
- > 1 MOhm en 500 VDC entre suministro y medidas
- > 500 MOhm en 500 VDC entre suministro y la salida de relé
- > 500 MOhm en 500 VDC entre la medición y la salida de relé
- > 1 MOhm en 500 VDC entre suministro y medidas
- Aislamiento : 250 V
- Posición de funcionamiento : Cualquier posición sin
- Conexiones - terminales :
- Terminales de tornillo, 1 x 0,5...1 x 4 mm² - AWG 20...AWG 11 sólido sin terminal
- Terminales de tornillo, 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14 sólido sin terminal
- Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - AWG 24...AWG 12 Flexible con terminal
- Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² - AWG 24...AWG 16 Flexible con terminal
- Par de apriete : 0.6…1 N.m
- Material de carcasa : Plástico autoextinguible
- Señalizaciones en local :
- Relay ON , LED - amarillo
- Encendido, LED - verde
- Soporte de montaje : Carril DIN simétrico de 35 mm
- Endurancia eléctrica : 10000 ciclos
- Endurancia mecánica : 30000000 ciclos
- Datos de fiabilidad de seguridad :
- B10d = 270000
- MTTFd = 296.8 años
- Material de contactos : Sin cadmio
- Anchura : 35 mm
- Peso del producto : 0.13 kg
Entorno
- Inmunizado a microcortes : 50 ms
- Normas : EN/IEC 60255-6
- Certificaciones de producto :
- GL
- UL
- GOST
- C-Tick
- CSA
- Temperatura ambiente de almacenamiento : -40…70 °C
- Temperatura ambiente de funcionamiento : -20…50 °C
- Humedad relativa : 95 % en 55 °C
- Resistencia a las vibraciones :
- 0,35 mm (f = 5…57.6 Hz)
- 1 gn (f = 57.6…150 Hz)
- Resistencia a los choques :
- 15 gn para 11 ms
- Grado de protección IP :
- IP20 - XBT G
- IP30 - Caja
- Grado de contaminación : 3
- Onda de choque no disipada : 4 kV
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
