Descripción

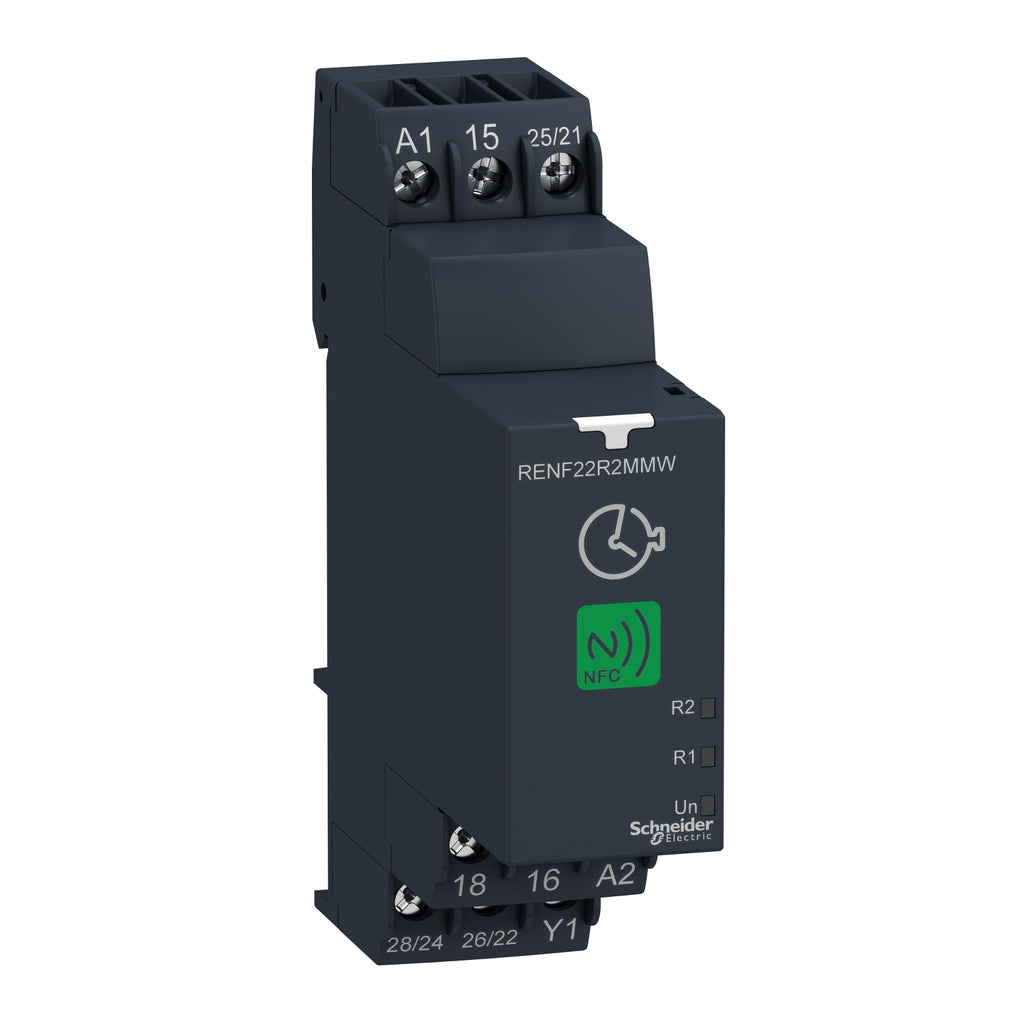

Relés Zelio Time sirven para crear ciclos de sistema automatizados, lógicos, cableados y simples ,o para complementar controladores programables industriales.
Es ideal para aplicaciones que requieren un ajuste frecuente y sencillo de los ciclos.
Especificaciones
Principal
- Gama de producto : Zelio Time
- Tipo de producto : Rele temporizador modular
- Tipo de salida digital : Relé
- Nombre corto del dispositivo : RENF22
- Supported OS : Android
- Versión de software : V4.4 and above
- App for product : Zelio NFC
Complementario
- Tipo de contactos y composición :
- 2 C/O cont. tempor. sin cadmio
- 1 C/O cotacto instantáneo o temporiz. sin cadm
- Tipo de tiempo de retraso :
- TT
- Ak
- Ah
- Di
- Pt
- H
- At
- Dt
- Ad
- A
- Qt
- N
- Li
- L
- Qtt
- O
- Ht
- Lit
- C
- Lt
- W
- TI
- P
- AC
- Dit
- B
- D
- Bw
- Rango de temporización :
- 0.1s...999 h
- Compatibilidad del producto : NFC enabled mobile device
- Tensión de alimentación asignada [Us] :
- 24...240 V AC/DC 50/60 Hz
- Release input voltage : <= 2.4 V
- Rango de tensiones : 0,85...1,1 Us
- Maximum RF power transmitter : 0.0002 mW
- NFC operating frequency : 13.56 MHz
- Frecuencia de alimentación : 50...60 Hz +/- 5 %
- Conexiones - terminales :
- Terminales de tornillo 1 x 0.5...1 x 3.3 mm² AWG 20...AWG 12 sólido sin terminal
- Terminales de tornillo 2 x 0.5...2 x 2.5 mm² AWG 20...AWG 14 sólido sin terminal
- Terminales de tornillo 1 x 0,2...1 x 2,5 mm² AWG 24...AWG 14 Flexible con terminal
- Terminales de tornillo 2 x 0,2...2 x 1,5 mm² AWG 24...AWG 16 Flexible con terminal
- Par de apriete : 0.6…1 N.m
- Material de carcasa : Autoextinguible
- Precisión de repetición : +/- 0,5 %
- Variación de temperatura : +/- 0,05 %/°C
- Variación de tensión : +/-0.2 %/V
- Precisión ajuste de temporización :
- +/- 1 % para 1...999 h en 25 °C
- +/- 2 % para 1 h en 25 °C
- +/- 20 ms para 100 ms...10 s en 25 °C
- Control signal pulse width :
- 100 ms con carga en paralelo
- 60 ms sin carga
- Resistencia de aislamiento : 100 MOhm 500 VDC
- Recovery time : 120 ms en desexcitación
- Inmunidad a microcortes : 10 ms
- Consumo de potencia en VA : 3 VA 240 VAC
- Consumo de energía en W :
- 1.5 W 240 VDC
- 0.6 W 24 VDC
- Capacidad de conmutación en VA : 2000 VA
- Corriente mínima de conmutación : 10 mA 5 VDC
- Corriente conmutación máxima : 8 A
- Tensión máxima de conmutación 250 VAC
- Durabilidad eléctrica :
- 100000 ciclos 8 A 250 V AC-1
- Endurancia mecánica : 10000000 ciclos
- Rated impulse withstand voltage : 5 kV 1.2…50 µs
- Power on delay : 100 ms
- Distancia de desplazamiento : 4 kV/3
- Categoría de sobretensión : 3
- Datos de fiabilidad de seguridad :
- MTTFd = 227.5 años
- Posición de montaje : Cualquier posición
- Soporte de montaje : Carril DIN de 35 mm
- LED de estado :
- Un, verde LED fijo) para encendido
- R1, ámbar LED fijo) para relay energised
- R2, ámbar LED fijo) para relay energised
- Pairing, verde LED fijo) para communication status
- Un, verde LED fast blinking) para diagnosis mode
- R1, ámbar LED blinking ((*))) para timing in progress
- R2, ámbar LED blinking ((*))) para timing in progress
- Maximum communication distance : 10 mm
- Tiempo de respuesta : 2 s
- Anchura : 22.5 mm
- Peso del producto : 0.0904 kg
Entorno
- Fuerza dieléctrica :
- 2.5 kV 1 mA/1 minuto 50 Hz between relay output and power supply , basic insulation
- Normas :
- EN 61000-6-1
- EN 61000-6-2
- EN 61000-6-4
- EN 61812-1
- EN 61000-6-3
- Directivas
- 2014/35 / EU - directiva de bajo voltaje
- 2014/53/EU - radio equipment directive
- 2014/30 / EU - compatibilidad electromagnética
- Certificaciones de producto
- CE
- CSA
- KC
- UL
- CCC
- EAC
- DNV-GL
- Temperatura ambiente de funcionamiento : -20…60 °C
- Temperatura ambiente de almacenamiento : -40...70 °C
- Grado de protección IP :
- Carcasa IP40
- Frontal IP50
- Terminales IP20
- Grado de contaminación : 3
- Resistencia a las vibraciones : 20 m/s² 10…150 Hz
- Resistencia a los choques :
- 15 gn sin funcionamiento 11 ms
- 5 gn en funcionamiento 11 ms
- Humedad relativa : 95 % 25…55 °C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
