Especificaciones
Principal
- Gama : EasyLogic

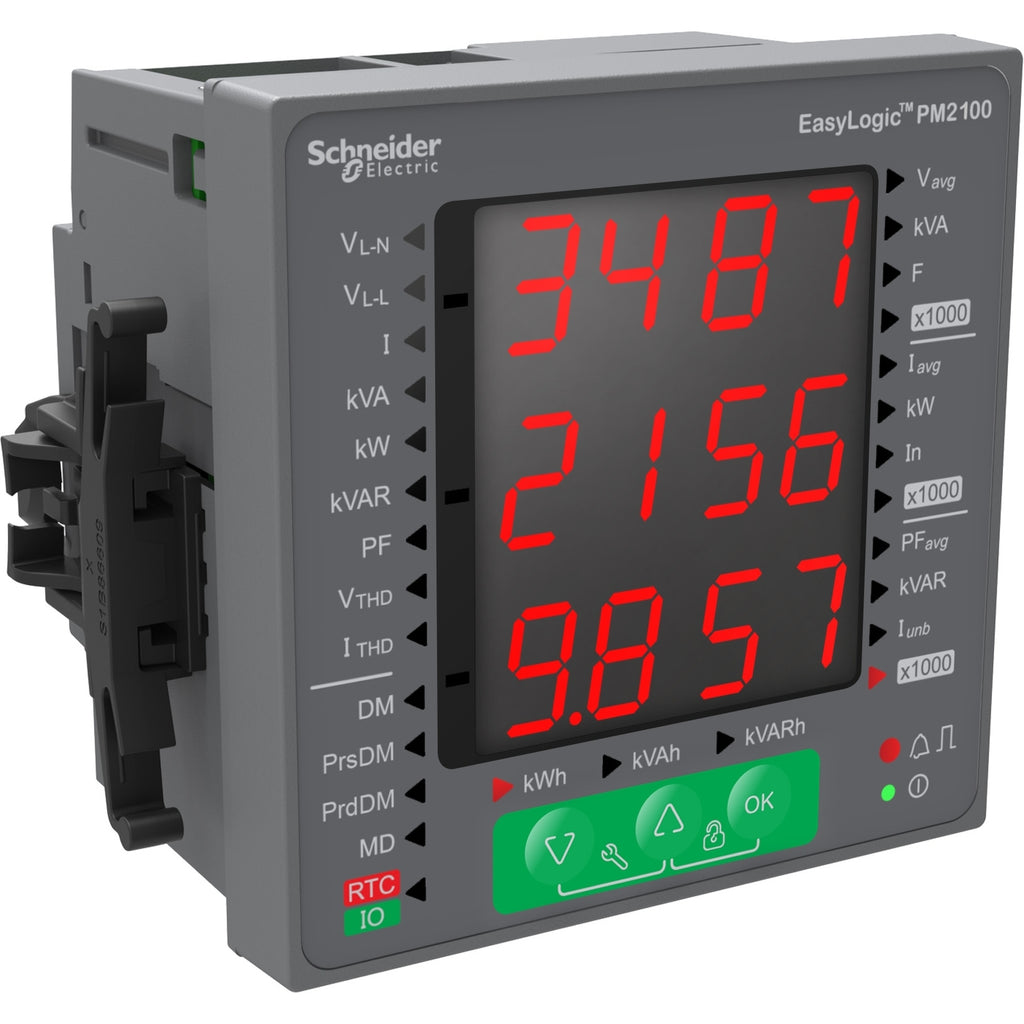

- Nombre del producto : EasyLogic PM2100
- Nombre corto del dispositivo : PM2120
- Tipo de producto : Medidor de energía
Complementario
- Aplicación de dispositivo :
- Facturación sub
Monitoreo de potencia - Análisis de calidad de energía :
- Distorsión armónica total
Hasta armónico 15 - Tipo de medición :
- Potencia aparente min/max, total
Potencia activa y reactiva min/max, total
Corriente min/max, media
Tensión min/max, media
Frecuencia min/max, media
Distorsión armónica total THD (I) por fase
Distorsión armónica de tensión total THD(U) por fase
Factor de potencia min/max, media
Energía aparente total
Energía activa y reactiva total - Tipo de medición :
- Corriente I, I1, I2, I3
Potencia de pico demandada PM, QM, SM
Energía activa, reactiva y aparente activa (firmado, de cuatro cuadrantes)
Pico de demanda de corrente
Potencia activa P, P1, P2, P3
Corriente neutral calculada
Voltaje U, U21, U32, U13, V, V1, V2, V3
Corriente de desequilibrio
Potencia reactiva Q, Q1, Q2, Q3
Potencia demandada P, Q, S
Potencia aparente S, S1, S2, S3 - Clase de precisión :
- Energía activa clase 1 acorde a IEC 62053-21
Clase 1 energía reactiva acorde a IEC 62053-24
Clase 5 distorsión armónica (I THD y U THD) - Precisión de medida :
- Potencia aparente +/- 1%
Energía activa +/- 1%
Energía reactiva +/- 1%
Potencia activa +/- 1%
Tensión +/- 0,5%
Factor de potencia +/- 0.01
Corriente +/- 0,5%
Frecuencia +/- 0.05% - Corriente de medición : 5…6000 mA
- Tensión de medida :
- 35…480 VAC 50/60 Hz entre fases
20…277 VAC 50/60 Hz entre fase y neutro
480…999000 VAC 50/60 Hz con VT externo - Frecuencia : 45…65 Hz
- Tensión nominal de alimentación [Us] :
- 44...277 VAC 45-65 Hz +/- 10 %
44...277 VDC +/- 10 % - Frecuencia de red : 50/60 Hz
- Señalizaciones en local :
- 100 ms 120 VAC típico
400 ms 230 VAC típico
50 ms 125 VDC típico - Corriente nominal [In] :
- 1 A
5 A - Consumo máximo de energía en VA : 6 VA a 277 VAC
- Consumo de energía en W :
- 3,3 W líneas de potencia (AC))
2 W a 277 V líneas de potencia (DC)) - Impedancia de entrada :
- corriente <= 0.3 mOhm
tensión > 5 MOhm - Inviolabilidad de los ajustes : Protegido por código de acceso
- Tipo de pantalla : LED de 7 segmentos
- Color de pantalla : Rojo
- Pantalla : 3 campos de 4 caracteres
- Dígitos de la pantalla : 12 - 14,2 mm
- Intervalos de demanda : Configurable de 1 a 60 min
- Información mostrada :
-
Corriente demandada valor anterior)
Corriente demandada valor actual)
Demanda de potencia valor anterior)
Demanda de potencia valor actual)
Tensión
Corriente
Frecuencia
Consumo de energia
Distorsión armónica
Factor de potencia
Potencia activa
Potencia aparente
Potencia reactiva
Desequilibrada en % - Tipo de control : 3 x botón
- Señalizaciones en local :
- Rojo LED señal de salida 1...9999000 pulse/ k_h (kWh, kVAh, kVARh)
Verde LED funcionamiento de módulo y comunicación integrada - Número de entradas : 0
- Número de salidas : 0
- Protocolo de puerto de comunicación :
- Modbus RTU a 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps Par/Impar o ninguna - 2 hilos 2500 V
- Soporte del puerto de comunicación : Bloque de terminales roscados RS485
- Registro de dados :
-
Sellado de tiempo
Min/max para 8 parámetros - Miembros transversales : Reloj a tiempo real
- Velocidad de muestreo : 64 muestras/ciclos
- La seguridad cibernética : Activar / desactivar puertos de comunicación
- Servicio de comunicación : Supervisión remota
- Certificaciones de producto :
-
CE acorde a IEC 61010-1
CULus acorde a UL 61010-1
CULus acorde a CSA C22.2 No 61010-1
RCM
EAC
C-Tick - Modo de montaje : Enganchable
- Posición de montaje : Vertical
- Soporte de montaje : Marco
- Equipo suministrado : 1 x guia de instalación
- Categoría de medición :
-
Categoría III 480 V
Categoría II 480…600 V - Clase de aislamien eléctrico :
- Aislamiento doble
Clase II - Resistencia a las llamas : V-0 acorde a UL 94
- Conexiones - terminales :
- Transformador de corriente conexión de tornillo parte inferior) 6
Entradas de tensión conexión de tornillo arriba) 4 - Material : Policarbonato
- Anchura : 96 mm
- Profundidad :
-
Total 76,09 mm
Incuerporar 61,64 mm - Altura : 96 mm
- Peso del producto : 300 g
- Código de compatibilidad : PM2120
Entorno
- Vida : 7 años
- Grado de protección IP :
- Parte frontal IP54 acorde a IEC 60529
Cuerpo IP30 acorde a IEC 60529 - Humedad relativa : 5…95 % a 50 °C
- Grado de contaminación : 2
- Temperatura ambiente de funcionamiento : -10…60 °C
- Temperatura ambiente de almacenamiento : -25…70 °C
- Altitud máxima de funcionamiento : <= 2000 m
- Compatibilidad electromagnética :
- Descarga electroestática acorde a IEC 61000-4-2
Prueba de inmunidad de campo electromagnético de radiofrecuencia radiada acorde a IEC 61000-4-3
Prueba de inmunidad a ráfagas / transitorios eléctricos rápidos acorde a IEC 61000-4-4
Prueba de inmunidad a sobretensión acorde a IEC 61000-4-5
Perturbaciones de RF conducidas acorde a IEC 61000-4-6
Campo magnético a frecuencia eléctrica acorde a IEC 61000-4-8
Prueba de inmunidad de caídas e interrupciones de voltaje acorde a IEC 61000-4-11
Testes de emissão acorde a FCC parte 15 clase A - Categoría de sobretensión : III
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directiva RoHS UE : Conforme
- Sin mercurio : Sí
