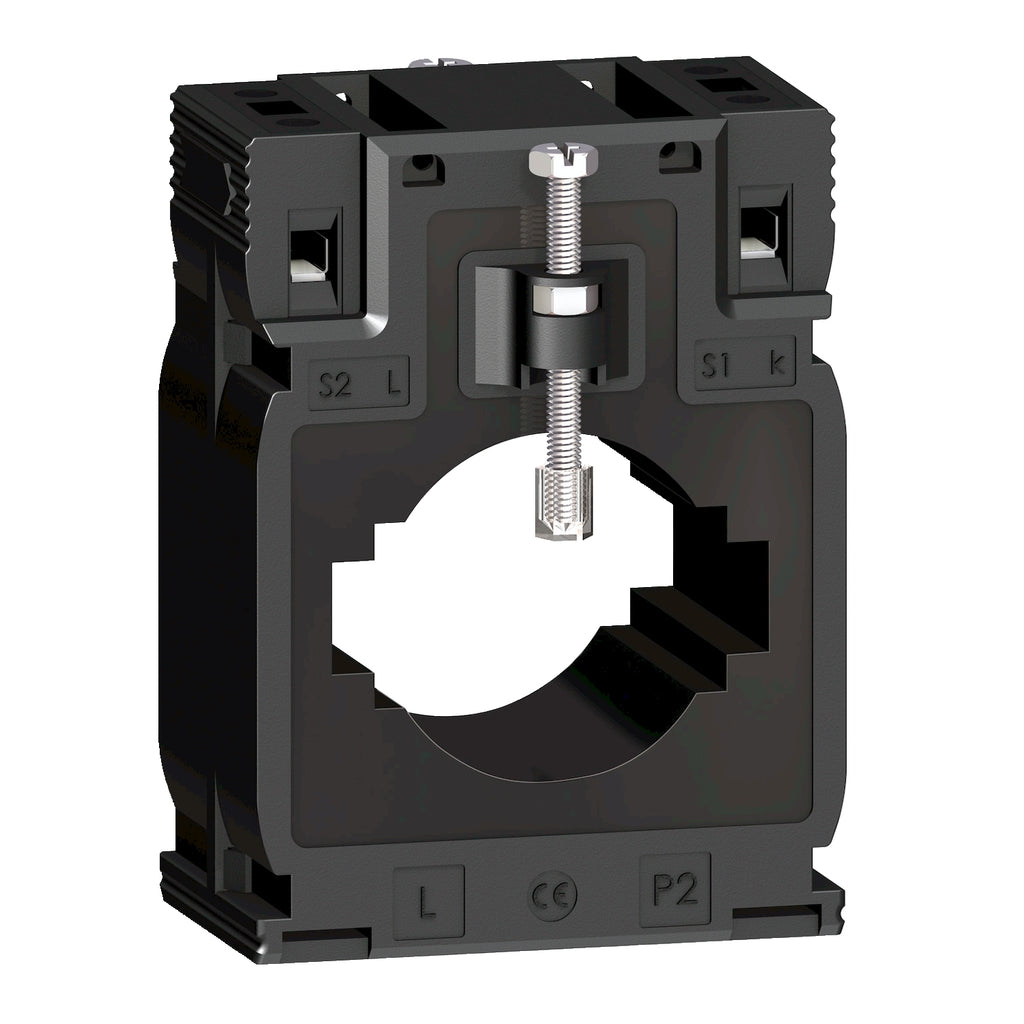

Transformador de Corriente 600A y Corriente Secundario 5A, con Forma Interna Tipo MD para Diámetro del Cable ⌀40mm de Marca Schneider de Linea Powerlogic (METSECT5MD060) de Dimensiones externas 70x95x45mm y de la barra 12x50mm - 20x40mm.

Transformador de Corriente - 600-5A - Tipo MD - Cable ⌀40mm - METSECT5MD060 - SCHNEIDER

  • En oferta
  • S/. 0.00

Síguenos en LinkedIn
Aquí compras en un distribuidor autorizado

Descripción

Los transformadores de corriente núcleo cerrado de Powerlogic garantizan una fiable medida para la aplicación de medición de la energía, con relación IP/5A entregan en el secundario una corriente de 0 a 5 A que es proporcional a la corriente medida en el primario. Se utiliza en combinación con instrumentos de medición como amperímetros, medidores de kilovatios-hora, unidades de medición, relés de control, etc.

Beneficios

  1. Es seguro debido a cubierta aislante sellable.
  2. Es fácil de instalar en riel DIN simétrico, en placa de montaje.

Especificaciones

Principal

  • Gama : PowerLogic
  • Nombre del producto : TI
  • Tipo de producto : Transformador de corriente
  • Corriente del secundario : 5 A
  • Clase de precisión :
      • Clase 0,5 en 6 VA
      • Clase 1 en 8 VA
  • Corriente nominal [In] : 600 A

Complementario

  • Tipo de transformador de corriente : Tropicalizado para barra de distribución y cable
  • Relación de transformación del trafo : 600/5
  • Corriente térmica convencional [Ith] : 36 kA
  • Corriente nominal dinámica : 2.5 Ith
  • Fator de seguridad : 5
  • Tensión asignada de empleo [Ue] : < 720 VAC 50/60 Hz
  • Tensión asignada de aislamiento [Ui] : 3 kV
  • Tipo de montaje :
      • Mediante tornillos
      • Ajustable en clip
      • Tornillo de bloqueo aislado
  • Tipo de montaje
      • Canalización
      • Placa de montaje
      • Carril DIN
  • Anchura :
    • Exterior - 70 mm
    • Interior - - mm
  • Altura :
    • Exterior - 95 mm
    • Interior - - mm
  • Profundidad :
      • Frame - 45 mm
      • Total - 65 mm
  • Diámetro : 40 mm
  • Peso del producto : 0.349 kg
  • Tensión asignada de resistencia a los choques [Uimp] : 3 kV
  • Clase de aislamiento eléctrico : Clase B
  • Diámetro exterior del cable : Ø 40 mm
  • Apertura de barras :
    • 50.5 x 12.5
      40.5 x 20.5
  • Sellado : Sin

Entorno

  • Normas :
    • VDE 0414
      IEC 61869-2
  • Certificaciones de producto :
    • CE
    • EAC
  • Grado de protección IP : IP20
  • Humedad relativa : 0…95 %
  • Temperatura ambiente de funcionamiento : - 25…60 °C

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Conforme con REACh sin SVHC : Sí
  • Directiva RoHS UE : Conforme
