Descripción
Utilizado en puntos de distribución clave y cargas sensibles, los analizadores de redes ofrecen una funcionalidad sin igual que incluye un análisis avanzado de calidad de energía combinado con precisión de medidas, varias opciones de comunicación, compatibilidad con la web y funciones de control. Es posible la integración de estos analizadores de redes con el software Power Monitoring Expert o compartir los datos con otros sistemas SCADA existentes mediante varios canales y protocolos de comunicación
Especificaciones
Principal
- Gama : PowerLogic

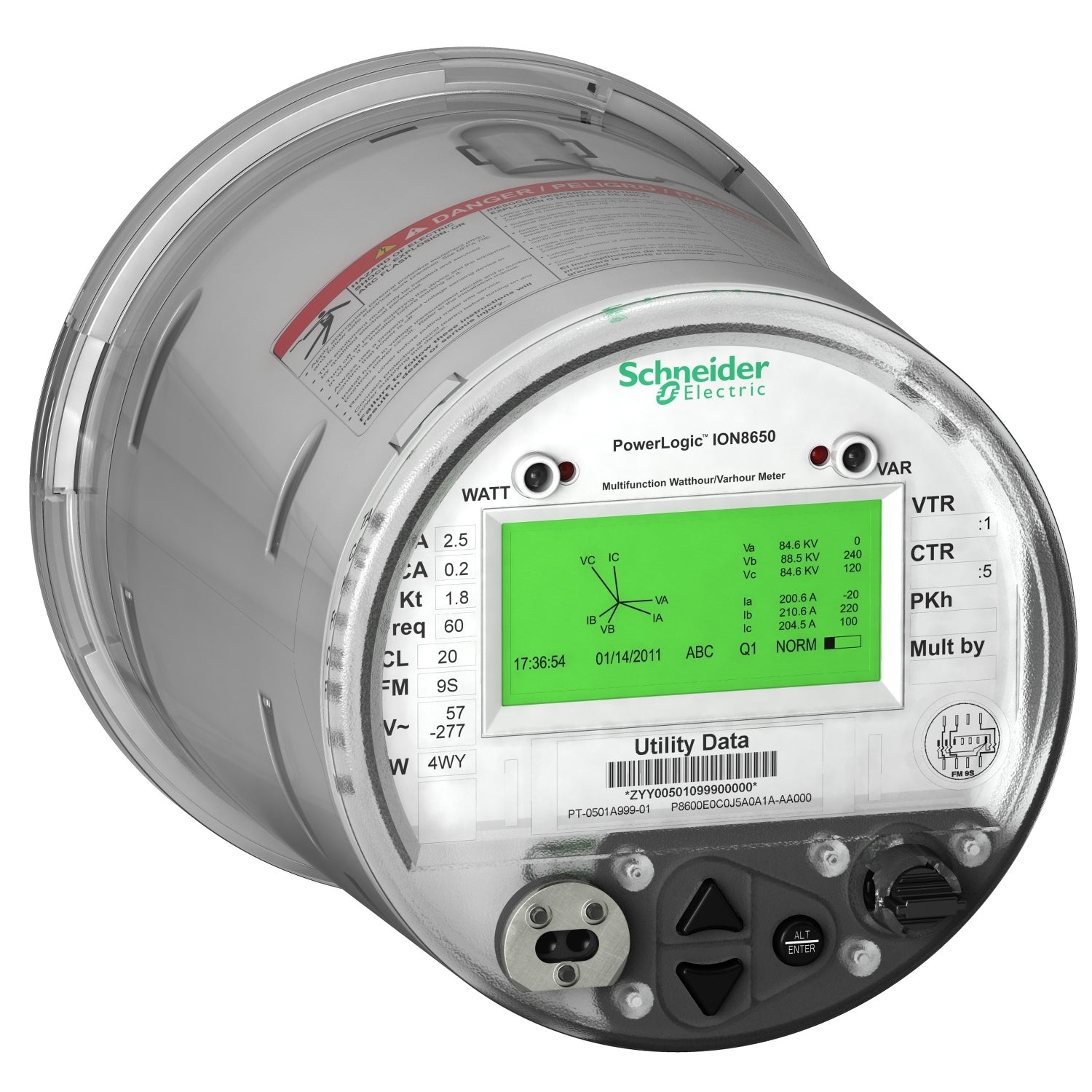

- Nombre corto del dispositivo : ION8650A
- Tipo de producto : Medidor de calidad de potencia y energía
Complementario
- Análisis de calidad de energía :
- transient capture
- índice de armónico
- detección huecos y picos
- captura de onda de corriente
- programabilidad (funciones lógica y matemática)
- Hasta armónico 63
- medición de la calidad de la potencia
- Aplicación del dispositivo :
- Totalización y impulso de energía
- Corrección del transformador del instrumento
- Medición de la tarifa
- Reducción de la carga
- Cogeneración y supervisión de PIE (Productor Independiente de Energía)
- Demanda y control del factor de potencia
- Control y supervisión del equipo
- Tipo de medición :
- Corriente
- Tensión
- Frecuencia
- Potencia aparente total
- Factor de potencia total
- Potencia aparente por fase
- Factor de potencia por fase
- Potencia activa total
- Potencia activa por fase
- Potencia reactiva total
- Potencia reactiva por fase
- Supply voltage :
- 120...277 VAC 47...63 Hz
- 65...120 VAC 47...63 Hz
- 80...160 VDC
- Frecuencia de red : 60 Hz
- Estándar de salida : Americano
- Corriente nominal [In] :
- 1 A
- 5 A
- 2 A
- Type of network :
- 3P + N
- 3P
- 1P + N
- Consumo de potencia en VA : 24 VA
- Tipo de pantalla : FSTN transflective LCD
- Maximum power consumption in VA : 33 VA
- Formulario de designación :
- 9S de 3 elementos 4
- 36S de 2 elementos y 1/2 4
- 29S de 2 elementos y 1/2 4
- Velocidad de muestreo : 1024 muestras/ciclo
- Corriente de medición : 0.001…24 A
- Input type :
- corriente 0.01...20 A (impedancia 0.05 Ohm)
- Tensión de medida :
- 57…277 VAC fase a neutro
- 100…480 VAC fase a fase
- Número de entradas : 0
- Precisión de medida :
- Corriente 0.1 %
- Tensión 0.1 %
- Potencia 0.1 %
- Factor de potencia 0.1 %
- Frecuencia 0.001 Hz
- Energía 0.1 %
- Clase de precisión :
- Clase 0,2S energía
- Clase 0.2 energía
- Clase 0,2S energía
- Número de salidas : 2 pulso
- Protocolo de puerto de comunicaciones :
- DNP3 en 300...115200 baudios
- ION en 300...115200 baudios
- Ansi C12.18 en <= 19200 baudios
- IEC 61850 ed. 2 en 10/100 Mbit/s
- TCP/IP en 10/100 Mbit/s
- DLMS en 300...115200 baudios
- Modbus en 57600 bauds
- DNP3 en 10/100 Mbit/s
- ION en 10/100 Mbit/s
- Modbus RTU, esclavo en 300...115200 baudios
- Modbus TCP, esclavo en 10/100 Mbit/s
- EtherGate
- Soporte del puerto de comunicación :
- RJ45, Ethernet
- SUB-D 9, RS485/RS232
- Bloco terminal, RS485
- Infrarrojos
- Protocolo de sincronización de tiempo :
- IRIG-B
- GPS: Truetime/Datum
- Registro de dados :
- Registros armónicos
- Revenue logs
- Historical logs
- Alarmes
- Registro de picos y huecos de tensión
- Transient logs
- Registros de dados
- Sincronización GPS
- Velocidad de transmisión :
- 10/100 Mbit/s
- 300...115200 baudios
- 57600 bauds
- <= 19200 baudios
- Capacidad de memoria : 128 MB
- Servicios web :
- Servidor web
- Robust security logs
- Port addressing user designed
- Notificación de alarma por correo electrónico
- Servicio Ethernet :
- Habilitar / deshabilitar los puertos serie
- Enable/disable Ethernet protocols
- SNMP-Traps e SYSLOG
- Inviolabilidad de los ajustes : Protegido por código de acceso
- Código de compatibilidad : ION8650A
Entorno
- Compatibilidad electromagnética :
- Prueba de inmunidad oscilatoria/ráfagas eléctrica
- Descarga electroestática
- Susceptibilidad frente a campos electromagnéticos
- Pruebade inmunidad de ondas de choque 1,2/50 µs
- Emisiones conducidas e irradiadasB
- Tipo de montaje : Con montaje en el conector
- Soporte de montaje : Puerta envolv.
- Tipo de instalación : Instalación interior
- Categoría de sobretensión : III
- Grado de protección IP :
- Negro, IP65
- Frontal, IP51
- Humedad relativa : 5…95 %
- Grado de contaminación : 2
- Temperatura ambiente de funcionamiento : -40…85 °C
- Temperatura ambiente de almacenamiento : -40…85 °C
- Altitud máxima de funcionamiento : 0...3000 m
- Normas :
- IEC 61010
- IEC 62052-11
- Anchura : 178 mm
- Profundidad : 237 mm
- Altura : 178 mm
- Peso del producto : 7 kg
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Directiva RoHS UE : Conforme
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
