Especificaciones
Principal
- Gama de producto :
- TeSys K
- Rele de control TeSys K
- Gama : TeSys
- Nombre corto del dispositivo : LA1

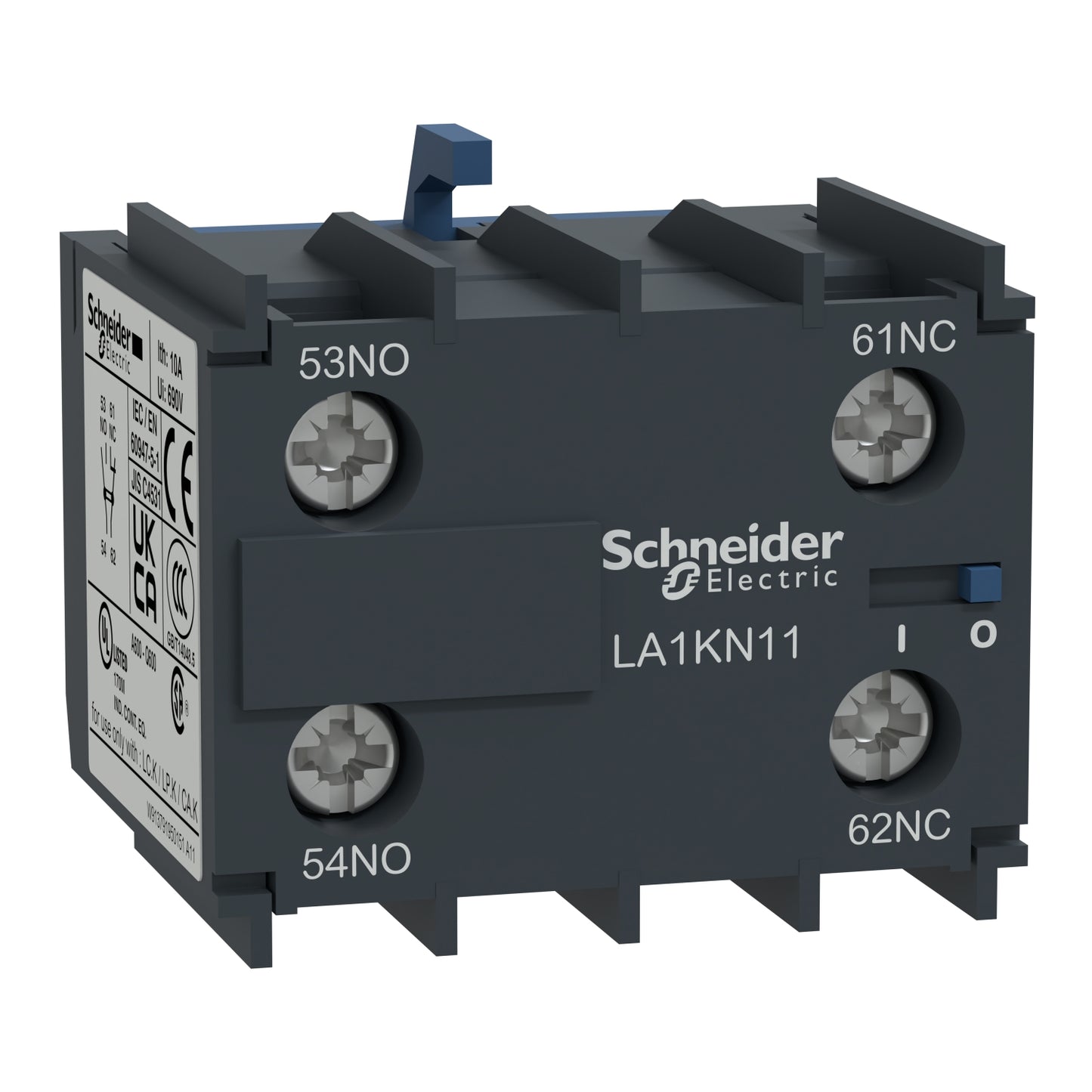

- Tipo de producto : Bloque de contactos auxiliares
- Funcionamiento contactos auxiliares : Instantáneo
- Composición de los polos de contacto : 1 NA + 1 NC
- Conexiones - terminales :
- Terminales de fijación por tornillo 1 cable(s) 0.34…1.5 mm²Flexible con
- Terminales de fijación por tornillo 1 cable(s) 0.75…4 mm²Flexible sin extremidad de cable
- Terminales de fijación por tornillo 1 cable(s) 1.5…4 mm²sólido
- Terminales de fijación por tornillo 2 cable(s) 0.34…1.5 mm²Flexible con
- Terminales de fijación por tornillo 2 cable(s) 0.75…4 mm²Flexible sin extremidad de cable
- Terminales de fijación por tornillo 2 cable(s) 1.5…4 mm²sólido
Complementario
- Ubicación de montaje : Frontal
- Tensión asignada de aislamiento [Ui] : 690 V
- Tensión asignada de empleo [Ue] : <= 690 VAC <= 400 Hz
- Corriente térmica convencional [Ith] : 10 A en <50 °C
- Irms poder de conexión nominal : 110 A en <= 690 VAC
- Rango temporal admisible :
- 80 A 1s
- 60 A 500 ms
- 110 A 100 ms
- Fusible asociado :
- 10 A gG en <= 690 V
- 10 A gG en <= 690 V
- Corriente mínima de conmutación : 5 mA
- Tensión mínima de conmutación : 17 V
- Distancia de no superposición : 0.5 mm
- Resistencia de aislamiento : > 10 MOhm para circuito de control
- Par de apriete :
- 1.3 N.m - en terminales de fijación por tornillo - con destornillador Philips nº 2
- Profundidad : 35 mm
- Peso del producto : 0.045 kg
Entorno
- Características ambientales : Ambiente normal
- Normas :
- VDE 0660
- BS 5424
- IEC 60947
- NF C 63-110
- Certificaciones de producto :
- CSA
- UL
- Grado de protección IP : 410
- Tratamiento de protección : TC
- Temperatura ambiente de funcionamiento : -25…50 °C
- Temperatura ambiente de almacenamiento : -50…80 °C
- Altitud máxima de funcionamiento : 2000 m sin
Sostenibilidad
- Conforme con REACh sin SVHC : Sí
- Directiva RoHS UE : Conforme
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
