Especificaciones
Principal

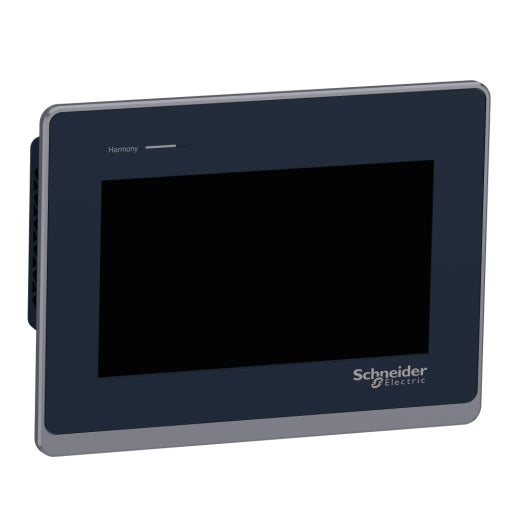

- Gama de producto : Harmony ST6 & STW6
- Tipo de producto o componente : Pantalla táctil
- Designación de software : EcoStruxure Operator Terminal Expert
- Nombre del procesador : ARM Cortex-A8
Complementario
- Tamaño de pantalla : 7 pulgadas
- Tipo de pantalla : LCD TFT color
- Color de pantalla : 17 millones de colores
- Resolución de la pantalla : 800 x 480 pixels WVGA
- Panel táctil : Resistiva analógica de un solo toque
- Vida útil de la luz posterior : 50000 horas con blanco
- Brillo : 16 niveles
- Fuente del carácter :
- ASCII
ASCII (caracteres europeos)
Chino (chino simplificado)
Japonés (ANK, kanji)
Katakana
Coreano
Taiwanés (chino tradicional) - Tensión de alimentación asignada [Us] : 24 VDC (+/- 20 %)
- Corriente de entrada : 30 A
- Señalizaciones en local :
- LED de estado verde, fijo para fuera de línea
LED de estado verde, fijo para funcionamiento
LED de estado verde, intermitente para funcionamiento
LED de estado verde, atenuado para espera
LED de estado naranja, intermitente para iniciar el software
LED de estado rojo, fijo para fuente de alimentación (encendido)
LED de estado rojo, intermitente para funcionamiento
LED de estado rojo, apagado para fuente de alimentación (APAGADO) - Consumo de potencia en W : 9 W
- Número de páginas : 200 páginas de aplicación
- Frecuencia de procesador : 800 MHz
- puerto Ethernet : 10/100BASE
- Descripción de memoria :
- Memoria del dispositivo 1 GB
Memoria de datos de usuario 128 MB
Memoria de respaldo 512 kB - Tipo de conexión integrada :
- 1 enlace serie COM1 - 1 SUB-D de 9 pines hembra - RS232C (velocidad: 2400 ... 115200 bps) inferior
1 enlace serie COM2 - RJ45 hembra - RS485 (tasa: 2400 ... 115200 bps) atrás
Enlace serial COM2 (tasa: 2400 ... 187500 bps) atrás
1 USB 2.0 tipo Abottom
1 USB 2.0 tipo micro B
2 Ethernet - Alimentación : Alimentación externa
- Reloj en tiempo real :
- Integrado 0 ... 50 ° C
Incorporado 10 ... 90% RH - Protocolos descargables :
- Modbus
Uni-TE
Protocolos de terceros - Marca del producto :
- Schneider Electric Modicon
Mitsubishi Melsec
Omron Sysmac
Rockwell Automation Allen-Bradley
Siemens Simatic - Modo de fijación :
- Con 4 tornillos, montaje el panel de 1,6 - 5 mm de espesor acorde a UL 61010-2-201
Con 4 tornillos acorde a EN 61131-2
Con 4 tornillos acorde a IEC 61000-6-2 - Material del envolvente : PC
- Material frontal : Aluminio
- Marcado : CE
- Dimensiones de corte : Dimensión de corte del panel de 190 x 135 mm
- Altura : 153 mm
- Anchura : 208 mm
- Profundidad : 45 mm
- Peso del producto : 0.8 kg
Entorno
- Inmunidad a microcortes : 5 ms
- Normas :
- EN 61000-6-4
EN 61000-6-2
EN 61131-2
UL 61010-2-201
CSA C22.2 No 61010-2-201 - Certificaciones de producto : CSA . CE
- Directivas :
- 2014/35 / EU - directiva de bajo voltaje
2014/30 / EU - compatibilidad electromagnética - Temperatura ambiente de funcionamiento : 0…50 °C
- Temperatura ambiente de almacenamiento : -20…60 °C
- Humedad relativa : 10… 90% sin condensación
- Altitud máxima de funcionamiento : 2000 m
- Grado de protección IP :
- IP20 (panel trasero) según IEC 61131-2
IP65 (panel frontal) según IEC 61131-2 - Grado de protección NEMA :
- NEMA 4 front panel (indoor use)
NEMA 13 front panel (in enclosure) - Resistencia a los choques :
- 147 m / s² para 11 ms (direcciones X, Y, Z para 3 veces) de acuerdo con EN / IEC 61131-2
- Resistencia a las vibraciones :
- +/- 3.5 mm (f = 5…9 Hz) X, Y, Z directions for 10 cycles (approx. 100 min) conforming to EN/IEC 61131-2 9.8 m/s² (f = 9…150 Hz)
- Compatibilidad electromagnética :
- Prueba de inmunidad a ráfagas / transitorios eléctricos rápidos - nivel de prueba: 2 kV (puertos de alimentación) de acuerdo con IEC 61000-4-4
Prueba de inmunidad a ráfagas / transitorios eléctricos rápidos - nivel de prueba: 1 kV (puertos de señal)
Prueba de inmunidad de descarga electroestática - nivel de prueba: 6 kV (descarga de contacto) de acuerdo con EN / IEC 61000-4-2 nivel 3
Prueba de inmunidad a descarga electrostática - nivel de prueba: 8 kV (descarga de aire)
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
