Descripción

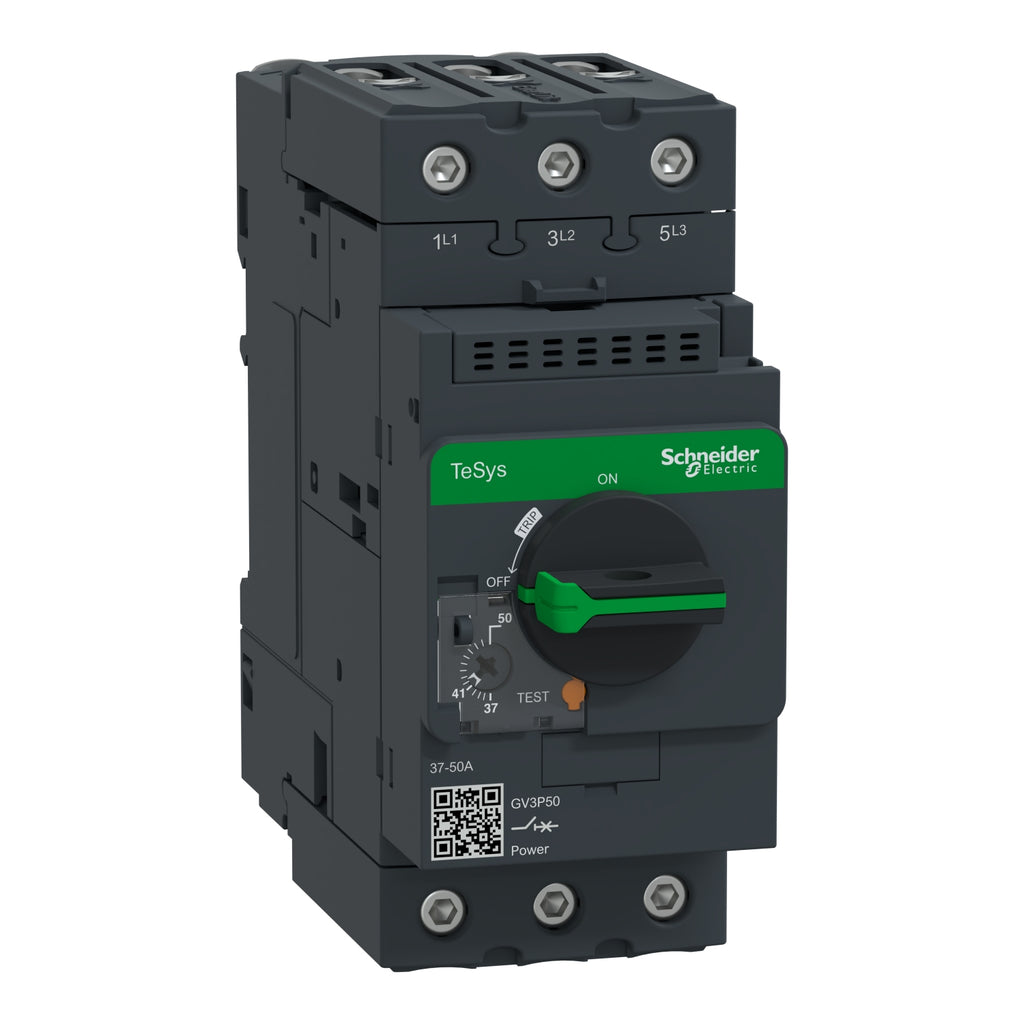

Guardamotores TeSys GV3P están diseñados específicamente para el control y protección de motores en AC 50/60Hz. Tienen sólo 55mm de ancho y se inserta fácilmente en cualquier configuración por tornillo o fijación a presión en perfiles de montaje.
Los conectores Everlink patentados proporcionan una conexión duradera (no es necesario volver a apretarlos).
Los guardamotores proporcionan protección esencial para motores en la industria, infraestructura y construcción.
Beneficios
- Fácil de seleccionar
- Fácil de instalar
- Tamaño compacto
- Diseño moderno y ergonómico
- Conexión más fuerte, segura y duradera
- Larga vida útil
- Protección total del motor
- Tiene muchos accesorios
- Respeta el medio ambiente
Especificaciones
Principal
- Gama : TeSys
- Nombre del producto : TeSys GV3
- Tipo de producto : Guardamotor
- Nombre corto del dispositivo : GV3P
- Aplicación del dispositivo : Motor
- Tecnología de unidad de disparo : Termomagnético
Complementario
- Número de polos : 3P
- Tipo de red : AC
- Categoría de utilización :
- AC-3 acorde a IEC 60947-4-1
Categoría A acorde a IEC 60947-2 - Frecuencia nominal de empleo : 50/60 Hz acorde a IEC 60947-4-1
- Modo de fijación :
- Carril DIN simétrico de 35 mm: recortado
Panel: atornillado (con 3 x tornillos M4) - Posición de funcionamiento : Cualquier posición
- Potencia del motor en kW :
-
22 kW en 400/415 VAC 50/60 Hz
30 kW en 500 VAC 50/60 Hz
45 kW en 690 VAC 50/60 Hz - Poder de corte [Icu] :
-
100 kA en 230/240 VAC 50/60 Hz acorde a IEC 60947-2
50 kA en 440 VAC 50/60 Hz acorde a IEC 60947-2
6 kA en 690 VAC 50/60 Hz acorde a IEC 60947-2
50 kA en 400/415 VAC 50/60 Hz acorde a IEC 60947-2
12 kA en 500 VAC 50/60 Hz acorde a IEC 60947-2 - Poder de corte de servicio nominal en cortocircuito [Ics] :
- 100 % en 230/240 VAC 50/60 Hz acorde a IEC 60947-2
100 % en 440 VAC 50/60 Hz acorde a IEC 60947-2
100 % en 400/415 VAC 50/60 Hz acorde a IEC 60947-2
50 % en 500 VAC 50/60 Hz acorde a IEC 60947-2
50 % en 690 VAC 50/60 Hz acorde a IEC 60947-2 - Tipo de control : Mando giratorio
- Corriente nominal [In] : 50 A
- Rango de ajuste de protección térmica : 37…50 A
- Intensidad de disparo magnético : 700 A
- Tensión nominal de empleo [Ue] : 690 VAC 50/60 Hz acorde a IEC 60947-2
- Tensión asignada de aislamiento [Ui] : 690 V AC 50/60 Hz acorde a IEC 60947-2
- Corriente térmica convencional [Ith] : 50 A acorde a IEC 60947-4-1
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV acorde a IEC 60947-2
- Potencia total disipada por polo : 8 W
- Endurancia mecánica : 50000 ciclos
- Durabilidad eléctrica : 50000 ciclos para AC-3 en 440 V In
- Tasa de funcionamiento máxima : 25 ciclos/h
- Servicio nominal : Continuo acorde a IEC 60947-4-1
- Par de apriete :
-
5 N.m en conectores de tornillo EverLink BTR para cable de 25 mm²
8 N.m en conectores de tornillo EverLink BTR para cable de 35 mm² - Apto para seccionamiento : Sí acorde a IEC 60947-1
- Sensibilidad de fallo de fase : Sí acorde a IEC 60947-4-1
- Altura : 132 mm
- Anchura : 55 mm
- Profundidad : 136 mm
- Peso del producto : 0.96 kg
Entorno
- Normas :
-
EN/IEC 60947-2
EN/IEC 60947-4-1
CSA C22.2 No 60947-4-1
UL 60947-4-1 - Certificaciones de producto :
- IECEE CB Scheme
UL
CSA
CCC
EAC
ATEX
BV
LROS (Lloyds Register of Shipping)
DNV-GL
ABS - Tratamiento de protección : TH
- Grado de protección IP : IP20 acorde a IEC 60529
- Grado de protección IK : IK09
- Temperatura ambiente de funcionamiento : -20…60 °C
- Temperatura ambiente de almacenamiento : -40…80 °C
- Resistencia al fuego : 960 °C acorde a IEC 60695-2-1
- Altitud máxima de funcionamiento : 3000 m
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
