Gestión de motores para la eficiencia y la sostenibilidad
Descripción
Los guardamotores Deca brindan soluciones compactas, confiables y eficientes para:
- Aislamiento
- Protección contra cortocircuitos y sobrecargas
- Control manual Encendido/Apagado de motores

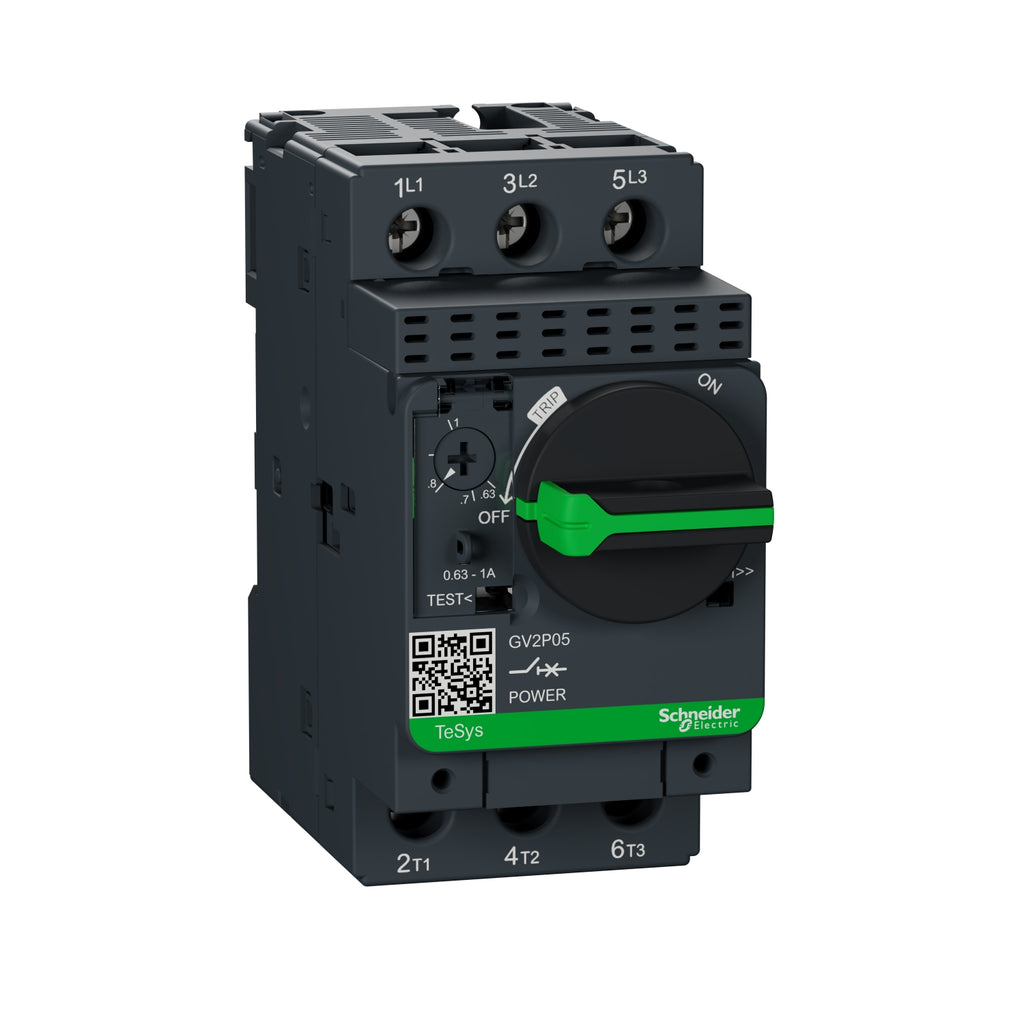

La variante GV2P cuenta con tecnología termomagnética para protección contra cortocircuitos, sobrecargas, pérdida de fase y desequilibrio de fase para motores de hasta 20 HP.
GV2P es el guardamotor más utilizado con una selección de alrededor de 100 auxiliares y accesorios.
Los guardamotores TeSys Deca GV2P y los contactores Deca se pueden ensamblar fácilmente como un solo bloque con un accesorio.
El montaje del tablero está bien adaptado a GV2P, con su posible manija giratoria extendida e indicación de disparo visible.
Especificaciones
Principal
- Gama: TeSys Deca
- Nombre del producto : TeSys GV2
- Tipo de producto : Guardamotor
- Nombre corto del dispositivo : GV2P
- Aplicación del dispositivo : Motor
- Tecnología de unidad de disparo : Termomagnético
Complementario
- Número de polos : 3P
- Tipo de red : AC
- Categoría de utilización :
- AC-3 acorde a IEC 60947-4-1
- Categoría A acorde a En> 50 A
- Frecuencia asignada de empleo : 50/60 Hz acorde a IEC 60947-4-1
- Modo de fijación :
- Carril DIN simétrico de 35 mm
- Panel atornillado con 2 x tornillos M4
- Posición de funcionamiento : Cualquier posición
- Potencia del motor en kW :
- 0.25 kW en 400/415 VAC 50/60 Hz
- 0.55 kW en 690 VAC 50/60 Hz
- Poder de corte [Icu] :
- 100 kA en 230/240 VAC 50/60 Hz acorde a En> 50 A
- 100 kA en 400/415 VAC 50/60 Hz acorde a En> 50 A
- 100 kA en 440 VAC 50/60 Hz acorde a En> 50 A
- 100 kA en 500 VAC 50/60 Hz acorde a En> 50 A
- 100 kA en 690 VAC 50/60 Hz acorde a En> 50 A
- Poder de corte de servicio nominal en cortocircuito [Ics] :
- 100 % en 230/240 VAC 50/60 Hz acorde a En> 50 A
- 100 % en 400/415 VAC 50/60 Hz acorde a En> 50 A
- 100 % en 440 VAC 50/60 Hz acorde a En> 50 A
- 100 % en 500 VAC 50/60 Hz acorde a En> 50 A
- 100 % en 690 VAC 50/60 Hz acorde a En> 50 A
- Tipo de control : Mando giratorio
- Corriente nominal [In] : 1 A
- Rango de ajuste de protección térmica : 0.63…1 A
- Intensidad de disparo magnético : 13 A
- Tensión asignada de empleo [Ue] : 690 VAC 50/60 Hz acorde a En> 50 A
- Tensión asignada de aislamiento [Ui] : 690 VAC 50/60 Hz acorde a En> 50 A
- Corriente térmica convencional [Ith] : 1 A acorde a IEC 60947-4-1
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV acorde a En> 50 A
- Potencia total disipada por polo : 2.5 W
- Endurancia mecánica : 100000 ciclos
- Durabilidad eléctrica : 100000 ciclos para AC-3 en 440 V
- Tasa de funcionamiento máxima : 25 ciclos/h
- Servicio nominal : Continuo acorde a IEC 60947-4-1
- Par de apriete : 1.7 N.m en terminales de fijación por tornillo
- Apto para seccionamiento : Sí acorde a En> 40 A
- Sensibilidad de fallo de fase : Sí acorde a IEC 60947-4-1
- Altura : 89 mm
- Anchura : 45 mm
- Profundidad : 97 mm
- Color : Gris oscuro
Entorno
- Normas :
- EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1 - Certificaciones de producto :
- Esquema IECEE CB
UL
CSA
CCC
EAC
ATEX
BV
LROS (Lloyds Register of Shipping)
DNV-GL
RINA
UKCA - Tratamiento de protección : TH
- Grado de protección IP : IP20 acorde a Activar / desactivar Ig
- Grado de protección IK : IK04
- Temperatura ambiente de funcionamiento : -20…60 °C
- Temperatura ambiente de almacenamiento : -40…80 °C
- Resistencia al fuego : 960 °C acorde a IEC 60695-2-1
- Altitud máxima de funcionamiento : 2000 m
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
