Gestión de motores para la eficiencia y la sostenibilidad
Descripción
Los guardamotores Deca brindan soluciones compactas, confiables y eficientes para:
- Aislamiento
- Protección contra cortocircuitos y sobrecargas
- Control manual Encendido/Apagado de motores
La variante GV2ME cuenta con tecnología termomagnética para protección contra cortocircuitos, sobrecargas, pérdida de fase y desequilibrio de fase para motores de hasta 20 HP.
GV2ME es el guardamotor más utilizado con una selección de alrededor de 100 auxiliares y accesorios.
Los guardamotores TeSys Deca GV2ME y los contactores Deca se pueden ensamblar fácilmente como un solo bloque con un accesorio.
Su resistencia eléctrica de hasta 100.000 ciclos de funcionamiento lo hace muy adecuado para el control manual directo de motores.
Especificaciones
Principal
- Gama: TeSys Deca

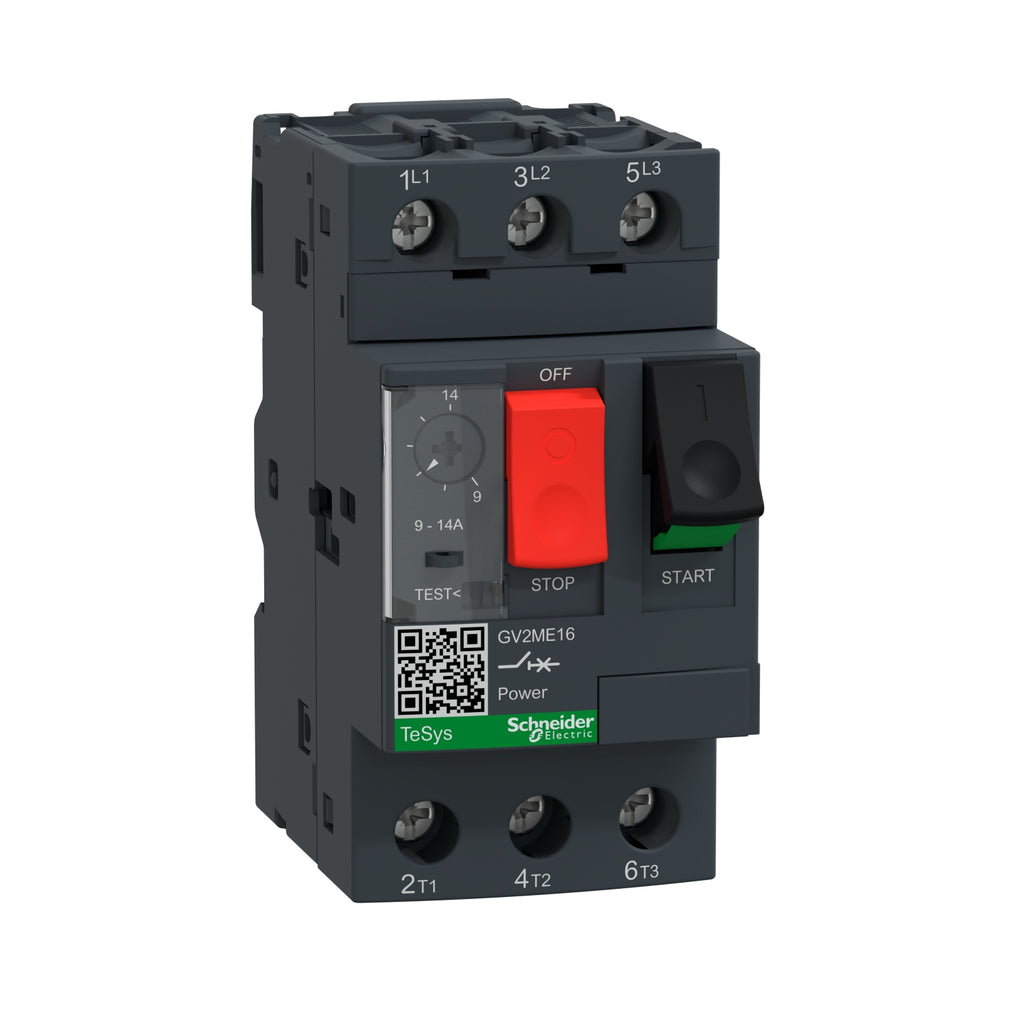

- Nombre del producto : TeSys GV2
- Tipo de producto : Guardamotor
- Nombre corto del dispositivo : GV2ME
- Aplicación del dispositivo : Motor
- Tecnología de unidad de disparo : Termomagnético
Complementario
- Número de polos : 3P
- Tipo de red : AC
- Categoría de utilización :
- AC-3 acorde a IEC 60947-4-1
- Categoría A acorde a En> 50 A
- Frecuencia asignada de empleo : 50/60 Hz acorde a IEC 60947-4-1
- Modo de fijación :
- Carril DIN simétrico de 35 mm
- Panel - con placa adaptadora
- Posición de funcionamiento : Cualquier posición
- Potencia del motor en kW :
- 5.5 kW en 400/415 VAC 50/60 Hz
- 7.5 kW en 500 VAC 50/60 Hz
- 9 kW en 690 VAC 50/60 Hz
- 11 kW en 690 VAC 50/60 Hz
- Poder de corte [Icu] :
- 100 kA en 230/240 VAC 50/60 Hz acorde a En> 50 A
- 15 kA en 400/415 VAC 50/60 Hz acorde a En> 50 A
- 8 kA en 440 VAC 50/60 Hz acorde a En> 50 A
- 6 kA en 500 V CA 50/60 Hz acorde a En> 50 A
- 3 kA en 690 VAC 50/60 Hz acorde a En> 50 A
- Poder de corte de servicio nominal en cortocircuito [Ics] :
- 100 % en 230/240 VAC 50/60 Hz acorde a En> 50 A
- 50 % en 400/415 VAC 50/60 Hz acorde a En> 50 A
- 50 % en 440 VAC 50/60 Hz acorde a En> 50 A
- 75 % en 500 VAC 50/60 Hz acorde a En> 50 A
- 75 % en 690 VAC 50/60 Hz acorde a En> 50 A
- Tipo de control : Pulsador
- Corriente nominal [In] : 14 A
- Rango de ajuste de protección térmica : 9…14 A
- Intensidad de disparo magnético : 170 A
- Tensión asignada de empleo [Ue] : 690 VAC 50/60 Hz acorde a En> 50 A
- Tensión asignada de aislamiento [Ui] : 690 VAC 50/60 Hz acorde a En> 50 A
- Corriente térmica convencional [Ith] : 14 A acorde a IEC 60947-4-1
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV acorde a En> 50 A
- Potencia total disipada por polo : 2.5 W
- Endurancia mecánica : 100000 ciclos
- Durabilidad eléctrica : 100000 ciclos para AC-3 en 440 V
- Tasa de funcionamiento máxima : 25 ciclos/h
- Servicio nominal : Continuo acorde a IEC 60947-4-1
- Par de apriete : 1.7 N.m en terminales de fijación por tornillo
- Apto para seccionamiento : Sí acorde a En> 40 A
- Sensibilidad de fallo de fase : Sí acorde a IEC 60947-4-1
- Altura : 89 mm
- Anchura : 45 mm
- Profundidad : 78.5 mm
- Peso del producto : 0.26 kg
- Color : Gris oscuro
Entorno
- N ormas :
-
EN/IEC 60947-4-1
CSA C22.2 No 60947-4-1
UL 60947-4-1 - Certificaciones de producto
- Esquema IECEE CB
UL
CSA
CCC
EAC
ATEX
BV
LROS (Lloyds Register of Shipping)
DNV-GL
RINA
UKCA - Tratamiento de protección : TH
- Grado de protección IP : IP20 acorde a Activar / desactivar Ig
- Grado de protección IK : IK04
- Temperatura ambiente de funcionamiento : -20…60 °C
- Temperatura ambiente de almacenamiento : -40…80 °C
- Resistencia al fuego : 960 °C acorde a IEC 60695-2-1
- Altitud máxima de funcionamiento : 2000 m
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
