¡Cuando lo suficiente es justo!
Descripción

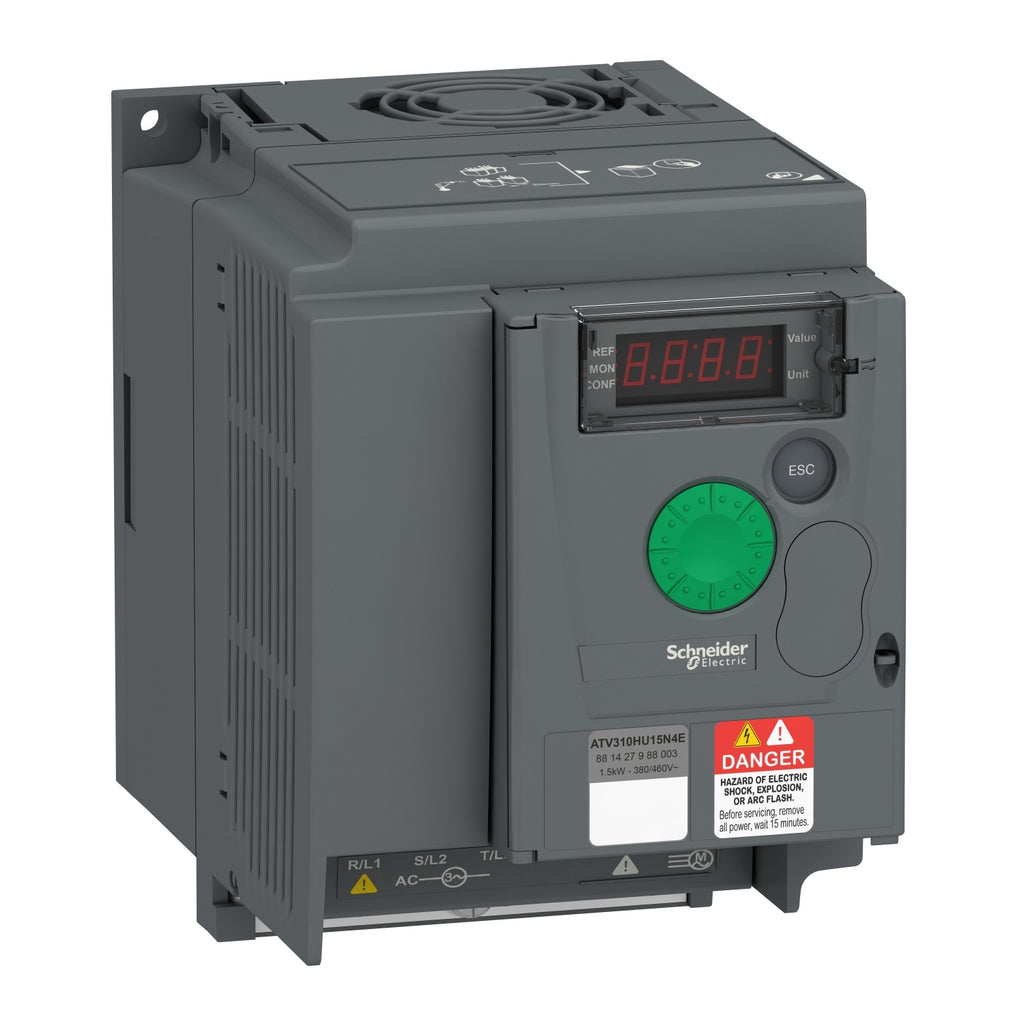

El variador EasyTM Altivar 310 es un variador de frecuencia para motores asíncronos trifásicos de 380… 460 V con una potencia nominal de 0.5 HP a 30 HP.
El tamaño compacto de este variador, su diseño robusto, su facilidad de instalación, basado en el principio Plug & Play, sus funciones integradas y su macro configuración lo hacen especialmente adecuado para aplicaciones que involucran máquinas industriales y ciertas máquinas de consumo.
Teniendo en cuenta las limitaciones que rigen la instalación y el uso en la etapa de diseño del producto, hemos podido ofrecer una solución confiable y rentable a los fabricantes de máquinas compactas (OEM). El Easy Altivar 310 se ha desarrollado sin comprometer la calidad: los componentes están diseñados para durar 10 años.
Beneficios
Los variadores Easy Altivar 310 son productos de nivel de entrada que están perfectamente diseñados para cumplir con los requisitos específicos de los mercados emergentes. En otras palabras, responden a los siguientes desafíos: se ajustan a su propósito a un precio asequible sin comprometer la facilidad, la solidez, la disponibilidad y los servicios.
Especificaciones
Principal
- Gama de producto : Easy Altivar 310
- Tipo de producto o componente : Variador de velocidad
- Aplicación específica de producto : Máquina simple
- Estilo de conjunto : Con disipador de calor
- Modelo de dispositivo : ATV310
- Número de red de fases : Trifásica
- Tensión de alimentación nominal [Us] : 380...460 V - 15...10 %
- Potencia del motor en kW : 1.5 kW
- Potencia del motor en HP : 2 HP
- Intensidad de ruido : 50 dB
Complementario
- Destino del producto : Motores asíncronos
- Filtro CEM : Sin filtro CEM
- Tipo de refrigeración : Ventilador integrado
- Frecuencia de alimentación : 50/60 Hz +/- 5 %
- Protocolo de puerto de comunicación : Modbus
- Tipo de conector : RJ45 (en cara frontal) para Modbus
- Interfaz física : RS 485 de dos hilos para Modbus
- Marco de transmisión : RTU para Modbus
- Velocidad de transmisión
-
4800 bit/s
9600 bit/s
19200 bit/s
38400 bit/s - Número de direcciones : 1…247 para Modbus
- Servicio de comunicación
- Registros con lectura (03) 29 palabras
Regis. únic. escr. (06) 29 palabras
Reg. múlt. lect./escr. (16) 27 palabras
Registradores múltiples de lectura/escritura (23) 4/4 palabras
Identificación de dispositivo de lectura (43) - Corriente de línea : 5.5 A
- Potencia aparente : 4.3 kVA
- Prospective line Isc : 5 kA,
- Corriente de salida continua : 4.1 A a 4 kHz ,
- Máxima corriente transitoria : 6.2 A para 60 s
- Potencia disipada en W : 51.82 W en In
- Rango de frecuencias de salida : 0,5…400 Hz
- Frecuencia de conmutación nominal : 4 kHz
- Frecuencia de conmutación : 2...12 kHz adjustable
- Rango de velocidades : 1...20
- Sobrepar transitorio : 170…200 % del par nominal del motor en función del grado de accionamiento y tipo de motor
- Par de frenado :
- Hasta 150% del par motor nominal con resistor de freno con gran inercia
Hasta 70 % del par nominal del motor sin resistencia de frenado - Perfil de control de motor asíncrono :
-
Índice de ahorro de energía
Índice de ahorro de energía
Control vector flujo sin detector - Compensación desliz. motor
-
Regulable 'or' no regulable
Regulable 'or' no regulable - Tensión de salida : 380...460 V trifásica
- Conexión eléctrica
- Terminal, capacidad de sujeción: 1,5 ... 2,5 mm² (L1, L2, L3, PA / +, PB, U, V, W)
- Par de apriete : 0,8…1 N.m
- Aislamiento : Eléctrico entre alimentación y control
- Alimentación :
- Fuente de alimentación interna para potenciómetro de referencia: 5 V (4,75…5,25 V)CC, <10 mA con protección de sobrecarga y cortocircuito
Alimentación interna para entradas lógicas: 24 V (20,4…28,8 V)CC, <100 mA con protección de sobrecarga y cortocircuito - Número de entrada analógica : 1
- Tipo de entrada análogica :
- Corriente configurable AI1 0...20 mA 250 Ohm
Tensión configurable AI1 0...10 V 30 kOhm
Tensión configurable AI1 0...5 V 30 kOhm - Número de entradas digital : 4
- Tipo de entrada digital : Programable LI1...LI4 24 V 18...30 V
- Lógica de entrada digital :
- Lógica negativa (recepción), > 16 V (estado 0), < 10 V (estado 1), impedancia de ingreso 3.5 kOhm
Lógica positiva (fuent.), 0...< 5 V (estado 0), > 11 V (estado 1) - Duración de muestreo
- 10 ms para entr análoga
20 ms, tolerancia +/- 1 ms para entrad lóg. - Error de linealidad : +/- 0,3% del valor máximo para entrada análoga
- Número de salida analógica : 1
- Tipo de salida análogica :
- AO1 tensión configurable por software: 0...10 V, impedancia: 470 Ohm, resolución 8 bits
AO1 corriente configurable por software: 0...20 mA, impedancia: 800 Ohm, resolución 8 bits - Número de salida digital : 2
- Tipo de salida digital :
- Salida lógica LO +, LO -
Salida de relé protegida R1A, R1B, R1C 1 C/O - Corriente mínima de conmutación : 5 mA a 24 VDC para relé lógico
- Corriente de conmutación máxima :
- 2 A a 250 VAC sobre inductivo carga cos phi = 0,4 L/R = 7 ms para relé lógico
2 A a 30 VDC sobre inductivo carga cos phi = 0,4 L/R = 7 ms para relé lógico
3 A a 250 VAC sobre resistivo carga cos phi = 1 L/R = 0 ms para relé lógico
4 A a 30 VDC sobre resistivo carga cos phi = 1 L/R = 0 ms para relé lógico - Rampas de aceleración y deceleración :
-
U
S
Lineal desde 0 ... 999,9 s - De desconexión a parada : Con inyección c.c., <30 s
- Tipo de protección
- Sobretensión de alimentación de línea
Subtensión de alimentación de línea
Sobrecorriente entre las fases de salida y tierra
Protección contra sobrecalentamiento
Cortocircuito entre fases del motor
Contra pérdida de fase de entrada en trifásico
Protección térmica del motor a través del convertidor mediante cálculo continuo de I²t - Resolución de frecuencia
- Entrada analóg.: convertido A/D, 10 bits
Unidad de pantalla: 0.1 Hz - Constante de tiempo : 20 ms +/- 1 ms para cambio de referencia
- Posición de funcionamiento : Vertical +/- 10 grados
- Altura : 151 mm
- Anchura : 105 mm
- Profundidad : 143 mm
- Peso del producto : 1.1 kg
Entorno
- Compatibilidad electromagnética :
- Prueba de inmunidad oscilatoria/ráfagas eléctrica - prueba nivel: nivel_4 conforme a EN/IEC 61000-4-4
Prueba de inmunidad de descarga electroestática - prueba nivel: nivel_3 conforme a EN/IEC 61000-4-2
Inmunidad a perturbancias conducidas - prueba nivel: nivel_3 conforme a EN/IEC 61000-4-6
Prueba de inmunidad de campo electromagnético de radio frecuencia radiada - prueba nivel: nivel_3 conforme a EN/IEC 61000-4-3
Prueba de inmunidad de interruptores y caídas de tensión conforme a EN/IEC 61000-4-11
Prueba de inmunidad frente a sobrevoltaje - prueba nivel: nivel_3 conforme a EN/IEC 61000-4-5 - Normas :
- EN/IEC 61800-3
EN/IEC 61800-5-1 - Grado de protección IP :
- IP20 sin placa de obturación en pieza superior
IP41 superior - Grado de contaminación : 2 conforme a EN/IEC 61800-5-1
- Característica medioambiental :
- Resistencia a la contaminación por polvo clase 3S2 conforme a EN/IEC 60721-3-3
Chemical pollution resistance class 3C3 conforming to EN/IEC 60721-3-3 - Resistencia a los choques : 15 gn según EN/IEC 60068-2-27 para 11 ms
- Humedad relativa :
- 5…95 % sin condensación conforme a IEC 60068-2-3
5…95 % sin goteo de agua conforme a IEC 60068-2-3 - Temperatura ambiente de almacenamiento : -25…70 °C
- Temperatura ambiente de funcionamiento :
- -10…55 °C sin reducción de la potencia nominal
55…60 °C cubierta protectora de la parte superior del motor extraída con disminución de corriente de 2,2 % por grada - Altitud máxima de funcionamiento :
- <= 1000 m sin reducir la capacidad normal
