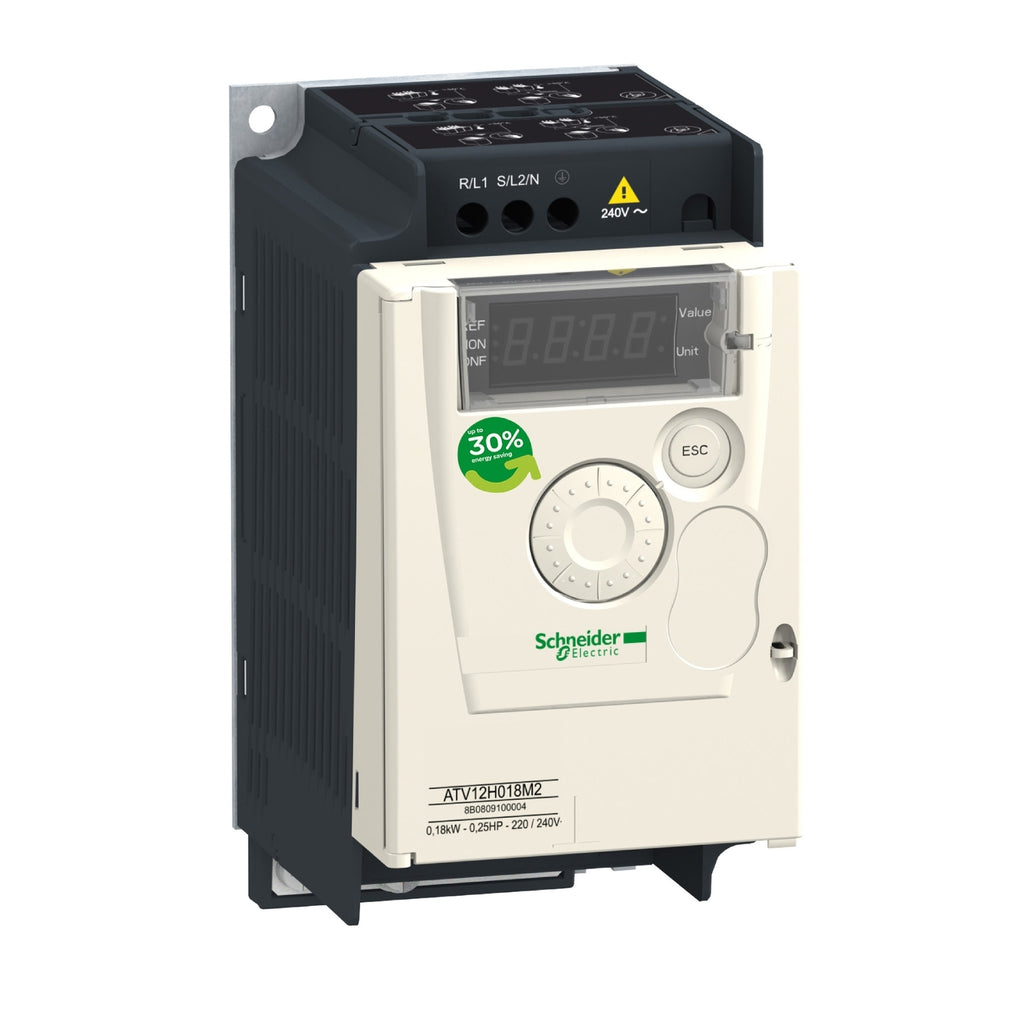

Variador de Velocidad Altivar 12 - 2.4A - 200-240V Trifásico - ATV12H037M3 - SCHNEIDER

Discreto en tamaño pero grande en rendimiento.

Descripción

El variador Altivar 12 es un variador de frecuencia para motores asíncronos trifásicos de 200… 240 V con una potencia nominal de 0,25 HP a 5 HP.

La facilidad de instalación del Altivar 12, basado en el principio Plug & Play, su tamaño compacto, sus funciones integradas y su versión alternativa de placa base lo hacen especialmente adecuado para aplicaciones que involucran máquinas industriales simples y ciertas máquinas de consumo.

Teniendo en cuenta las limitaciones que rigen la instalación y el uso en la etapa de diseño del producto, hemos podido ofrecer una solución rentable a los fabricantes de máquinas compactas simples (OEM) e instaladores.

Beneficios

• Puede configurarse en su embalaje
• Opción de inicio rápido que no requiere ajuste
• Navegación intuitiva
• Aún más compacto
• Filtro EMC de categoría 1
• Control local en el panel frontal
• Enlace serie Modbus
• Resistente a entornos operativos hostiles

Especificaciones

Principal

• Gama de producto : Altivar 12
• Tipo de producto : Variador de velocidad
• Destino del producto : Motores asíncronos
• Aplicación específica de producto : Máquina simple
• Estilo de conjunto : Con disipación de calor
• Nombre de componente : ATV12
• Cantidad por juego : Juego de 1
• Filtro CEM : Sin
• Ventilador integrado : Sin
• Número de fases de la red : 3 fases
• Tensión de alimentación nominal [Us] : 200...240 V - 15...10 %
• Potencia del motor en kW : 0.37 kW
• Potencia del motor en HP : 0.55 HP
• Protocolo del puerto de comunicación : Modbus
• Corriente de línea :
• 3.6 A en 200 V
  3 A en 240 V
• Rango de velocidades : 1…20
• Sobrepar transitorio :
• 150…170 % del par nominal del motor según el calibre del variador y el tipo de motor
• Perfil de control de motor asíncrono ;
• Relación de frecuencia/tensión quadrática
  Voltaje/frecuencia ratio (V/f)
  Control vector flujo sin detector
• Grado de protección IP : IP20 sin placa de obturación en pieza superior
• Nivel de ruido : 0 dB

Complementario

• Frecuencia de alimentación :  50/60 Hz +/- 5 %
• Tipo de conector : 1 RJ45 (en la parte frontal) para Modbus
• Interfaz física : RS 485 de 2 hilos para Modbus
• Marco de transmisión : RTU para Modbus
• Velocidad de transmisión :
• 4800 bit/s
  9600 bit/s
  19200 bit/s
  38400 bit/s
• Número de direcciones : 1… 247 para Modbus
• Servicio de comunicación :
• Registros con lectura (03) 29 palabras
  Regis. únic. escr. (06) 29 palabras
  Reg. múlt. lect./escr. (16) 27 palabras
  Registradores múltiples de lectura/escritura (23) 4/4 palabras
  Identificación de dispositivo de lectura (43)
• Corriente de cortocircuito de la red : 5 kA
• Corriente de salida en continuo : 2.4 A en 4 kHz
• Máxima corriente transitoria : 3.6 A para 60 s
• Rango de frecuencias de salida : 0.5…400 Hz
• Frecuencia de conmutación nominal : 4 kHz
• Frecuencia de conmutación :
• 2 ... 16 kHz regulable
  4 ... 16 kHz con factor de derrateo
• Par de frenado : Hasta 70% del par motor nominal sin resistencia de frenado
• Compensación desliz. motor :
• Regulable
  Predeterminado de fábrica
• Tensión de salida : 200...240 V 3 fases
• Conexiones : Términal - 3,5 mm², AWG 12 - L1, L2, L3, U, V, W, PA, PC
• Par de apriete : 0.8 N.m
• Aislamiento : Eléctrico entre alimentación y control
• Suministro :
• Fuente de alimentación interna para potenciómetro de referencia, 5 VDC - 4.75…5.25 V, <10 mA, resolución protección de sobrecarga y cortocircuito
  Alimentación interna para entradas lógicas, 24 VDC - 20.4…28.8 V, <100 mA, resolución protección de sobrecarga y cortocircuito
• Número de entrada analógica : 1
• Tipo de entrada análogica :
• Corriente configurable AI1 0...20 mA 250 Ohm
  Tensión configurable AI1 0...10 V 30 kOhm
  Tensión configurable AI1 0...5 V 30 kOhm
• Número de entrada digital : 4
• Entrada discreta : Programable LI1...LI4 24 V 18...30 V
• Entrada lógica :
• Lógica negativa (sink), > 16 V (estado 0), < 10 V (estado 0) 3.5 kOhm
  Lógica positiva (source), 0...< 5 V (estado 0), > 11 V (estado 0)
• Duración de muestreo :
• 20 ms, tolerancia +/- 1 ms para entrad lóg.
  10 ms para entrada analógica
• Error lineal : +/- 0.3 % de máximo valor para entrada analógica
• Número de salida analógica : 1
• Tipo de salida análogica :
• AO1 tensión configurable por software, 0...10 V, impedancia: 470 Ohm, impedancia 8 bits
  AO1 corriente configurable por software, 0...20 mA, impedancia: 800 Ohm, impedancia 8 bits
• Número de salida digital : 2
• Salida discreta :
• Salida lógica LO+, LO-
  Salida relé protegida R1A, R1B, R1C 1 C/O
• Corriente mínima de conmutación : 5 mA en 24 VDC para reles lógicos
• Intensidad de conmutación máxima :
• 2 A 250 VAC inductivo cos phi = 0,4 L/R = 7 ms reles lógico
  2 A 30 VDC inductivo cos phi = 0,4 L/R = 7 ms reles lógico
  3 A 250 VAC resistivo cos phi = 1 L/R = 0 ms reles lógico
  4 A 30 VDC resistivo cos phi = 1 L/R = 0 ms reles lógico
• Rampas de aceleración y deceleración :
• S
  Lineal de 0 a 999,9 s
  U
• De desconexión a parada : Mediante inyección de DC, <30 s
• Tipo de protección :
• Sobretensión en la línea de alimentación
  Subtensión de la línea de alimentación
  Sobreintensidad entre fases de salida y tierra
  Protección contra sobrecalentamiento
  Cortocircuito entre fases del motor
  Contra pérdida de fase de entrada trifasica
  Protecion termica del varaidor porcalculo continui del I²t
• Resolución de frecuencia :
• Entrada analógica, convertido A/D, 10 bits
• Unidad de visualización: 0,1 Hz
• Constante de tiempo : 20 ms +/- 1 ms para cambio de referencia
• Marcado : CE
• Posición de funcionamiento : Vertical +/- 10 grados
• Altura : 143 mm
• Anchura : 72 mm
• Profundidad : 121.2 mm
• Peso del producto : 0.8 kg
• Aplicación específica : Equipamiento comercial
• Selección de aplicación de variador de velocidad :
• Equipamiento comercial Mezclador
  Equipamiento comercial Otras aplicaciones
  Textil Metal
• Tipo de arranque motor : Variador de velocidad

Entorno

• Compatibilidad electromagnética :
• Prueba de inmunidad oscilatoria/ráfagas eléctrica nivel_4 acorde a EN/IEC 61000-4-4
  Prueba de inmunidad ante descarga electroestática nivel_3 acorde a EN/IEC 61000-4-2
  Inmunidad a perturbaciones conducidas nivel_3 acorde a EN/IEC 61000-4-6
  Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético nivel_3 acorde a EN/IEC 61000-4-3
  Prueba de inmunidad frente a sobretensión nivel_3 acorde a EN/IEC 61000-4-5
  Prueba de inmunidad de huecos y caídas de tensión acorde a EN/IEC 61000-4-11
• Soporte de sujeción de cables :
• Emisiones radiadas entorno 2 categoría C2 acorde a EN/IEC 61800-3 2...16 kHz cable apantallado
  Emisiones conducidas con filtros CEM adicionales entorno 2 categoría C2 acorde a EN/IEC 61800-3 4...12 kHz cable apantallado <20 m
  Emisiones conducidas con filtros CEM adicionales entorno 3 categoría C3 acorde a EN/IEC 61800-3 4...12 kHz cable apantallado <20 m
• Certificaciones de producto :
• UL
  CSA
  GOST
  NOM
  C-Tick
• Resistencia a las vibraciones :
• 1 gn 13…200 Hz acorde a EN/IEC 60068-2-6
  1,5 mm pico a pico 3…13 Hz - motor desmontado en perfil DIN simétrico - acorde a EN/IEC 60068-2-6
• Resistencia a los choques :
• 15 gn para 11 ms acorde a EN/IEC 60068-2-27
• Humedad relativa :
• 5… 95% sin condensación acorde a IEC 60068-2-3
  5… 95% sin goteo de agua acorde a IEC 60068-2-3
• Temperatura ambiente de almacenamiento : -25…70 °C
• Temperatura ambiente de funcionamiento :
• -10…40 °C cubierta protectora de la parte superior del motor extraída
  40…60 °C con disminución de corriente de 2,2 % por grada
• Altitud máxima de funcionamiento :
• <= 1000 m sin deterioro
  > 1000 ... 3000 m con desclasificación de corriente del 1% por 100 m

Sostenibilidad

• Estado de oferta sostenible : Producto Green Premium
• Sin mercurio : Sí

 Ficha Técnica  Catálogo
