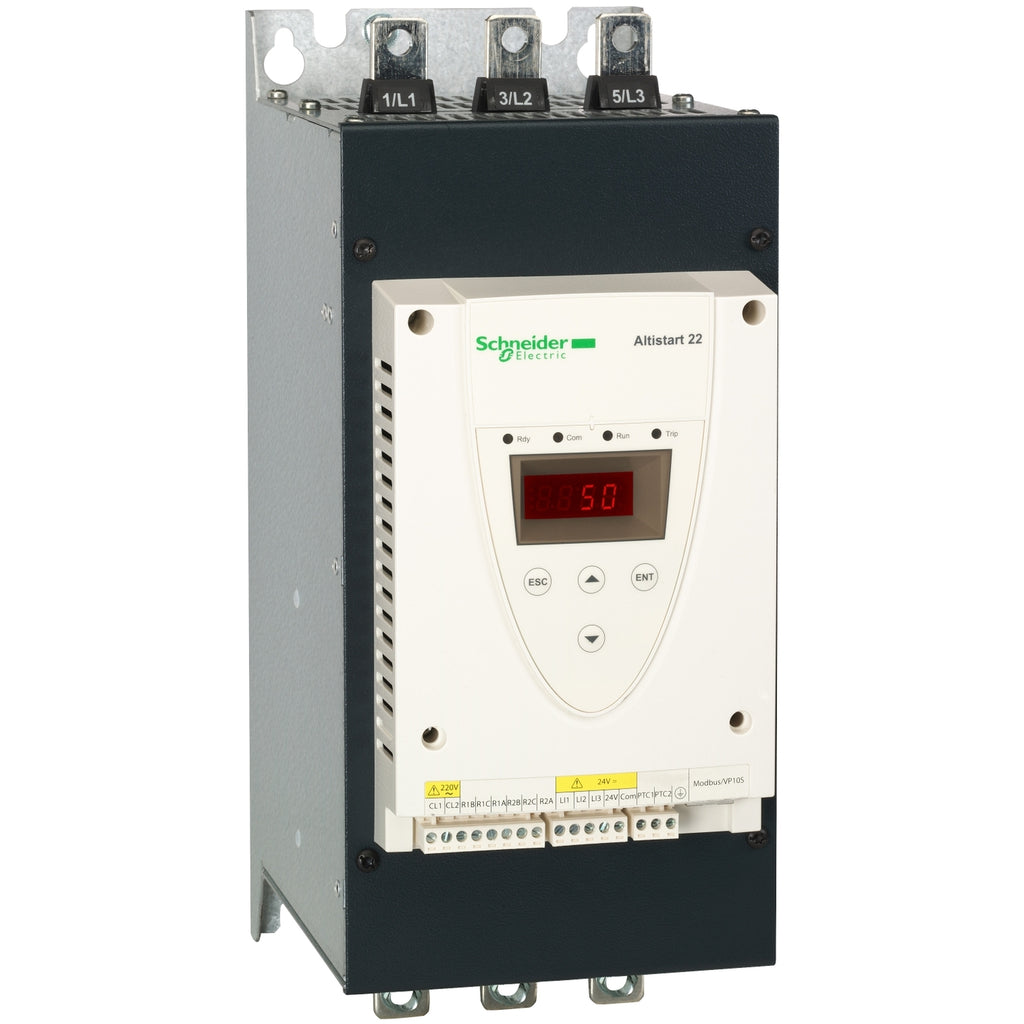

Arrancador Suave de Potencia Nominal 50HP(220VAC)/100HP(440VAC), Corriente Nominal 140A y Alimentación Trifásica 200-480V de Marca Schneider Electric de Linea Altistart 22 (ATS22C14S6) con Dimensiones 356x150x229mm.

Arrancador Suave Altistart 22 - 140A - 200-480V - 50HP(220VAC)/100HP(440VAC) - ATS22C14S6 - SCHNEIDER

  • En oferta
  • S/. 0.00

Síguenos en LinkedIn
Aquí compras en un distribuidor autorizado

Unidad compacta de arranque/parada suave con bypass integrado

Características y Beneficios de la línea Altistart 22

Altistart 22 se ha diseñado para cumplir con los requisitos de rendimiento de aplicaciones donde la robustez, la seguridad del personal y el equipo, y la facilidad de configuración son una prioridad.

Se suministran listas para usar en aplicaciones estándar con protección de motor clase 10.

La instalación no podría ser más simples. Altistart 22 se integra fácilmente en su instalación gracias a su cableado simplificado. (6 terminales en lugar de 12).

Altistart 22 es muy compacto - Optimiza el espacio en sus tableros y reduce los costos de instalación. Tiene contactor de bypass integrado que reduce su tamaño, acelera la conexión y ofrece una disipación térmica baja.

Aumenta la vida útil de sus instalaciones - reduce estrés asociado con la distribución eléctrica a través de menos picos de corriente y caídas de voltaje de línea causadas por el arranque del motor.

 Al minimizar las sacudidas y los golpes, Altistart 22 reduce tensiones mecánicas en sus máquinas y aumentos su vida de servicio.

Evita fallas en la instalación al detectar y señalar fallas como un motor bloqueado, baja carga o una conexión a tierra incorrecta de una de las 3 fases.

Altistart 22, con sus tres fases controladas, incorpora todas las funciones de protección necesarias para controlar el motor.

Altistart 22 se comunica fácilmente con sus sistemas de control mediante software de configuración SoMove.

Altistart 22 tienen un terminal de pantalla integrado que permite al usuario cambiar tanto la programación como los parámetros de ajuste o monitoreo para adaptar y personalizar la aplicación de acuerdo con las necesidades del cliente.

Terminal remoto le permite comunicarse con su Altistart 22 sin necesidad de abrir el gabinete eléctrico.

Sus protocolos de comunicación abiertos aseguran que estén listos para el arranque inmediato.

Las funciones integradas de Altistart 22 son compatibles con los tipos de aplicaciones más comunes que se encuentran en los sectores de construcción, infraestructura o industrial:

  • Bombas centrífugas, bombas de pistón
  • Ventiladores
  • Compresores de tornillo
  • Manejo de materiales (transportadores, etc.)
  • Maquinaria especializada (agitadores, mezcladores, centrifugadoras)

Accesorios a medida - la gama Altistart 22 ofrece una gama de accesorios como:

Especificaciones

Principal

  • Gama de producto : Altistart 22
  • Tipo de producto : Arrancador suave
  • Destino del producto : Motores asíncronos
  • Aplicación específica de producto : Bombas y ventiladores
  • Nombre de producto : ATS22
  • Número de fases de la red : 3 fases
  • Tensión de alimentación nominal [Us] : 230...600 V - 15...10 %
  • Potencia del motor en kW :
    • 37 kW 230 V
      75 kW 400 V
      75 kW 440 V
      90 kW 500 V
  • Potencia del motor en HP :
    • 50 HP 220 VAC
    • 100 HP 440 VAC
  • Ajuste de fábrica actual : 124 A
  • Potencia disipada en W : 82 W para aplicaciones estándares
  • Categoría de empleo : AC-53A
  • Tipo de arranque : Arranque con control de par (corriente limitada a 3,5 In)
  • Bar aislado flexibles :
    • 140 A para conexión en la línea de alimentación de motor para aplicaciones estándares
  • Grado de protección IP : IP00

Complementario

  • Estilo de conjunto : Con disipación de calor
  • Función disponible : Desviación interna
  • Límites tensión alimentación : 195…660 V
  • Frecuencia de alimentación : 50...60 Hz - 10...10 %
  • Frecuencia de red : 45...66 Hz
  • Conexión de dispositivo en env : En la línea sumin. motor
  • Tensión del circuito de control [Uc] : 230 V - 15...10 % 50/60 Hz
  • Consumo de circuito de control : 20 W
  • Número de salida digital : 2
  • Salida discreta :
    • Salidas relé R1 230 V en marcha, alarma, disparo, parado, no parado, arrancando, listo C/A
      Salidas relé R2 230 V en marcha, alarma, disparo, parado, no parado, arrancando, listo C/A
  • Corriente mínima de conmutación : 100 mA en 12 VDC - salidas relé
  • Intensidad de conmutación máxima :
    • 5 A 250 VAC resistivo 1 salidas relé
      5 A 30 VDC resistivo 1 salidas relé
      2 A 250 VAC inductivo 0.4 20 ms salidas relé
      2 A 30 VDC inductivo 7 ms salidas relé
  • Número de entrada digital : 3
  • Entrada discreta : LI1, LI2, LI3 lógica, 5 mA 4.3 kOhm
  • Voltaje entrada : 24 V <= 30 V
  • Entrada lógica : Lógica positiva LI1, LI2, LI3 durante < 5 V y L/R = <= 2 mA en estado 0: > 11 V, >= 5 mA
  • Corriente de salida : 0.4...1 Icl ajustable
  • Entrada de sonda PTC : 750 Ohm
  • Protocolo del puerto de comunicación : Modbus
  • Tipo de conector : 1 RJ45
  • Enlace datos comunicación : Serie
  • Interface física : Multipunto RS485
  • Velocidad de transmisión : 4800, 9600 o 19200 bps
  • Equipo instalado : 31
  • Tipo de protección :
    • Fallo de fase : línea
      Protección térmica : motor
      Protección térmica : arrancador
  • Marcado : CE
  • Tipo de refrigeración : Convencional forzada
  • Posición de funcionamiento : Vertical +/- 10 grados
  • Altura : 356 mm
  • Anchura : 150 mm
  • Profundidad : 229.5 mm
  • Peso del producto : 18 kg
  • Rango de potencia del motor AC-3 :
    • 30…50 kW en 200…240 V 3 fases
      55…100 kW en 380…440 V 3 fases
      55…100 kW en 480…500 V 3 fases
  • Tipo de arranque motor : Arrancador suave

Entorno

  • Compatibilidad electromagnética :
    • Emisiones conducidas y radiadas nivel A acorde a IEC 60947-4-2
      Ondas oscilatorias amortiguadas nivel_3 acorde a IEC 61000-4-12
      Descarga electroestática nivel_3 acorde a IEC 61000-4-2
      Inmunidad a oscilaciones eléctricas nivel_4 acorde a IEC 61000-4-4
      Inmunidad a interferencia radioeléctrica radiada nivel_3 acorde a IEC 61000-4-3
      Impulso corriente/tensión nivel_3 acorde a IEC 61000-4-5
  • Normas : EN/IEC 60947-4-2
  • Certificaciones de producto :
    • UL
      CCC
      C-Tick
      CSA
      GOST
  • Resistencia a las vibraciones :
    • 1 gn (f= 13…200 Hz) acorde a EN/IEC 60068-2-6
      1.5 mm (f = 2…13 Hz) acorde a EN/IEC 60068-2-6
  • Resistencia a los choques :
    • 15 gn para 11 ms acorde EN/IEC 60068-2-27
  • Nivel de ruido : 56 dB
  • Grado de contaminación : Nivel 2 acorde a IEC 60664-1
  • Humedad relativa : 0…95 % sin condensación o goteo de agua acorde a EN/IEC 60068-2-3
  • Temperatura ambiente de funcionamiento :
    • -10…40 °C - sin
      40…60 °C - con disminución de corriente de 2,2 % por grada
  • Temperatura ambiente de almacenamiento : -25…70 °C
  • Altitud máxima de funcionamiento :
    • <= 1000 m sin deterioro
      > 1000...< 2000 m con deterioro capacidad normal de corriente de 2,2 % por cada 100 m adicionales

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin mercurio : Sí
