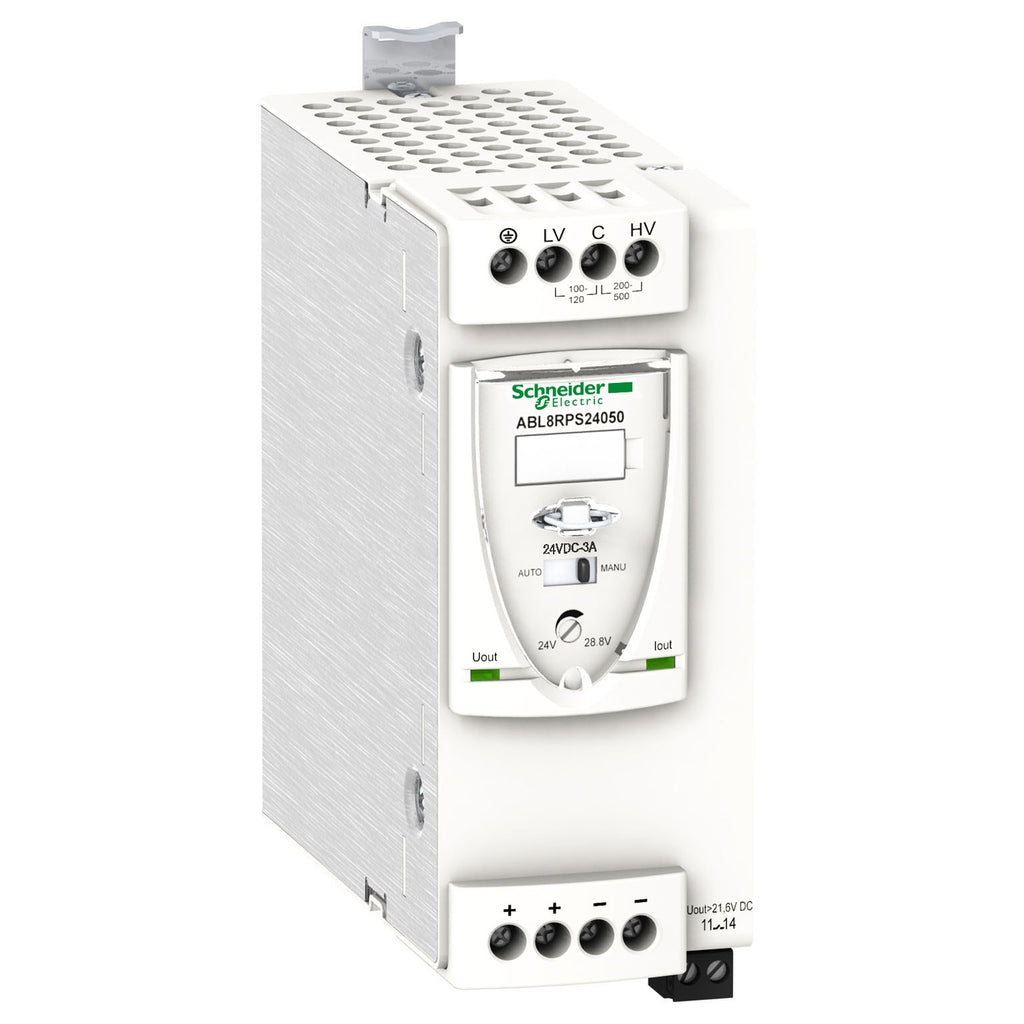

Fuente de Alimentación Modicon ABL8RP/WP - 5A - 120W - ABL8RPS24050 - SCHNEIDER

Descripción

Se adapta  a la mayoría de sistemas de distribución de potencia usados a nivel mundial.

Fuente puede conectarse de fase-neutro (L1-N), fase-fase (L1-L2) de líneas entre 100 y 500 VAC.

Funciones de diagnóstico local o remoto.

Modo de operación seleccionable por el usuario en caso de una sobrecarga (ilimitación de corriente o parada).

Protección de rearme automático.

Capacidad de asociar fuentes en serie y paralelo.

Admite frecuencias en la linea de alimentación de 47 a 63 Hz.

Potenciometro de regulación de tensión de salida (22.8 a 28.8 VDC) para compensar las caídas de tensión de la línea.

Filtro PFC incorporado (corrector de factor de potencia).

Montaje en riel DIN de 35mm o en panel.

Cumplen las normas IEC, CSA, Ctick lo que garantiza su completa capacidad de uso industrial intensivo.

Además esta familia ofrece :

• Módulos de función para asegurar continuidad de servicio:
• Módulo buffer y batería para protección contra microcortes o apagones.
• Módulo de redundancia para puesta en paralelo de fuentes y funciones de redundancia.
• Módulos de protección electrónica para discriminación de falla de sobrecarga o cortocircuito aguas abajo.
• Función Boost como reserva de potencia para absorver los transitorios de corrientes pico requeridos por la carga.

Especificaciones

Principal

• Gama de producto : Modicon Power Supply
• Tipo de producto : Fuente de alimentación
• Tipo fuente de alimentación : Modo de encendido regulado
• Tensión de entrada nominal :
• 100...120 VAC monofásica, terminal(es): N-L1
  200...500 VAC fase a fase, terminal(es): L1-L2
• Barras de separación ;
• 170...550 VAC
  85...132 VAC
• Potencia nominal en W : 120 W
• Tensión de salida : 24 VDC
• Corriente de salida de alimentación : 5 A
• Corriente temporal permisible : 1,5 x In - d. 4 s
• Filtro de armónicos : Corrientes armónicas de baja frecuencia

Complementario

• Corriente de entrada : 30 A
• Pasos de 18 mm :
• 0.51 en 240 VAC
  0.59 en 120 VAC
• La ranura para destornillador : 87 %
• Ajuste de tensión de salida : 24...28,8V ajustable
• Disipación de potencia en W : 15.5 W
• Equipo suministrado : Filtro de corrección del factor de potencia acorde a IEC 61000-3-2
• Tipo de protección de salida :
• Contra sobrecarga, tecnología de protección: rearme manual o automático
  Contra sobrecarga, tecnología de protección : 30...32 V, rearme manual
  Contra cortocircuitos, tecnología de protección: rearme manual o automático
  Contra tensión baja, tecnología de protección: desconex si U < 21,6 V
  Termico, tecnología de protección : rearme automático
• Conexiones - terminales :
• Bornero de tornillo extraíble, 2 x 2.5 mm², para reles diagnóstico
  Terminales de tipo tornillo, 3 x 0,5...3 x 4 mm², - AWG 22...AWG 12 para conexión entrada
  Terminales de tipo tornillo, 1 x 0,5...1 x 4 mm², - AWG 22...AWG 12 para conexión a tierra de entrada
  Terminales de tipo tornillo, 4 x 0,5...4 x 4 mm², - AWG 22...AWG 12 para conexión salida
  Terminales de tipo tornillo, 1 x 0,5...1 x 4 mm², - AWG 22...AWG 12 para conexión de salida a tierra
• LED de estado :
• Tensión de salida, 1 LED - verde y rojo
  Corriente de salida, 1 LED - verde, rojo y anaranjado
• Profundidad : 125 mm
• Altura : 143 mm
• Anchura : 56 mm
• Peso del producto : 0.7 kg
• Acoplamiento de salida :
• Paralelo
• En serie
• Marcado : CE
• Soporte de montaje :
• carril simétrico DIN de 35 x 15 mm
  carril simétrico DIN de 35 x 7,5 mm
• Posición de funcionamiento : Vertical

Entorno

• Normas :
• CSA C22.2 No 60950-1
  UL 508
  EN/IEC 62368-1
• Certificaciones de producto :
• CCSAus
  EAC
  UL
  RCM
  KC
• Características ambientales :
• EMC acorde a EN 61000-6-1
  EMC acorde a EN 61000-6-3
  EMC acorde a EN/IEC 61000-6-2
  EMC acorde a EN/IEC 61000-6-4
  EMC acorde a EN/IEC 61204-3
  Segur. acorde a EN/IEC 60950-1
  Segur. acorde a EN/IEC 61204-3
  Segur. acorde a SELV
• Altitud máxima de funcionamiento : 2000 m
• Grado de protección IP : IP20 acorde a EN/IEC 60529
• Temperatura ambiente de funcionamiento :
• 50… 60 ° C : con factor de reducción
  -25… 50 ° C : sin
• Temperatura ambiente de almacenamiento : -40…70 °C
• Humedad relativa :
• 0…90 % durante funcionamiento
  0…95 % en almacenamiento
• Clase de fuente de energía eléctrica acorde a IEC 62368-1 : ES1
• Fuerza dieléctrica :
• 3500 V entre entrada y tierra
  4000 V entre entrada y salida
  500 V entre salida y tierra

Sostenibilidad

• Estado de oferta sostenible : Producto Green Premium
• Sin mercurio : Sí
• Sin PVC : Sí

Ficha Técnica :
