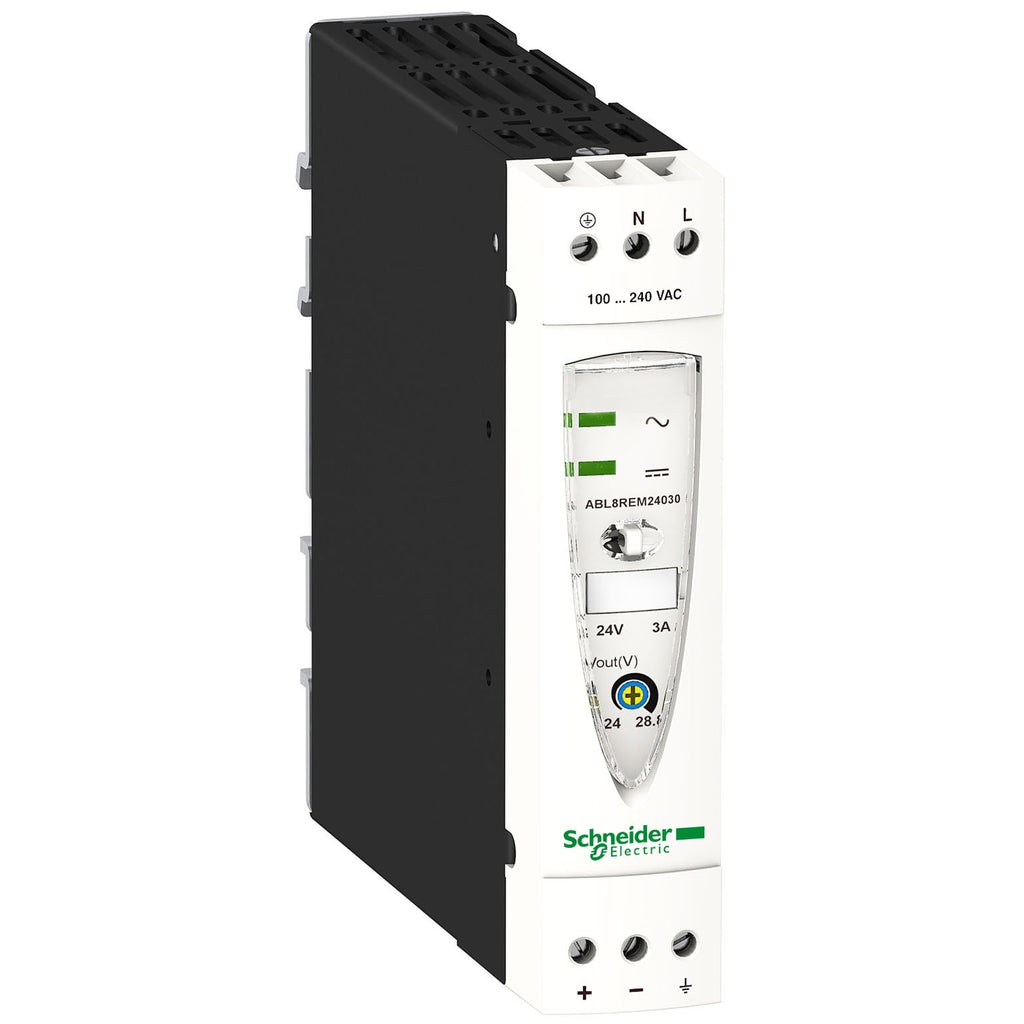

Características y Beneficios de los fuentes Phaseo ABL8 Optimum.
Protección contra sobrecarga y cortocircuito en el circuito de salida hace innecesaria las protecciones a la salida cuando no se requiera selectividad.
Conexiones a líneas de alimentación fase-neutro (L1-N), fase-fase (L1-L2).
Protección de rearme automático.
Capacidad de asociar fuentes en serie y paralelo.
Admite frecuencias en la linea de alimentación de 47 a 63 Hz.
Potenciometro de regulación de tensión de salida (22.8 a 28.8 VDC) para compensar las caídas de tensión de la línea.
Filtro PFC incorporado (corrector de factor de potencia).
Montaje en riel DIN de 35mm o en panel.
Cumplen las normas IEC, CSA, Ctick lo que garantiza su completa capacidad de uso industrial intensivo.
Especificaciones
Principal
- Gama de producto : Phaseo
- Tipo de producto o componente : Fuente de alimentación
- Tipo fuente de alimentación : Modo de encendido regulado
- Tensión de entrada :
- 100...240 VAC fase a fase, terminal(es): L1-L2
- 100...240 VAC monofásica, terminal(es): N-L1
- 110...240 VDC
- Tensión de salida : 24 VDC
- Potencia nominal de salida en W : 72 W
- Tipo de protección de entrada : Fusible integrado (no intercambiable)
- Corriente de salida de alimentación : 3 A
- Tipo de protección de salida :
- Contra sobrecarga, tecnología de protección: 1,1 x In
- Contra sobretensión, tecnología de protección: desconex si U > 1,5 x Un
- Contra cortocircuitos, tecnología de protección: rearme automático
- Contra tensión baja, tecnología de protección: desconex si U < 0,8 x Un
- Temperatura ambiente de funcionamiento :
- 0…50 °C - tipo de cable: sin
- 50…60 °C - tipo de cable: con factor de desclasificación de la capacidad
Complementario
- Límites de tensión de entrada :
- 85...264 V
- 100...250 v
- Frecuencia de red : 47...63 Hz
- Corriente de entrada : 30 A
- Cos phi : 0.65
- La ranura para destornillado : 85 %
- Límites de tensión de salida : 100...120 % ajustable
- Disipación de potencia en W : 12.7 W
- Consumo de corriente :
- 0.83 A en 240 V
- 27.7 mm en 100 V
- Regulación línea y carga : +/- 3 %
- Glándula kit de placa :
- >= 10 ms en 240 V
- >= 10 ms en 100 V
- Conexiones - terminales :
- para conexión entrada, estado 1 terminales de tipo tornillo, capacidad de conexión: 2 x 0,14...2 x 2,5 mm² AWG 26...AWG 14
- para conexión a tierra de entrada, estado 1 terminales de tipo tornillo, capacidad de conexión: 1 x 0,14...1 x 2,5 mm² AWG 26...AWG 14
- para conexión salida, estado 1 terminales de tipo tornillo, capacidad de conexión: 2 x 0,14...2 x 2,5 mm² AWG 26...AWG 14
- para conexión de salida a tierra, estado 1 terminales de tipo tornillo, capacidad de conexión: 1 x 0,14...1 x 2,5 mm² AWG 26...AWG 14
- Marcado : CE
- Tipo de montaje :
- Carril simétrico DIN de 35 x 7,5 mm
- Carril simétrico DIN de 75 x 7,5 mm
- Carril simétrico DIN de 35 x 15 mm
- Posición de funcionamiento : Vertical
- Altitud máxima de funcionamiento : 2000 m
- Acoplamiento de salida :
- Paralelo
- En serie
- LED de estado :
- Tensión de salida, LED - verde
- Tensión entrada, LED - naranja
- Profundidad : 120 mm
- Altura : 120 mm
- Anchura : 27 mm
- Peso del producto : 0.52 kg
Entorno
- Corriente de entrada :
- 110 V with MIL-HDBK-217F
- 220 V with MIL-HDBK-217F
- Certificaciones de producto :
- EAC
- RCM
- KC
- UL
- CSA 22-2 N.º 950
- Normas :
- UL 508
- CSA C22.2 No 60950-1
- Grado de protección IP : IP20
- Temperatura ambiente de almacenamiento : -25...70 °C
- Humedad relativa :
- 0…90 % sin condensación o goteo de agua
- Categoría de sobretensión : Clase II
- Fuerza dieléctrica :
- 3000 V entre entrada y tierra
- 3000 V entre entrada y salida
- 500 V entre salida y tierra
- 500 V entre salidas
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
