Descripción

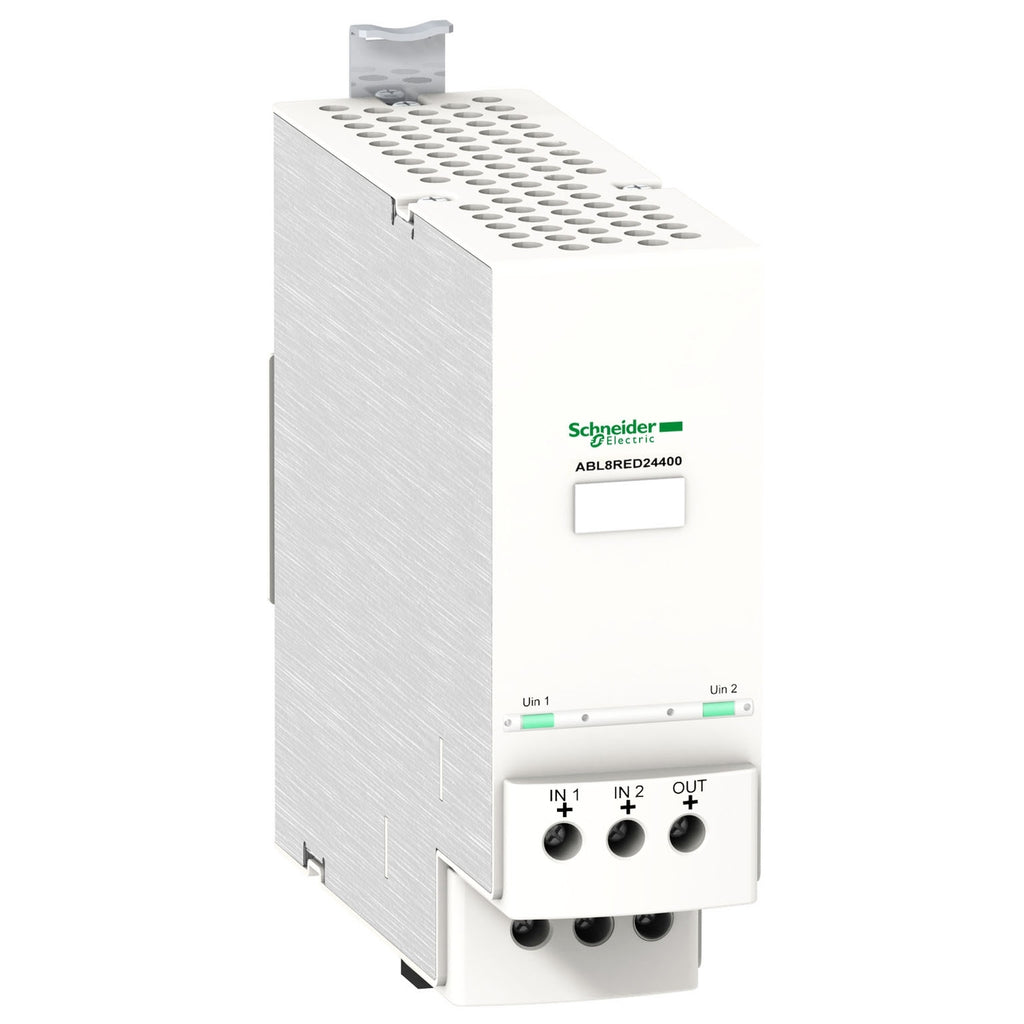

El módulo de redundancia ABL8RED24400 asegura esta función garantizando que el fallo de una fuente de alimentación no altere la otra (por ejemplo, en caso de cortocircuito en la salida de una de las fuentes de alimentación). En caso que el funcionamiento continuo de la aplicación prime sobre cualquier otra consideración, necesario garantizar que, en el momento que una fuente de alimentación falle, haya una segunda fuente que le reemplace.
Especificaciones
Principal
- Gama de producto : Phaseo
- Tipo de producto o componente : Módulo de redundancia
- Destino de producto : Para fuente de alimentación Modicon
- Tensión de entrada : 24...28.8 VDC
- Tensión de salida : (Uin-0.2) VDC
- Intensidad de salida máxima : 40 A
Complementario
- Límites de tensión de entrada : 22...30 V
- Corriente de entrada : 20 A
- Número de canales de salida : 1
- Tipo de protección de salida :
- Contra sobrecarga, tecnología de protección: protección externa por fuente alimentación
- Contra cortocircuitos, tecnología de protección: protección externa por fuente alimentación
- Conexiones - terminales :
- para conexión salida, terminales de tipo tornillo, capacidad de conexión: 2 x 0,5...2 x 10 mm² AWG 20...AWG 8
- para conexión entrada, terminales de tipo tornillo, capacidad de conexión: 4 x 0,5...4 x 10 mm² AWG 20...AWG 8
- para reles diagnóstico, bornero de tornillo extraíble, capacidad de conexión: 1 x 2.5 mm² AWG 14
- Modo de fijación :
- Por clips en carril DIN simétrico de 35 mm, posición operación: HORS DICO
- Por clips en carril DIN simétrico de 35 mm, posición operación: vertical
- Acoplamiento de salida : Paralelo
- Altitud máxima de funcionamiento : 2000 m
- Marcado : CE
- Señalizaciones en local :
- Estado fuente. aliment., LED por entrada - verde
- Estado fuente. aliment., estado 1 1 relé
- Peso del producto : 0.7 kg
Entorno
- Certificaciones de producto :
- EAC
- RCM
- Normas :
- CSA C22.2 No 60950-1
- UL 508
- Temperatura ambiente de funcionamiento : -25...60 °C
- Temperatura ambiente de almacenamiento : -40...85 °C
- Grado de protección IP : IP20
- Categoría de sobretensión : Clase II
- Humedad relativa :
- 0…90 % durante funcionamiento
- 0…95 % durante almacenamiento
- Corriente de entrada : 24 V con UTE C80-8
- Resistencia a las vibraciones :
- 2 gn (f = 11.9…150 Hz)
- 3.5 mm (f = 3…11.9 Hz)
Sostenibilidad
- Conforme con REACh sin SVHC : Sí
- Sin mercurio : Sí
