Descripción

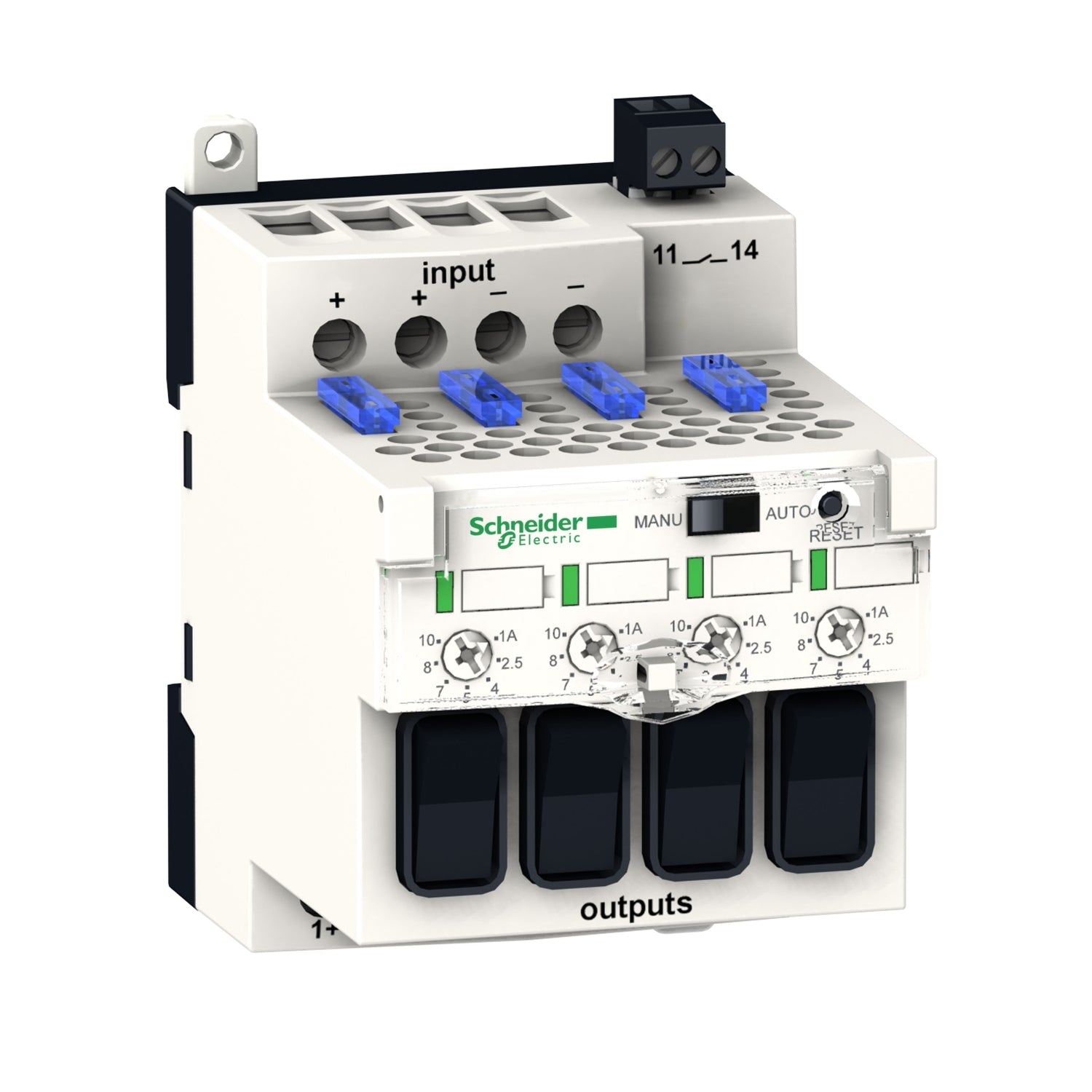

El módulo electrónico de protección selectiva aisla únicamente el circuito en el que ha ocurrido la falla, garantizando la continuidad de otros procesos. Permite la protección de hasta 4 circuitos diferentes con ajustes de 1 a 10 A cada uno.
Especificaciones
Principal
- Gama de producto : Phaseo
- Tipo de producto o componente : Módulo de protección electrónica
- Destino de producto : Para fuente de alimentación Modicon
- Tensión de entrada : 24...28.8 VDC
- Tensión de salida : (Uin-0.3) VDC
- Intensidad de salida máxima : 10 A por canal, índice: 1/2.5/4/5/7/8/
Complementario
- Límites de tensión de entrada : 19...32 V
- Corriente de entrada : 40 A
- Número de canales de salida : 4
- Tipo de protección de salida :
- Contra sobrecarga, tecnología de protección: 1,3 x In
- Contra cortocircuitos, tecnología de protección: rearme automático
- Protección de línea, tecnología de protección: fusible integrado de 1 x 15 A por canal
- Función complementaria : Una desconexión de 2 polos por canal
- Poder de corte : 1000 A en 32 V DC por fusible
- Conexiones - terminales :
- para conexión entrada, terminales de tipo tornillo, capacidad de conexión: 4 x 0,5...4 x 10 mm² AWG 20...AWG 8
- para reles diagnóstico, bornero de tornillo extraíble, capacidad de conexión: 1 x 2.5 mm² AWG 14
- para conexión salida, terminales de tipo tornillo, capacidad de conexión: 8 x 0,5...8 x 4 mm² AWG 20...AWG 10
- Modo de fijación :
- Por clips en carril DIN simétrico de 35 mm, posición operación: vertical
- En panel
- Altitud máxima de funcionamiento : 2000 m
- Marcado : CE
- Señalizaciones en local :
- Estado fuente. aliment., LED por entrada - verde
- Estado fuente. aliment., 1 relé
- Peso del producto : 0.47 kg
Entorno
- Certificaciones de producto :
- EAC
- RCM
- Normas :
- CSA C22.2 No 60950-1
- UL 508
- Temperatura ambiente de funcionamiento : -25...60 °C
- Temperatura ambiente de almacenamiento : -40...85 °C
- Grado de protección IP : IP20
- Fuerza dieléctrica :
- 500 V entre entrada y tierra
- 500 V entre salida y tierra
- Categoría de sobretensión : Clase II
- Humedad relativa :
- 0…90 % durante funcionamiento
- 0…95 % durante almacenamiento
- Corriente de entrada : 24 V con UTE C80-8
- Resistencia a las vibraciones :
- 2 gn (f = 11.9…150 Hz)
- 3.5 mm (f = 3…11.9 Hz)
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin mercurio : Sí
