Acti 9 es el sistema modular más flexible e innovador
Características y Beneficios de la línea ACTI 9 PowerTag
Sensores de energía inalámbricos son fácil de instalar en cualquier mini interruptor Acti 9 hasta 63A.
Los sensores PowerTag se pueden instalar sin perder espacio dentro del tablero de distribución.
La integración con Acti 9 Smartlink SI B (Ethernet) ofrece una solución completa de medición, monitoreo y control.
Concentrador PowerTag puede recibir hasta 20 sensores.
Especificaciones
Principal
- Gama : Acti 9

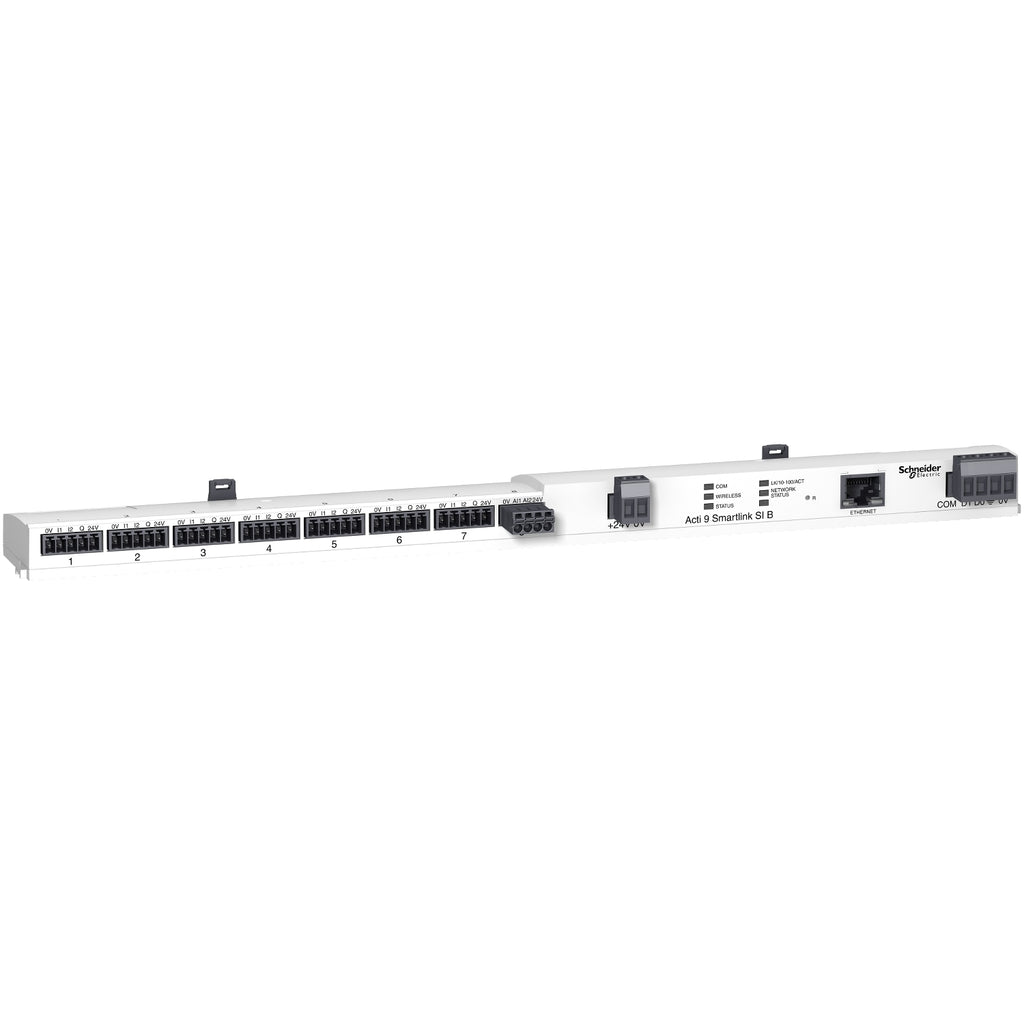

- Nombre del producto : Acti 9 Smartlink
- Tipo de producto o componente : Módulo de comunicación inteligente
- Nombre corto del dispositivo : Smartlink Ethernet
- Tipo de aplicación :
- Load control
- Breaker status monitoring
- Basic energy metering
- Load alarming
- Improved load monitoring E, U, I, P, Pf
- Numero máx. de dispositivos conectados :
- Up to 7 wired devices
- Hasta 20 dispositivos inalámbricos
- Grupo de canales :
- 1 grupo de 7 canales digitales
- 1 grupo de 1 canal analógico
- Corriente máxima : 1.5 A
- Tensión de alimentación asignada : 24 VDC +/- 20%
- Servicio de comunicación :
- Ethernet Modbus TCP/IP server
- Web server
- Servidor web :
- BMS Controller compatible
- Embedded web page
- Medio de soporte de transmisión : Radiofrecuencia 2.4…2.4835 GHz PowerTag 20
- Servicios web : WEB page
Complementario
- E/S especifica de aplicación :
- Contador totalizador de pulsos
- Convertidor de pulsa
- Tipo de protección :
- Protección contra cortocircuitos para entrada analógica
- Contra inversión de polaridad para alimentación auxiliar
- Contra inversión de polaridad para entrada
- Sobretensión en 33 VDC para salida digital
- Inmunidad a microcortes : 10ms
- Rearme : reajuste de fábrica en frontal
- Tipo de entrada/salida :
- 2 entradas + 1 salida por canal digital
- 2 entradas por canal analógico
- Tipo de entrada :
- Corriente para entrada analógica, 4...20 mA
- Votlaje para entrada analógica, 0...10 VDC
- Colector de corriente para entrada digital, 24 V DC +/- 20% en 2.5 mA
- Intensidad permanente máxima : 0.005mA para entrada digital
- Error de precisión absoluta : +/- 1% de la escala total para entrada analógica 12 bits
- Tipo de filtrado electrónico : 2ms de estado 0 a estado 1
- Tipo de salida : Fuente de intensidad lógica, estado 1 24VDC 100mA
- Máximum voltage drop : <1 V en estado 1 salida digital
- Corriente de entrada :
- 0.5 A para salida digital
- 3 A para alimentación
- Señalizaciones en local :
- Comunicación, estado 1 1 LED - tipo de cable: amarillo
- NS (estado de la red), estado 1 1 LED - tipo de cable: verde, naranja y rojo
- Comunicación (LK/ACT 10/100), estado 1 1 LED - tipo de cable: verde y amarillo
- Estado, estado 1 1 LED - tipo de cable: verde, naranja y rojo
- Posición de montaje : Horizontal y vertical on DIN rail
- Color : Blanco - tipo de cable: RAL 9003)
- Localización de conexión : Frontal
- Conexiones - terminales :
- Terminal cargado por resorte Ti24 11 para entrada/salida digital, pedir por separado
- Conector RJ45 1 para Ethernet, pedir por separado
- Conector enchufable 1 para circuito suministro
- Conector enchufable 1 para bus de comunicación
- Conector enchufable 1 para entrada analógico
- Longitud de cable pelado para conectar bornas :
- Control, estado 1 10 mm
- Circuito suministro, estado 1 7 mm
- Bus de comunicación, estado 1 7 mm
- Entrada analógica, estado 1 7mm
- Tipo de red de comunicaciones :
- RS485 Modbus RTU esclavo SUB-D 9 9.6...19.2 kbauds
- Ethernet Modbus TCP/IP servidor RJ45 10/100 Mbit/s
- Altura : 22.5mm
- Anchura : 359mm
- Profundidad : 42mm
- Peso del producto : 180g
- Equipo suministrado :
- Juego de 1 bus connector
- Juego de 1 conector
- Juego de 1 power supply connector
- Juego de 2 locking clips
- Interfaz de puesta en marcha : ECOREACH, Web page
Entorno
- Grado de protección IP : IP20
- Grado de contaminación : 3
- Características ambientales :
- Corrosivo 3C2 acorde a IEC 60721-3-3
- Niebla salina 2 acorde a IEC 60068-2-52
- Resistencia a las choques : 15 gn para 11 ms acorde a IEC 60068-2-27
- Tropicalización : 2
- Humedad relativa : 93% en 40°C
- Altitud máxima de funcionamiento: 0...2000m
- Temperatura ambiente de funcionamiento : -25...60°C
- Temperatura ambiente de almacenamiento : -40...80°C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directivo RoHS UE : Conforme
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
