Acti 9 es el sistema modular más flexible e innovador
Características y Beneficios
Alta resistencia a sobretensiones gracias a un diseño industrial de alto nivel.
Permite una instalación rápida y sencilla garantizando la máxima seguridad durante la vida útil.
Es seguro para instaladores y usuarios en los entornos más exigentes.
Ofrece mayor vida útil del producto gracias a su mecanismo de cierre brusco , ya que limita el desgaste de los contactos y reduce el envejecimiento prematuro del dispositivo por sobrecalentamiento.
VisiSafe aporta la máxima garantía de seguridad durante toda la vida útil de la instalación.
Apriete sólido y fiable - el borne permite que el operador pueda llegar a exceder hasta dos veces el par de apriete del aparato sin riesgo de deterioro.
Conexiones fiables y seguras - el Acti 9 C60H-DC está dotado de bornes ergonómicos y seguros IP20 aislados para asegurar conexiones seguras y fiables a lo largo de todo el tiempo de vida del aparato.
Diseño moderno y compacto permite impresionar a sus clientes por la elegancia de su instalación.
Sus materiales son 100% reciclables y recuperables , a su vez cumplen las normas RoHS y REACH.
Amplia zona de etiquetado de circuitos.
Accesorios a medida - la gama Acti 9 ofrece una completa gama de accesorios.
Descripción

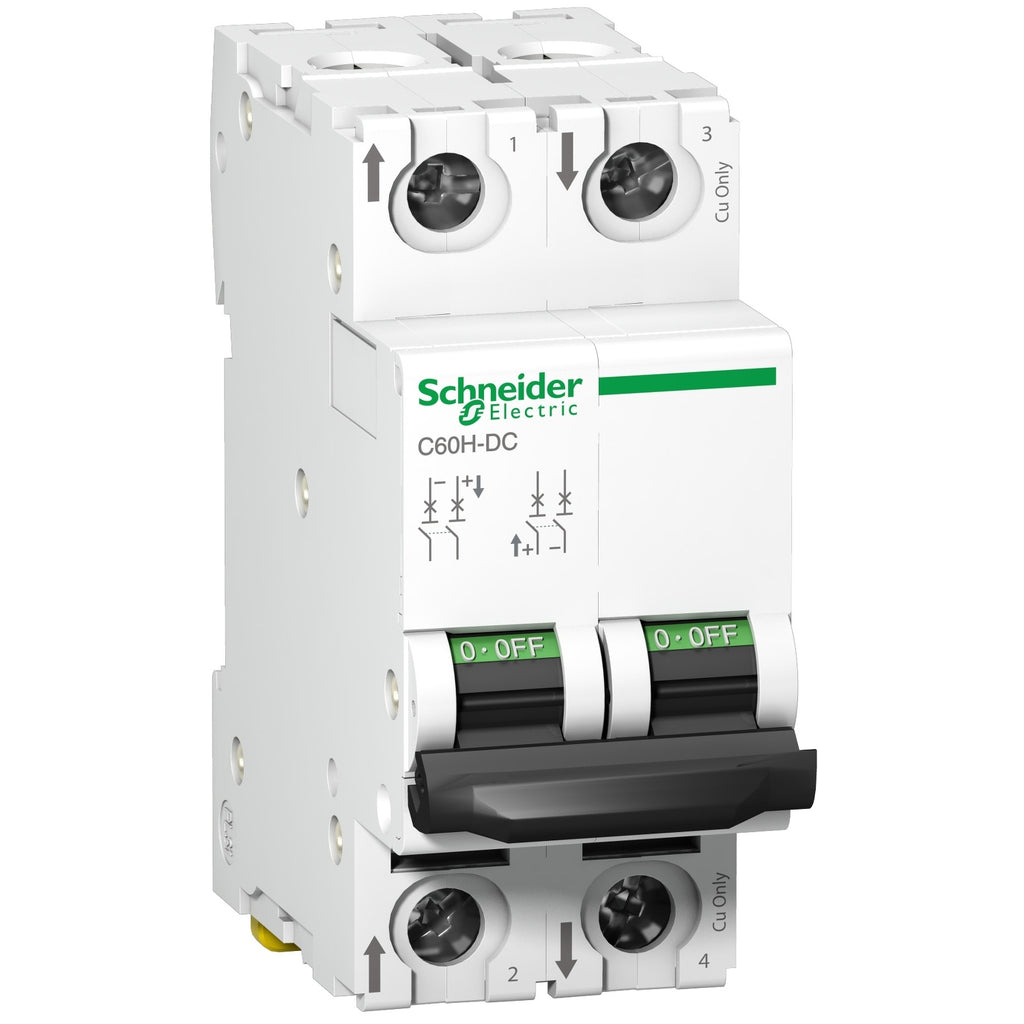

La línea C60H-DC es un interruptor termomagnético que ofrece protección de circuito de corriente continua y garantiza un alto nivel de seguridad, se utiliza en control industrial, automatizaciones, transporte y energías renovables.
Especificaciones
Principal
- Aplicación del dispositivo : Distribución
- Gama : Acti 9
- Nombre del producto : Acti 9 C60H-DC
- Tipo de producto o componente : Interruptor automático en miniatura
- Nombre corto del dispositivo : C60H-DC
- Número de polos : 2P ; Bipolar
- Número de polos protegidos : 2
- Corriente nominal [In] : 10A en 25°C
- Tipo de red : DC
- Tecnología de unidad de disparo : Térmico-magnético
- Tensión de empleo : hasta 500VDC
- Código de curva : C
- Poder de corte : 10kA Icu 440 VDC
- Categoría de utilización : A
- Apto para seccionamiento : Sí
- Normas : EN/IEC : 60947-2
Complementario
- Frecuencia de red : 50/60 Hz
- Disparo magnético : 8.5 In (+-20%)
- Tensión asignada de empleo [Ue] : 500VDC
- Tensión asignada de aislamiento [Ui] : 500 VDC 50/60Hz
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV
- Indicador de posición del contacto : Sí
- Tipo de control : Maneta
- Señalizaciones en local : Indicador encendido/apagado
- Tipo de montaje : Fijo
- Tipo de montaje : Carril DIN
- Pasos de 9mm : 4
- Peso del producto : 0.256kg
- Color : Blanco
- Endurancia mecánica : 20000 ciclos
- Durabilidad eléctrica : 6000 ciclos 500VDC
- Preparado para candado : con candado
- Descripción de las opciones de bloqueo : En posición O
- Longitud de cable pelado para conectar bornas : 14mm para arriba o abajo conexión
- Par de apriete : Circuito de alimenación, estado 1 2.5 N.m arriba o abajo
- Protección contra fugas a tierra : Sin
Entorno
- Grado de contaminación : 3
- Categoría de sobretensión : IV
- Tropicalización : 2
- Altitud máxima de funcionamiento : 0...2000m
- Temperatura ambiente de funcionamiento : -25...70°C
- Temperatura ambiente de almacenamiento : -40...85°C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directivo RoHS UE : Conforme
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
