Acti 9 es el sistema modular más flexible e innovador

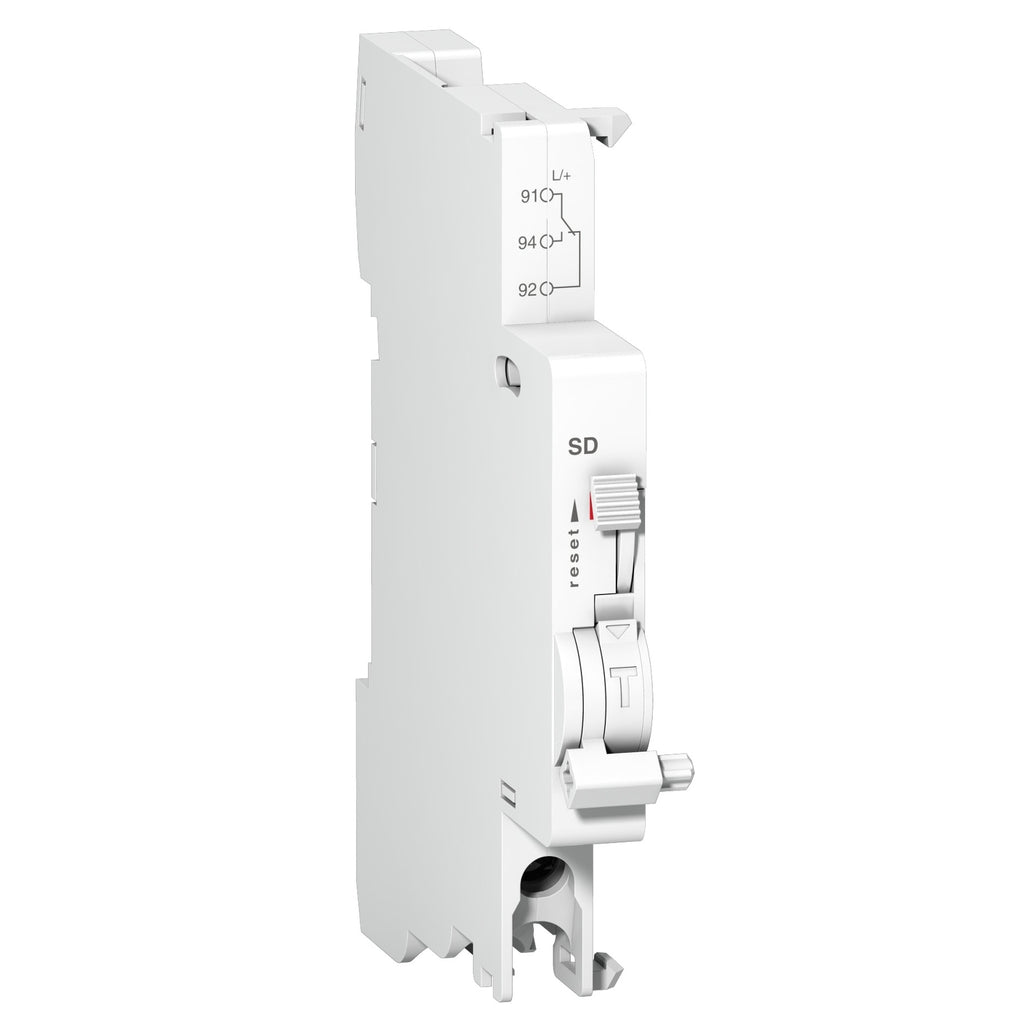

Descripción
Indica remotamente el disparo sobre una falla eléctrica del dispositivo asociado.
Contacto 1NANC indica la posición del interruptor automático sobre:
- falla eléctrica
- Acción al disparar auxiliar
Misma indicación que VISI-TRIP.
Especificaciones
Principal
- Gama : Acti 9
- Tipo de producto : Contacto de señalización de defecto
- Nombre corto del dispositivo : SD
- Composición de contactos de señalización : 1 NANC
- Corriente nominal [In] :
- 3A , estado 1 380...415VAC 50/60Hz
- 6A , estado 1 220...240VAC 50/60Hz
- 1A , estado 1 130VDC
- 1.5A , estado 1 48VDC
- 6A estado 1 24VDC
- Pasos de 9mm : 1
Complementario
- Compatibilidad de gama :
- C60
- C120
- C60H-DC
- Acti 9 C120
- Acti 9 C60H-DC
- Tensión asignada de aislamiento : 4kV
- Señalizaciones en local : Indicador mecánico
- Tipo de montaje : Fijo
- Tipo de montaje : Carril DIN
- Altura : 85.3mm
- Anchura : 9mm
- Profundidad : 73.5mm
- Peso del producto : 30g
- Color : Blanco
- Conexiones - terminales :
- Terminal de fijación - tipo de cable: inferior) 2 cable(s) 1.5 mm² - flexible
- Terminal de fijación - tipo de cable: inferior) 1 cable(s) 0.5…2.5 mm² - rígido
- Terminal de fijación - tipo de cable: inferior) 2 cable(s) 1.5 mm² - flexible con terminal
- Longitud de cable pelado para conectar bornas : 9mm
- Par de apriete : 1 N.m
Entorno
- Normas : EN/IEC 60947-5-1
- Certificaciones de producto: ASTA , LCIE, Kerna, ASEFA
- Grado de protección : IP20
- Grado de contaminación : 3
- Tropicalización : 2
- Temperatura ambiente de funcionamiento : -25...70°C
- Temperatura ambiente de almacenamiento : -40...85°C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directivo RoHS UE : Conforme
- Sin mercurio : Sí
