Acti 9 es el sistema modular más flexible e innovador
Características y Beneficios de la línea ACTI 9 iPRD
Los limitadores enchufables iPRD permiten rápido reemplazo los cartuchos dañados.
VISI-TRIP le permite detectar las anomalías del limitador rápidamente y reduce el tiempo de intervención.
Alta resistencia a sobretensiones gracias a un diseño industrial de alto nivel.
Permite una instalación rápida y sencilla garantizando la máxima seguridad durante la vida útil.
Es seguro para instaladores y usuarios en los entornos más exigentes debido al aislamiento de clase 2.
Diseño moderno y compacto permite impresionar a sus clientes por la elegancia de su instalación.
Sus materiales son 100% reciclables y recuperables
Descripción

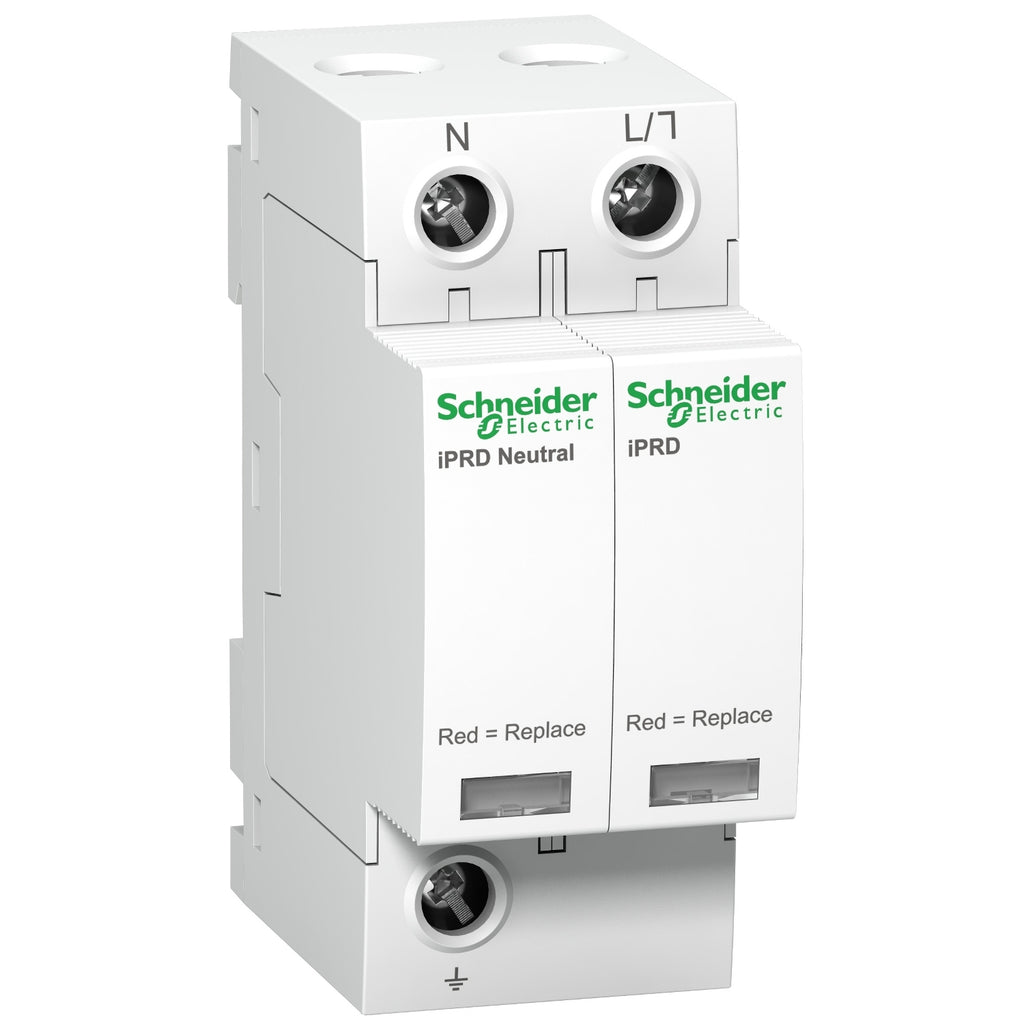

Limitador de sobretensión unipolar con neutro Acti 9 iPRD40 con cartuchos removibles que dispone de una intensidad máxima de descarga de 40 kA con una onda 8/20µs. Se utiliza en esquemas TT (380/220VAC). Se instala en en instalaciones monofásicas.
La gama iPRD está diseñada para proteger los equipos eléctricos contra los daños producidos por las sobretensiones, principalmente de origen atmosférico (producidas por la caída de rayos) y algunas sobretensiones de origen industrial (producidas por conexión o desconexión de cargas fuertemente inductivas, interruptores grandes, entre otros).
El limitador iPRD40 necesita interruptores termomagnéticos IC60 con curva C de 40A para su correcto funcionamiento y máxima seguridad después de las descargas.
¿Dónde puedo montar los componentes modulares Acti 9?
Se recomiendan los siguientes tableros eléctricos y cajas modulares de la marca SCHNEIDER ELECTRIC para el respectivo montaje.
- Tableros de acero SPACIAL CRN
- Tableros de acero inoxidable SPACIAL S3X
- Tableros de poliester THALASSA PLM
- Cajas modulares EASY 9, Micropragma, Minipragma, Mini kaedra
Especificaciones
Principal
- Gama de producto : Acti 9
- Nombre del producto : Acti 9 iPRD
- Tipo de producto: Limitador de sobretensiones con cartucho enchufable
- Nombre corto del dispositivo : iPRD40
- Aplicación del dispositivo : Distribución
- Número de polos : 1P+N
- Señalización remota : Sin
- Tipo de limitador de sobretensiones : Red de distribución eléctrica
- Sistema de conexión a tierra : TN-S, TT
Complementario
- Tipo y clase de limitador de sobretensiones : Tipo 2
- Tecnología de limitador de sobretensiones : MOV + GDT
- Tensión asignada de empleo [Ue] : 230/400 VAC - tipo de cable +/- 10% en 50/60Hz
- Intensidad de descarga nominal [In] :
- Modo común, estado 1 15kA - tipo de cable: L/PE
- Modo común, estado 1 15kA - tipo de cable N/PE
- Modo diferencial, estado 1 15kA - tipo de cable L/N
- Intensidad de descarga máxima [Imax] :
- Modo común, estado 1 40kA - L/PE
- Modo común, estado 1 40kA - N/PE
- Modo diferencial, estado 1 40kA L/N
- Tensión de funcionamiento máxima continua [Uc] :
- Modo común, estado 1 350 V L/PE
- Modo común, estado 1 350V N/PE
- Modo diferencial, estado 1 40kA L/N
- Nivel de protección de tensión :
- Modo común <1.4kV tipo 2 L/PE
- Modo diferencial estado 1 350V L/N
- Sobretensión temporal :
- 337 V L/N 5s mantenido
- 1200V N/PE 200ms modo de falla segura
- 442 V L/PE 5s mantenido
- 1453 V L/PE 200ms modo de falla segura
- Tipo de dispositivo seccionador :
- Int. termomagnético asociado iC60H 50A curva C - Icu 15kA
- Int. termomagnético asociado iC60N 40A curva C - Icu 10kA
- Int. automático asociado NG125H 63A curva C - Icu 36kA
- Int. automático asociado NG125L 63A curva C - Icu 50kA
- Int. automatico asociado NG125N 40A curva C - Icu 25kA
- Fusible asociado gG 63A - Icu 15kA
- Fusible asociado gG 80A - Icu 50kA
- Clasificación de corriente de cortocircuito : 50kA
- Tipo de montaje : Ajustable en clip
- Tipo de montaje : Carril DIN
- Pasos de 9mm : 2
- Altura : 85mm
- Anchura : 36mm
- Profundidad : 69mm
- Peso del producto : 0.211kg
- Color : Blanco - tipo de cable : RAL 9003
- Tiempo de respuesta : <= 25ns
- Corriente residual a tierra : 0.6mA , 0.003mA
- Conexiones - terminales :
- Tipo túnel - tipo de cable inferior 2.5..35mm2
- Tipo túnel - tipo de cable superior 2.5...35mm2
- Par de apriete : 2.5 N.m
Entorno
- Normas : EN 61643-11:2012 , IEC 61643-11:2011
- Certificaciones de producto : CE
- Etiquetas de calidad : KEMA-KEUR , NF
- Grado de protección IP :
- En cara frontal, estado 1 IP40 acorde a IEC 60529
- Instalado, estado 1 IP20 acorde a IEC 60529
- Grado de protección IK : IK03
- Humedad relativa : 5...95%
- Altitud máxima de funcionamiento : 2000m
- Temperatura ambiente de funcionamiento : -25...60°C
- Temperatura ambiente de almacenamiento : -40...85°C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directivo RoHS UE : Conforme
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
Ficha Técnica Catálogo Acti 9
