Descripción
Los relés Vigirex pueden usarse para protección y mantenimiento en todos los niveles de la instalación. Dependiendo de los relés, pueden usarse en instalaciones de CA de bajo voltaje TT, IT o TNS para voltajes de hasta 1000 V y frecuencias de 50/60 Hz a 400 Hz.
Los relés de corriente residual Vigirex, con toroides asociados miden la corriente de fuga a tierra en la instalación eléctrica para detectar niveles que pueden ser perjudiciales.
Beneficios
- Vigirex se puede usar en todo nivel de la instalación eléctrica: tablero general de baja tensión, tableros de distribución de potencia y tableros de distribución final.
- Pueden usarse para protección de corriente residual y monitoreo de fuga a tierra industrial y de construcción.
Uso
- Prevenir lesiones por contacto directo / indirecto con altas corrientes
- Proteger contra riesgos de incendio y daños al equipo.
- Protección del motor
Especificaciones
Principal
- Gama : Vigirex

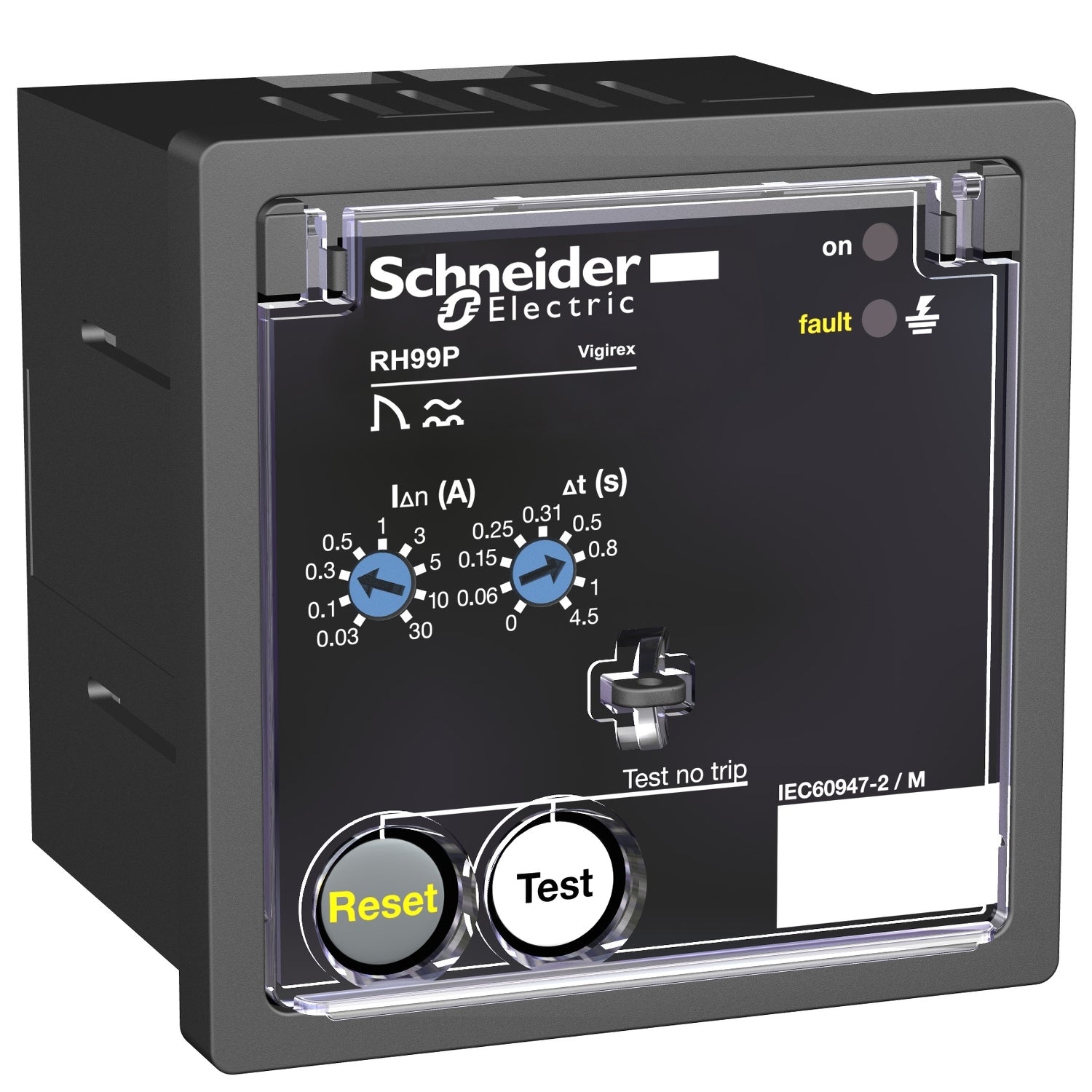

- Nombre corto del dispositivo : RH99P
- Tipo de producto : Relé diferencial Clase A Superinmunizado
- Compatibilidad de gama :
- Vigirex RH TOA Toroidales diferencales cerrados tipo A y tipo abiertos TOA
- Vigirex RH A Toroidales diferencales cerrados tipo A y tipo abiertos TOA
- Aplicación del relé : Reles de protección frente a corriente residual
Complementario
- Sistema de conexión a tierra : IT , TT , TN-S
- Tensión de alimentación asignada [Us] :
- 220...240 VAC 50/60 Hz
- 220...240 VAC 400 Hz
- Consumo de potencia en W : 4 VA
- Tipo de medición :
- Medición interna de corriente de fugas a tierra, rango: 80...100 %
- Tipo de ajuste de la temporización del disparo diferencial :
- Instantáneo 0,03 A
- 9 ajustes configurables 0,03…30 A 0…4,5 s
- Función de prueba :
- Local
- Test remoto
- Monitorización :
- Componentes electrónicos - tipo de cable: continuo
- Alimentación - tipo de cable: continuo
- Enlace relé/sensor - tipo de cable: continuo
- Intensidad térmica convencional en la envolvente [Ithe] : 8 A
- Carga mínima : 10 mA en 12 V
- Peso del producto : 0.3 kg
- Resistencia mecánica :
- Resistencia al fuego
- Protección IK 2 joules, estado 1 IK07
- Protección IP, estado 1 IP20
- Protección IP, estado 1 IP30
- Protección IP, estado 1 IP40
- Vibraciones 13,2-100 Hz, estado 1 0,7 g
- Vibraciones 2-13,2 Hz, estado 1 +/- 1 mm
- Clase de protección contra fugas a tierra :
- Clase AC
- Clase A si
- Categoría de sobretensión : IV
- Inviolabilidad de los ajustes : Protegido por cubierta precintable
- Soporte de montaje : Panel
- Altura : 72 mm
- Anchura : 72 mm
- Profundidad : 78 mm
- Conexiones - terminales :
- Alimentación auxiliar, estado 1 bornero cable(s) 0,2…2,5 mm² Flexible AWG 24...AWG 12
- Alimentación auxiliar, estado 1 bornero cable(s) 0,2…2,5 mm² rígido AWG 24...AWG 12
- Alimentación auxiliar, estado 1 bornero cable(s) 0,25…2,5 mm² Flexible AWG 24...AWG 12
- Contactos de defecto, estado 1 bornero cable(s) 0,2…2,5 mm² Flexible AWG 24...AWG
- Contactos de defecto, estado 1 bornero cable(s) 0,2…2,5 mm² rígido AWG 24...AWG
- Contactos de defecto, estado 1 bornero cable(s) 0,25…2,5 mm² Flexible AWG 24...AWG
- Contactos de test y borna de reset de defecto, estado 1 bornero cable(s) 0,2…2,5 mm² Flexible AWG 24...AWG 12
- Contactos de test y borna de reset de defecto, estado 1 bornero cable(s) 0,2…2,5 mm² rígido AWG 24...AWG 12
- Contactos de test y borna de reset de defecto, estado 1 bornero cable(s) 0,25…2,5 mm² Flexible AWG 24...AWG 12
- Toroidal, estado 1 bornero cable(s) 0,2…2,5 mm² Flexible AWG 24...AWG 12
- Toroidal, estado 1 bornero cable(s) 0,2…2,5 mm² rígido AWG 24...AWG 12
- Toroidal, estado 1 bornero cable(s) 0,25…2,5 mm² Flexible AWG 24...AWG 12
- Presencia de tensión, estado 1 bornero cable(s) 0,2…2,5 mm² Flexible AWG 24...AWG 12
- Presencia de tensión, estado 1 bornero cable(s) 0,2…2,5 mm² rígido AWG 24...AWG 12
- Presencia de tensión, estado 1 bornero cable(s) 0,25…2,5 mm² Flexible AWG 24...AWG
- Longitud de cable pelado para conectar bornas :
- Alimentación auxiliar, estado 1 7 mm
- Contactos de defecto, estado 1 7 mm
- Contactos de test y borna de reset de defecto, estado 1 7 mm
- Toroidal, estado 1 7 mm
- Presencia de tensión, estado 1 7 mm
- Par de apriete :
- Alimentación auxiliar, estado 1 0,6 N.m
- Contactos de defecto, estado 1 0,6 N.m
- Contactos de test y borna de reset de defecto, estado 1 0,6 N.m
- Toroidal, estado 1 0,6 N.m
- Presencia de tensión, estado 1 0,6 N.m
Entorno
- Temperatura ambiente de funcionamiento : -35...70 °C
- Temperatura ambiente de almacenamiento : -55...85 °C
- Compatibilidad electromagnética :
- Emisiones conducidas e irradiadas, estado 1 B
- Prueba de inmunidad de radio frecuencia conducida, estado 1 3
- Prueba de inmunidad ante descarga electroestática, estado 1 4
- Susceptibilidad conducida de energía elevada, estado 1 4
- Susceptibilidad conducida de baja energía, estado 1 4
- Susceptibilidad radiada, estado 1 3
- Clase de potección contra descargas eléctricas : Clase II
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directiva RoHS UE : Sí
- Sin mercurio : Sí
