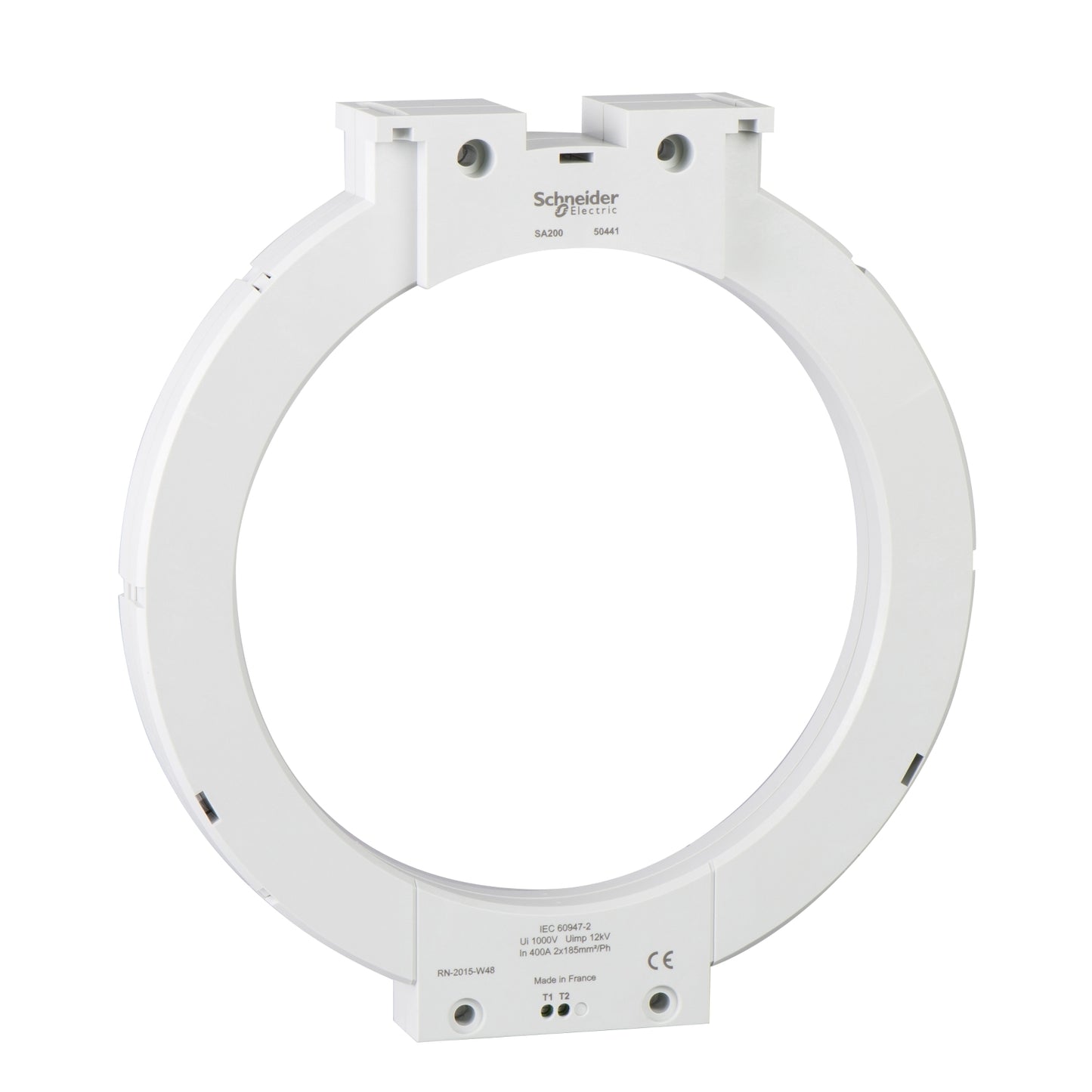

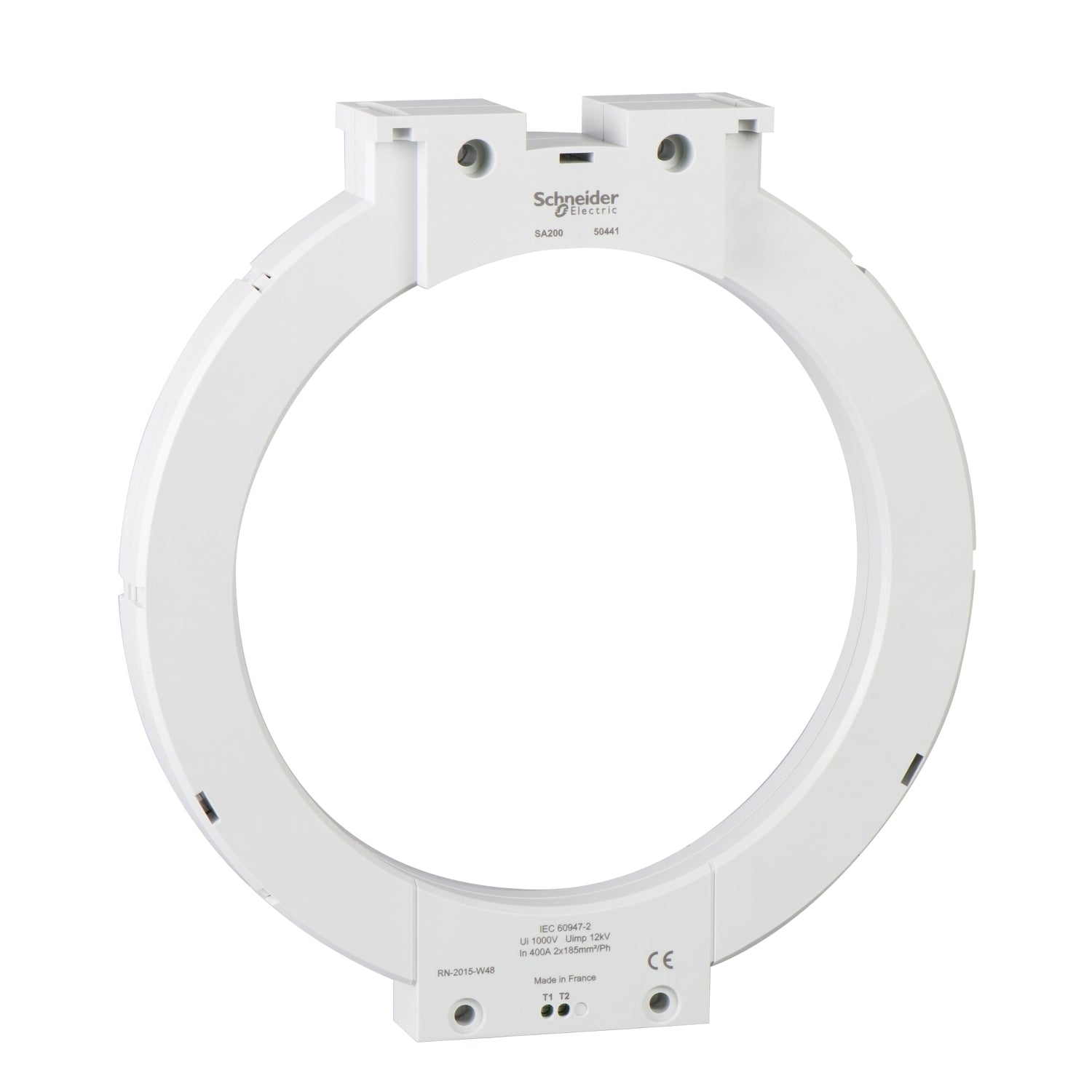

Descripción
Los sensores utilizados para los relés Vigirex permiten que el relé electrónico mida las corrientes de secuencia cero que fluyen en el circuito monitoreado. También protegen el relé contra sobretensiones y corrientes de cortocircuito en la línea que se está monitoreando.
El toroide se puede montarse en lo siguiente:
- Riel DIN.
- Placa o Soporte.
- Engancharse en el relé Vigirex.
- Atado a cables.
Especificaciones
Principal
- Gama : Vigirex
- Nombre corto del dispositivo : GA300
- Tipo de producto :
- Toroidales diferencales cerrados tipo A y tipo abiertos TOA
- Aplicación del dispositivo : Control y supervisión del equipo
- Compatibilidad de gama : Vigirex relé enchufable RH
- Corriente asignada de empleo [Ie] : 630 A
Complementario
- Current sensor type : Toroide cerrado de tipo A
- Tipo de red : DC , AC
- Frecuencia de red : 45...440 Hz
- Tensión asignada de aislamiento [Ui] : 1000 V
- Raelación de transformación : 1/1000
- Corriente temporal admisible [Icw] : 100 kA para 0.5 s
- Resistencia a la corriente diferencial de cortocircuito :
- 85 kA / 0.5 s acorde a IEC 60947-2
- Categoría de sobretensión : IV
- Tensión asignada de resistencia a los choques [Uimp] : 12 kV
- Modo de montaje : Fijo - tipo de cable: cables
- Conexiones - terminales : Conexión por clip 6.35 mm²
- Diámetro : Inter., estado 1 291 mm
- Diámetro exterior del cable :
- 150 mm para 2 cables , estado 1 240 mm² (máximo)
- Peso del producto : 2.23 kg
- Altura : 360 mm
- Anchura : 390 mm
- Profundidad : 46 mm
Entorno
- Grado de protección IP : Conectores, estado 1 IP20 , IP30
- Características ambientales :
- Exposición al calor húmedo fuera de servicio - tipo de cable: 25-55 °C, HR 95%) , estado 1 28 ciclos
- Niebla salina, estado 1 Kb/2
- Exposición al calor húmedo en servicio, estado 1 categoria C2, estado 1 48 horas
- Grado de contaminación : Nivel 3
- Temperatura ambiente de funcionamiento : -35...70 °C
- Temperatura ambiente de almacenamiento : -55...85 °C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directiva RoHS UE : Conforme
- Sin mercurio : Sí
