Especificaciones
Principal
- Gama : Compact
- Gama de producto : NS630b...1600
- Tipo de producto o componente : Interruptor automático

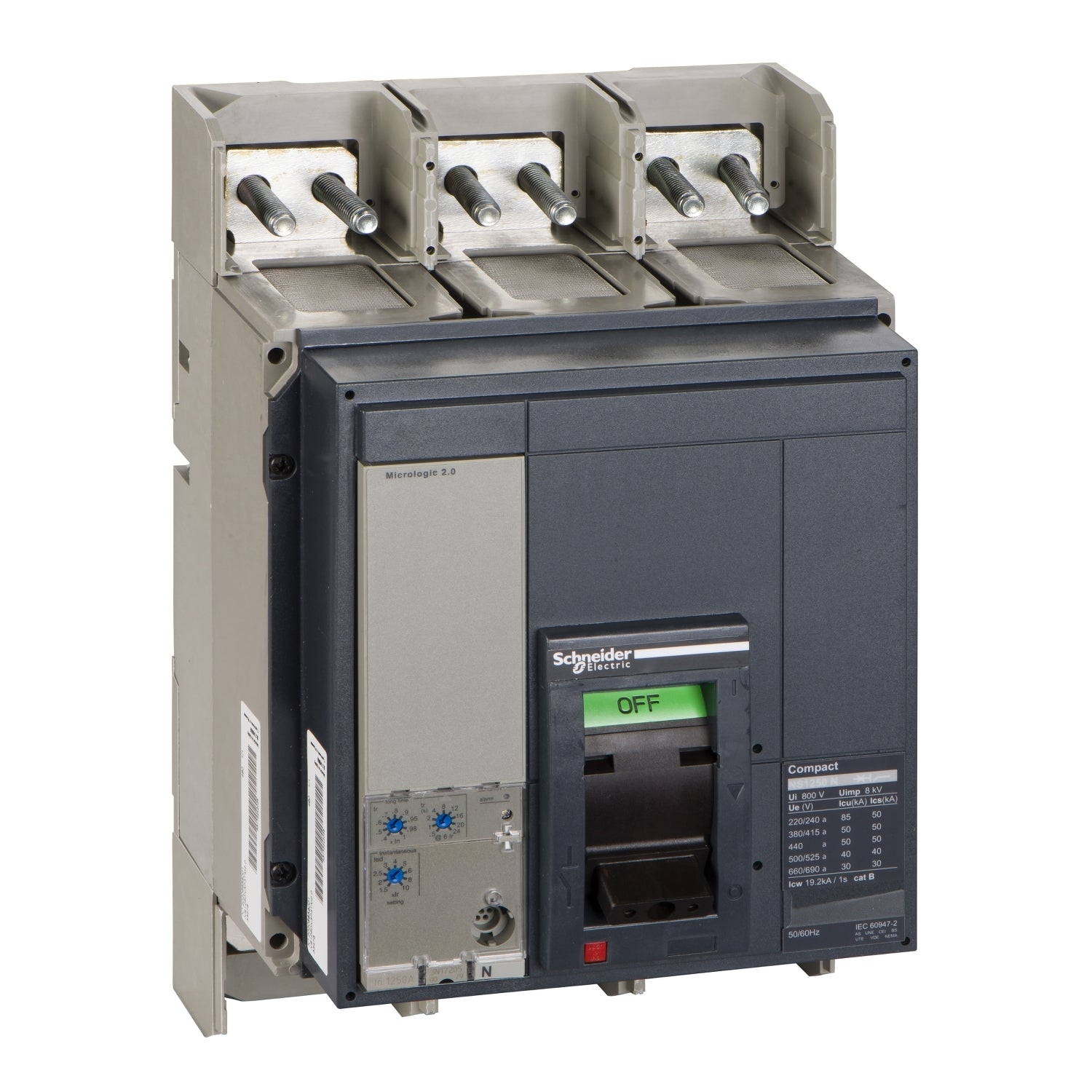

- Nombre corto del dispositivo : Compact NS1250N
- Aplicación del dispositivo : Distribución
- Número de polos : 3P
- Descripción de polos protegidos : 3t
- Tipo de red : AC
- Código de poder de corte : N
- Apto para seccionamiento : Sí
- Categoría de empleo : Category B
- Unidad de control : Micrologic 2.0
- Tecnología de unidad de disparo : Electrónico
- Calibre de la unidad de disparo : 1250 A en 50 °C
Complementario
- Frecuencia de red : 50/60 Hz
- Tipo de control :
- Mando rotativo
- Maneta
- Tipo de montaje : Fijo
- Tipo de montaje : Placa posterior
- Conexión superior : Frontal
- Conexión hacia abajo : Parte frontal
- Rated current up to 65 °C [In] : 1000 A en 50 °C
- Tensión asignada de aislamiento [Ui] : 800 VAC 50/60 Hz
- Tensión asignada de resistencia a los choques [Uimp] : 8 kV
- Tensión asignada de empleo [Ue] : 690 VAC 50/60 Hz
- Calibre CT del interruptor automático : 1250 A
- Poder de corte :
- 30 kA Icu en 660/690 VAC 50/60 Hz
- 50 kA Icu en 380/415 VAC 50/60 Hz
- 50 kA Icu en 440 VAC 50/60 Hz
- 85 kA Icu en 220/240 VAC 50/60 Hz
- 40 kA Icu en 500/525 VAC 50/60 Hz
- Poder de corte en servicio [Ics] :
- 30 kA en 660/690 VAC 50/60 Hz
- 40 kA en 500/525 VAC 50/60 Hz
- 50 kA en 220/240 VAC 50/60 H
- 50 kA en 380/415 VAC 50/60 Hz
- 50 kA en 440 VAC 50/60 Hz
- Composición de los contactos auxiliares : 1 NA/NC
- Endurancia mecánica : 10000 ciclos
- Durabilidad eléctrica :
- 2000 ciclos 690 VAC 50/60 Hz In
- 3000 ciclos 690 VAC 50/60 Hz In/2
- 4000 ciclos 440 VAC 50/60 Hz In
- 5000 ciclos 440 VAC 50/60 Hz In/2
- Señalizaciones en local : Indicación de contacto positivo
- Corriente temporal admisible [Icw] : 19.2 kA
- Funciones de protección de unidad de control : LI
- Tipo de protección :
- Prot.contra cortocirc.(inst.)
- Prot.cont. sobrec. (per.largo)
- Tipo de ajuste de detección a largo plazo Ir : Ajustable
- Intervalo de ajuste de detección a largo plazo : 0.4...1 x pol
- Tipo de ajuste de retardo de larga duración : 9 regulaciones
- Ajuste de retardo de larga duración [Tr] :
- 0.7…16.6 s 7.2 x Ir
- 12.5…600 s 1.5 x Ir
- 0.5…24 s 6 x Ir
- Memoria térmica : 20 mn
- Tipo de ajuste de detección instantánea Ii : Ajustable
- Intervalo de ajuste de detección instantánea : 1,5...10 x Ir
- Integrated instantaneous protection : 40 kA
- Altura : 327 mm
- Anchura : 210 mm
- Profundidad : 147 mm
Entorno
- Normas : IEC 60947-2
- Certificaciones de producto :
- ASTA
- ASEFA
- Pérdidas de potencia : 22 W
- Grado de protección IP : IP40
- Grado de protección IK : IK07
- Grado de contaminación : 3
- Temperatura ambiente de funcionamiento : -25...70 °C
- Temperatura ambiente de almacenamiento : -50...85 °C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directiva RoHS UE : Sí
- Sin mercurio : Sí
