Programa PLC de Control de Nivel de Un Solo Tanque
Descripción del problema

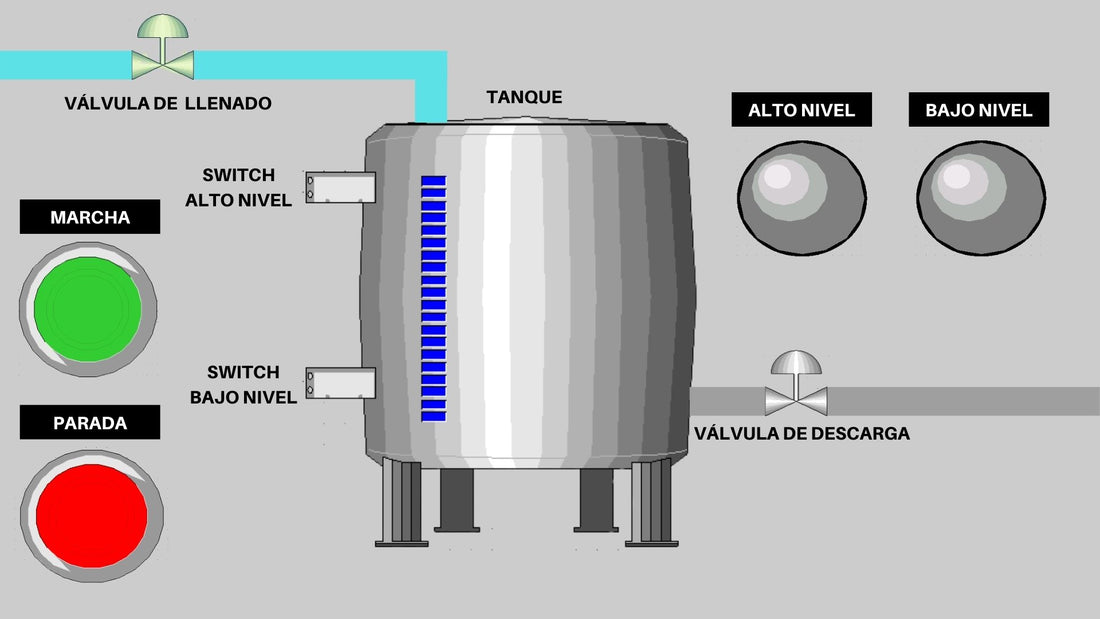

Hay un tanque instalado en la planta donde se va a controlar el nivel de líquido. Cuando el líquido alcance un nivel bajo, el flujo de salida se bloqueará y se permitirá que se abra el flujo de entrada. Cuando el líquido alcance un nivel alto, el flujo de entrada se bloqueará y se permitirá que se abra el flujo de salida.
Solución del problema
Los interruptores de nivel se utilizarán para detectar el nivel alto y bajo del líquido en el tanque. Estos interruptores dan una salida digital, lo que significa que dará salida 1 o 0.
El interruptor de límite de nivel bajo se montará en la parte inferior y el interruptor de límite de nivel alto en la parte superior del tanque en posición lateral.
Se utilizarán válvulas de pistón para controlar el nivel del líquido. Estas válvulas tienen solo 2 estados: completamente cerrada y completamente abierta.
Cuando se activan estas entradas (los interruptores de límite), las salidas (las válvulas) deben bloquear el llenado o la descarga del líquido.
También habrá pulsadores de marcha y parada para iniciar o detener el proceso.
Lista de entradas/salidas
Bits de memoria
%M0: BOBINA_BIT - Ciclo Encendido
Lista de entradas
Lista de salidas
Diagrama de escalera de PLC para Control de Nivel de Un Solo Tanque
Descripción del programa del PLC
En esta aplicación, utilizamos PLC Modicon M221 y programa EcoStruxure Machine Expert - Basic para la programación.
Rung0
El proceso inicia cuando se presiona el pulsador de marcha %I0.1: START_. La bobina de memoria %M0: BOBINA_BIT está en paralelo con el pulsador para engancharla. El proceso se puede detener cuando se presiona el pulsador de parada %I0.0: OFF.
Rung1
Cuando se activa el interruptor de límite de nivel alto %I0.2: INT_NIV_1, la válvula de descarga %Q0.1 - S_ VALVULA se abre por completo y se cerrará cuando se activa el interruptor de límite de nivel bajo %I0.3: INT_NIV_2.
Este Rung es para controlar la válvula de descarga cuando se detecta un alto nivel de líquido en el tanque.
Se ha realizado enganche de la válvula de descarga porque el interruptor de límite de nivel alto se activa solo temporalmente. El interruptor de límite de nivel bajo está conectado en serie, por lo que cuando se detecta el nivel bajo, la válvula de descarga se cerrará.
Rung 2
Cuando se activa el interruptor de límite de nivel bajo %I0.3: INT_NIV_2 o se presiona pulsador de marcha %I0.1: START_, la válvula de llenado %Q0.0 - E_VALVULA se abre por completo y se cerrará cuando se activa el interruptor de límite de nivel alto %I0.2: INT_NIV_1.
Este Rung es para controlar la válvula de llenado cuando se detecta un bajo nivel de líquido en el tanque. Funciona de la misma manera que Rung1
--
Nota: Este artículo solo tiene fines educativos o de referencia.
